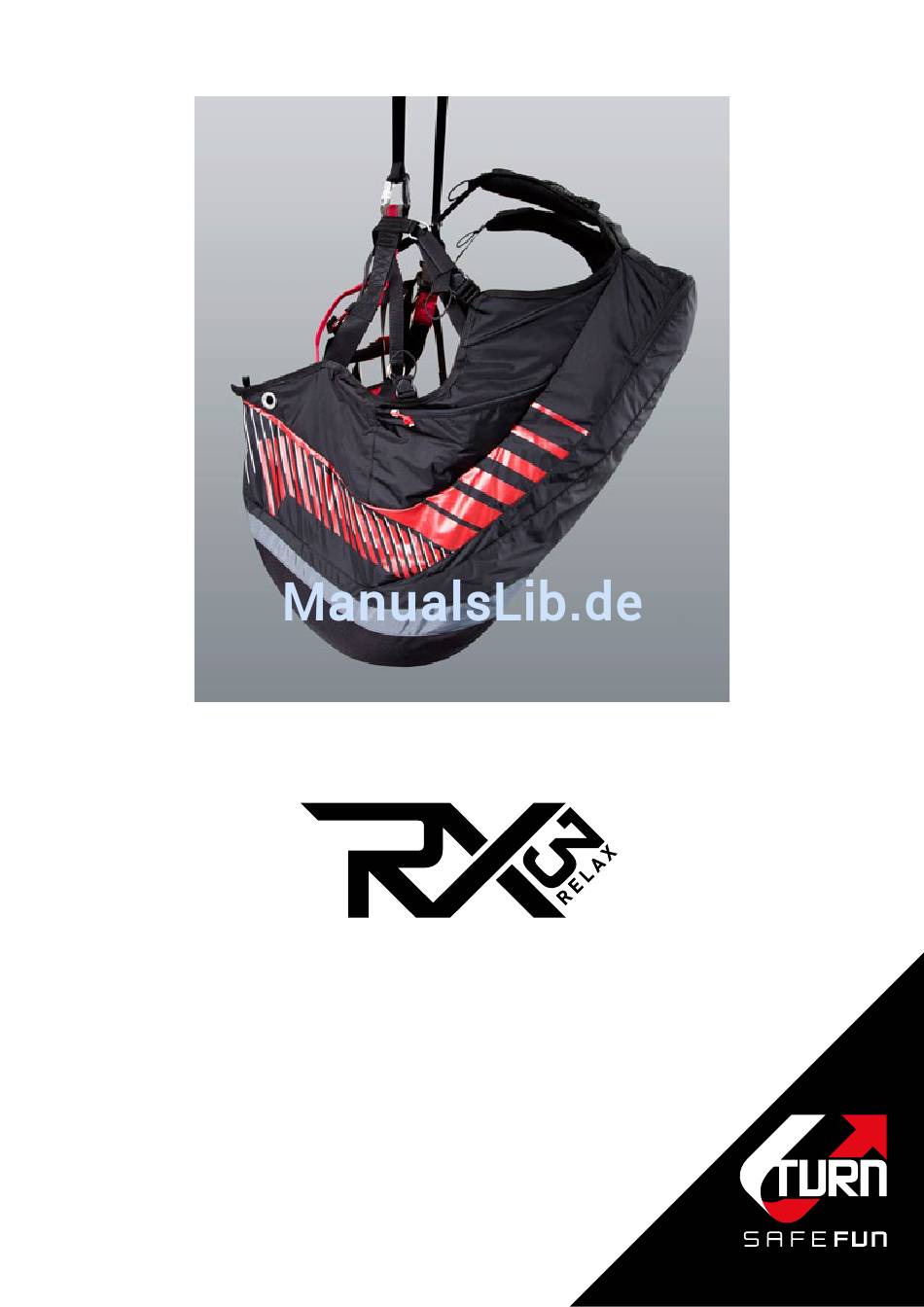

- Seite 1 BetrieBshandBuch Deutsch Rev. 1.2 Stand: April 2015 Bitte diese Betriebsanleitung durchlesen, bevor du dein U-Turn RX3 das erste Mal in Betrieb nimmst.
- Seite 3 Umgang mit dem U-Turn RX3 so sicher und einfach wie möglich gestalten. copyright © 2015 by U-Turn Gmbh, alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne schriftliche Genehmigung der U-Turn Gmbh reproduziert oder in irgend einer Form weiter verarbeitet werden.
-
Seite 4: Inhaltsverzeichnis
RX – Komfort in höchster Qualität SeiTe 05 Herzlich willkommen in der Welt von U-Turn SeiTe 06 Allgemeine informationen SeiTe 08 1. Haftungsausschluss und Sicherheitshinweise SeiTe 08 2. Natur- und landschaftsverträgliches Verhalten SeiTe 08 3. Verwendungszweck SeiTe 09 4. Technische Beschreibung SeiTe 09 5. -
Seite 5: Rx - Komfort In Höchster Qualität

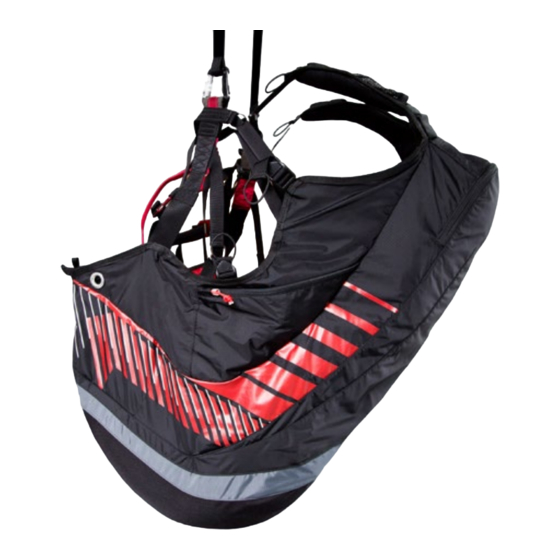

RX3 – Komfort in höchster Qualität Beim neuen Allround-Gurtzeug von U-Turn ist der Name Programm. RX3 steht für Relax hoch drei und dies bezieht sich sowohl auf den Sitzkomfort als auch auf den sehr hohen Sicherheits- standart durch einen neuartigen Schaumprotektor. Das leichte allround Gurtzeug bietet Kom- fort in höchster Qualität und Verarbeitung –... -
Seite 6: Herzlich Willkommen In Der Welt Von U-Turn
WillKOmmen in der Welt VOn u-turn. U-Turn hat sich der Begeisterung des Fliegens verschrieben und lebt diese nicht nur jeden Tag selbst, sondern möchte diese möglichst vielen Menschen zugänglich machen. U-Turn strebt nach dem absoluten Höchstmaß passiver Sicherheit, denn die Produkte sollen begeis- tern und Freude bringen. - Seite 7 Kaufdatum Gekauft bei: Pilot seit: anzahl flüge pro Jahr: Verein: Ja, ich möchte über die neusten aktivitäten und entwicklungen von U-Turn informiert werden U-TURN GmbH Fax: +49 (07464) 98912828 info@u-turn.de Im Neuneck 1 Tel. +49 (07464) 9891280 www.u-turn.de D-78609 Tuningen...
-
Seite 8: Allgemeine Informationen
Betriebserlaubnis und der Garantieanspruch. Die Lufttüchtigkeit ist vor jedem Flug zu kontrol- lieren, ein Start darf nur mit einem flugtauglichen equipment erfolgen. Sicherheitsmitteilungen sind auf der U-Turn Website unter dem Punkt Service-Bulletin zu beachten. Des Weiteren muss sich der Pilot vor jedem Start über die derzeitigen Wetterverhältnisse informieren und auch deren entwicklung ständig beobachten. -
Seite 9: Verwendungszweck
3. Verwendungszweck Das RX3 richtet sich an alle Piloten, die ein sportliches Allroundgurtzeug mit sehr hohem Komfort suchen. es eignet sich sowohl für Flugschüler, Genuss piloten als auch ambitionierte Streckenpiloten, die Beinfreiheit ohne einengung durch Verkleidung bevorzugen. Das RX3 ist ein leichtes Luftsportgerät, mit einer Leermaße von weniger als 120kg in der Sparte Gleit-... -
Seite 10: Übersicht
6. Übersicht ① ② ③ ④ ① Schultergurte ② Hauptaufhängung ③ Brustgurt ④ Rückengurte... -
Seite 11: Betriebshinweise
BetrieBshinWeise 1. Einstellmöglichkeiten Das RX3 lässt sich perfekt auf die Größe des Piloten und auf dessen gewünschte Sitzposition einstellen. Die differenzierte einstellungsmöglichkeit von Sitzbrett- und Rückenneigung gepaart mit dem durchdachten Aufhänge-System sorgen für eine optimale Anpassung und einen sehr hohen Sitzkomfort. -
Seite 12: Schultergurten
Pilot zur Kappe. Dies kann im extremfall die Gefahr des eindrehens der Leinen verstärken (twist). Das ReLAX RX3 besitzt einen seitlichen Brustgurt an jeder Seite. Mit Hilfe der Trimmer kann der Pilot seine Sitzposition auch während des Fluges schnell und unkompliziert ändern. Um das einstellen zu erleichtern empfehlen wir, dabei die seitlichen Brustgurte durch Neigen des Oberkörpers nach vorn zu entlasten. -
Seite 13: Brustgurte
einstellen der Brustgurte Das einstellen des Brustgurtes erfolgt jedesmal neu beim Anlegen des Gurtsystem. Bei stark zugezogenem Brustgurt wirkt das Diagonal Aktiv System wie eine Kreuzverstrebung. eine Veränderung der Flugeigenschaften kann auftreten. eventuelle Gurtzeugbeschränkungen der Schirmhersteller sind zu beachten! Je weiter der Brustgurt zugezogen wird, desto weniger re- agiert der Schirm auf die Gewichtskraftsteuerung und desto weniger präzise werden die Reak- tionen des Schirmes in turbulenter Luft an den Piloten weitergegeben. -
Seite 14: Montage Beschleuniger
3. Montage Beschleuniger Die Beschleuniger Leine wird von vorne erst durch den Ring und dann durch die Öse geführt. innen wird die Leine durch die kugelgelagerte Rolle am Rückenteil gezogen. Die entspre- chende Länge wird abgemessen und ein Karabiner oder Brummelhaken eingeknotet. Dazu muss das Gurtzeug an den Karabinern aufgehängt werden. - Seite 15 5. Einstellen der richtigen Länge volle 6. Brummelhaken einfädeln Beschleunigung bei gestreckten Beinen 7. richtige Verknotung 8. Rückholgummi einschlaufen 9. Gummi verknoten 10. Fertige Montage B e T R i e B s h a n d B U c h R X 3 S e i t e 1 5...
-
Seite 16: Einbau Des Rettungsschirmes
4. einbau des Rettungsschirms Der Container des U-Turn ReLAX RX3 ist kompatibel zu fast allen auf dem Markt erhältlichen Rettungssystemen. Wir empfehlen jedoch die U-Turn Rettungsgeräteserie Protect oder Cube welche optimal auf den Container abgestimmt wurden. Beim Rettungsgeräteeinbau wird der Verbindungsgurt mit der Verbindungsleine des Rettungsschirms durch einen Schraubschäkel... - Seite 17 4. einbau des Rettungsschirms – innencontainer packen 1. Der Rettungsschirm muss in den mitgelief- 2. Den Rettungsschirm passend auf den ertten original RX3 Container gepackt werden. Innencontainer packen 3. Blattcontainer mit Hilfe einer Packschnur gemäß den Nummerierungen verschließen 6. Leinenstrang ordnen...
- Seite 18 7..Leinenstrang hinausführen 8. Blatt schließen 9. Leinenstrang durch den Gummi ziehen 10. Zugtest, der Container muss durch sein Packschnur entfernen Eigengewicht geöffnet werden 11. ansonsten die Gummilasche 12..und erneut testen entsprechend justieren (verlängern/verkürzen)...
- Seite 19 4. einbau des Rettungsschirms – innencontainer einbau 1. V-Leinen an den Laschen im Gurtzeug mon- 2. Rettung mit den V-Leinen verbinden dazu tieren und mit Gummis sichern einen 7-8mm Schraubkarabiner oder ein Softlink verwenden (mind. 2400 daN) mit Gummis sichern 3.
- Seite 20 7. Laschen mit Hilfe von Packschnüren ent- 8. Plastiksplinte des Griffs durch die Gummis sprechend den Nummerierungen verschließen führen und Enden in die Taschen schieben. Gummis kontrollieren. Griff am Klett befesti- 9. Griff in die Griffhalte-Laschen einführen 10. fertige Montage 11.
-
Seite 21: Kompatibilitätsprüfung
Die Betätigung des Rettungsgerätes muss aus der Flugposition heraus einwandfrei und entsprechend der Vorgaben der Bauvorschriften möglich sein. 4. Kombinierbarkeit mit Gleitschirmen Das RX3 gehört zu den Gurtzeugen der Gruppe GH an und kann in Verbindung mit allen Gleitschirmen mit LTF-Musterprüfung bzw. Musterprüf-einstufung GH geflogen werden. 5. Vorflugcheck Vor jedem Flug müssen alle Nähte auf schadhafte Stellen kontrolliert werden, sowie die ein-... -
Seite 22: Inspektion Und Pflege
1. Lebensdauer und Auswechselzeitpunkt von Bauteilen, Reparaturhinweise Das Gurtsystem U-Turn RX3 wurde für hohe Belastungen und extreme Beanspruchung konzip- iert. Dementsprechend wurden bei der Wahl der Materialien besonders hohe Kriterien ange- setzt. Da jedoch die Lebensdauer in hohem Maß von der Achtsamkeit des Benutzers abhängig ist, empfehlen wir das Gurtsystem immer wieder auf Abnutzungserscheinungen hin... -
Seite 23: Entsorgung
4. entsorgung Die in einem Gurtzeug eingesetzten Kunststoff-Materialien fordern eine sachgerechte ent- sorgung. Bitte ausgediente Geräte an U-Turn GmbH zurück schicken: diese werden von uns zerlegt und entsorgt. B e T R i e B s h a n d B U c h R X 3 S e i t e 2 3... - Seite 24 1. Die Firma U-Turn GmbH übernimmt keine Verantwortung, Haftung und/ oder Garantie für nicht von ihr durchgeführten Checks und Reparaturen. U-Turn GmbH gewährt auf alle nach dem 1. Januar 2010 ausgelieferte Produkte eine Gar- antie von 1 Jahr. Diese Garantie erstreckt sich auf Material und Verarbeitungsfehler, soweit sie von U-Turn GmbH zu vertreten sind.
-
Seite 25: Musterprüfbescheinigung Protektor
Musterprüfbescheinigung Protektor 438-a Inspection Report \Tools_Anpassung_01-2013_DAKS\G-Test\XP-2-b.txt Article RX-M Weight 51,0 kg Customer U-Turn Height of Fall 1,65 cm 07.04.2014 Protection Airbag Testlocation - Date Temp. C° 20,5 MPM 001, 0021, 032, 038, 053 MU K2 - 95% 1,25 % Stand Rev. 1.0.1 - 08.11.2013...
