Modster Ultralight Alu S4 Serviceanleitung Seite 3

Serviceanleitung

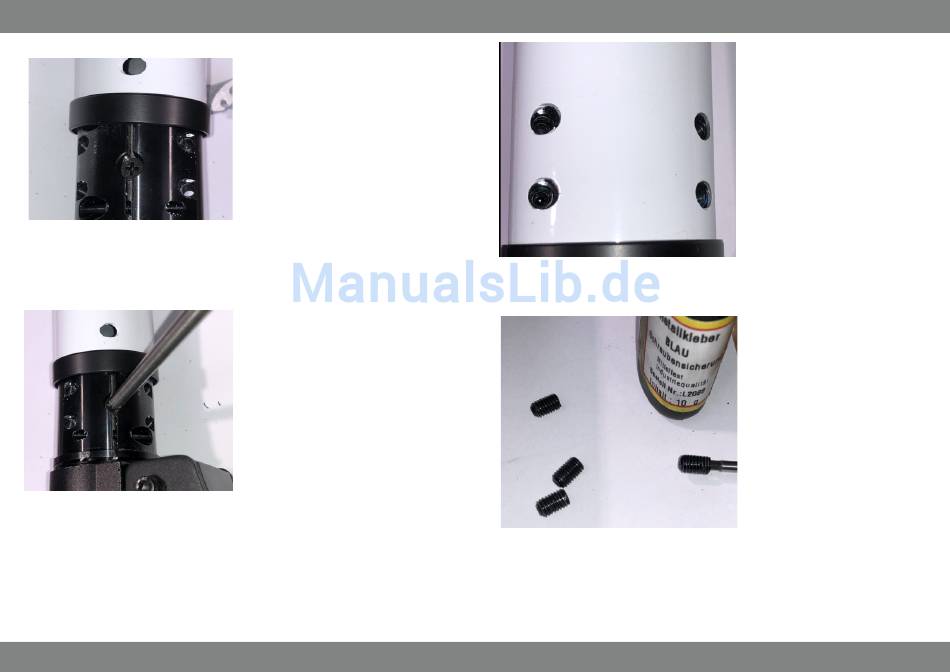

SCHRITT 6:
Bitte ziehen Sie die Kreuzschraube im Zentrum im Uhrzeigersinn fest an, diese zentriert die Lenkung in der
Mittelposition.
SCHRITT 7:
Positionieren Sie nun das halbmondförmige Klemmteil mit der Rundung nach Außen auf der Rückseite des
Klemmmechanismus und stülpen Sie das Lenkungsrohr wieder über den Klemmmechanismus.
Die 4 Öffnungen müssen sich decken, damit Sie die 4 Madenschrauben wieder einschrauben können
4
MODSTER Ultralight Alu S4
www.modster.at
Serviceanleitung
SCHRITT 8:
Versehen Sie die 4 Madenschrauben mit blauem Schraubensicherungslack Mittelfest und ziehen Sie diese
mit dem 2,5mm Inbusschlüssel im Uhrzeigersinn gut fest.
SCHRITT 9:
Als letzten Arbeitsschritt schrauben Sie bitte die Kunststoffabdeckung mit den 4 Schrauben im Uhrzeiger-
sinn wieder fest.
www.modster.at
MODSTER Ultralight Alu S4
5
