Serviceanleitung
Serviceanleitung für Ihren
MODSTER Ultralight Alu S4 eScooter (AN-228975 und AN-228976)
Sehr geehrter Kunde!
Sehr geehrte Kundin!
Wie jedes Fahrzeug benötigt auch der MODSTER Ultralight Alu S4 eScooter in regelmäßigem Abstand ein
Minimum an Servicearbeit.
Wir zeigen Ihnen in einer kurzen Anleitung wie Sie ein mögliches Spiel aus der Lenkung entfernen können.
SCHRITT 1:

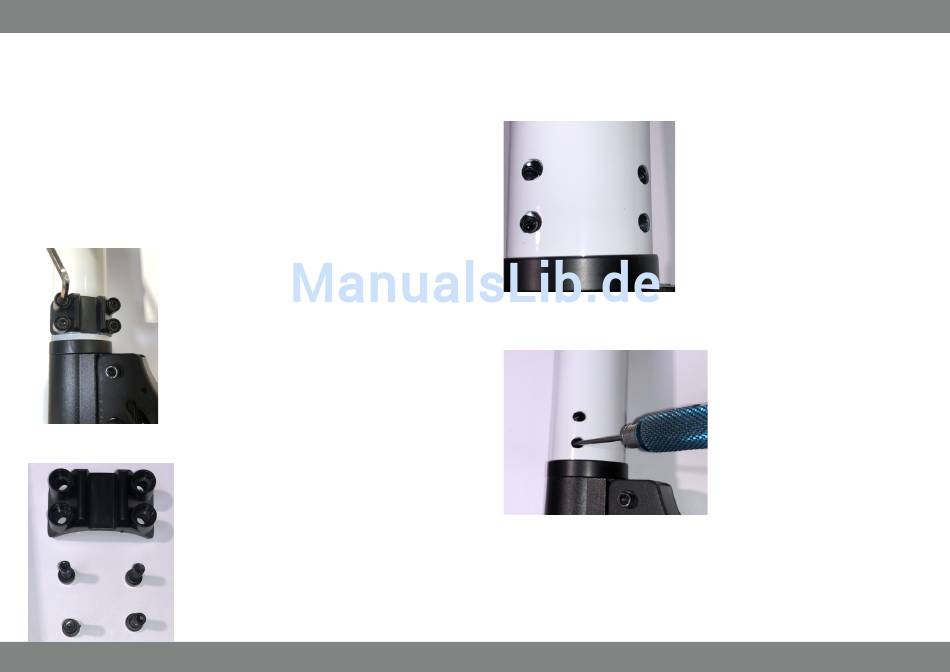

Als ersten Schritt lokalisieren Sie bitte am Fuße der Lenkstange, im Bereich des Faltmechanismus, die kleine
schwarze Kunststoffabdeckung mit 4 Schrauben:
SCHRITT 2:
Sie können nun die 4 Schrauben mit einem 4mm Inbus-Schlüssel gegen den Uhrzeigersinn lösen.
2
MODSTER Ultralight Alu S4
www.modster.at
Serviceanleitung
SCHRITT 3:
Unter der Abdeckung finden Sie 4 Öffnungen in denen sich Madenschrauben befinden.
SCHRITT 4:
Bitte lösen Sie diese 4 Madenschrauben mit einem 2,5mm Inbusschlüssel gegen den Uhrzeigersinn.
SCHRITT 5:
Nun können Sie das Lenkerrohr nach oben hin abziehen, achten Sie bitte auf das halbmondförmige Gegen-
lager, welches nun ebenfalls entnommen werden kann. Dieses ist Teil des Klemmmechanismus, der alles in
Position hält und muss später wieder korrekt eingesetzt werden.
