SION
Vakuum-Leistungsschalter 3AE
De- und Montageanleitung
der zehnpoligen Stecker X01 und X02
BETRIEBSANLEITUNG
Allgemeines
Diese Betriebsanleitung beschreibt die De- und Montage der zehnpoligen Stecker X01 und X02. Damit wird eine
Verdrahtung der zehnpoligen Steckeroberteile X01 und X02 möglich, die die Niederspannungsschnittsstelle zum
Meldeschalter im Einschub verbindet.

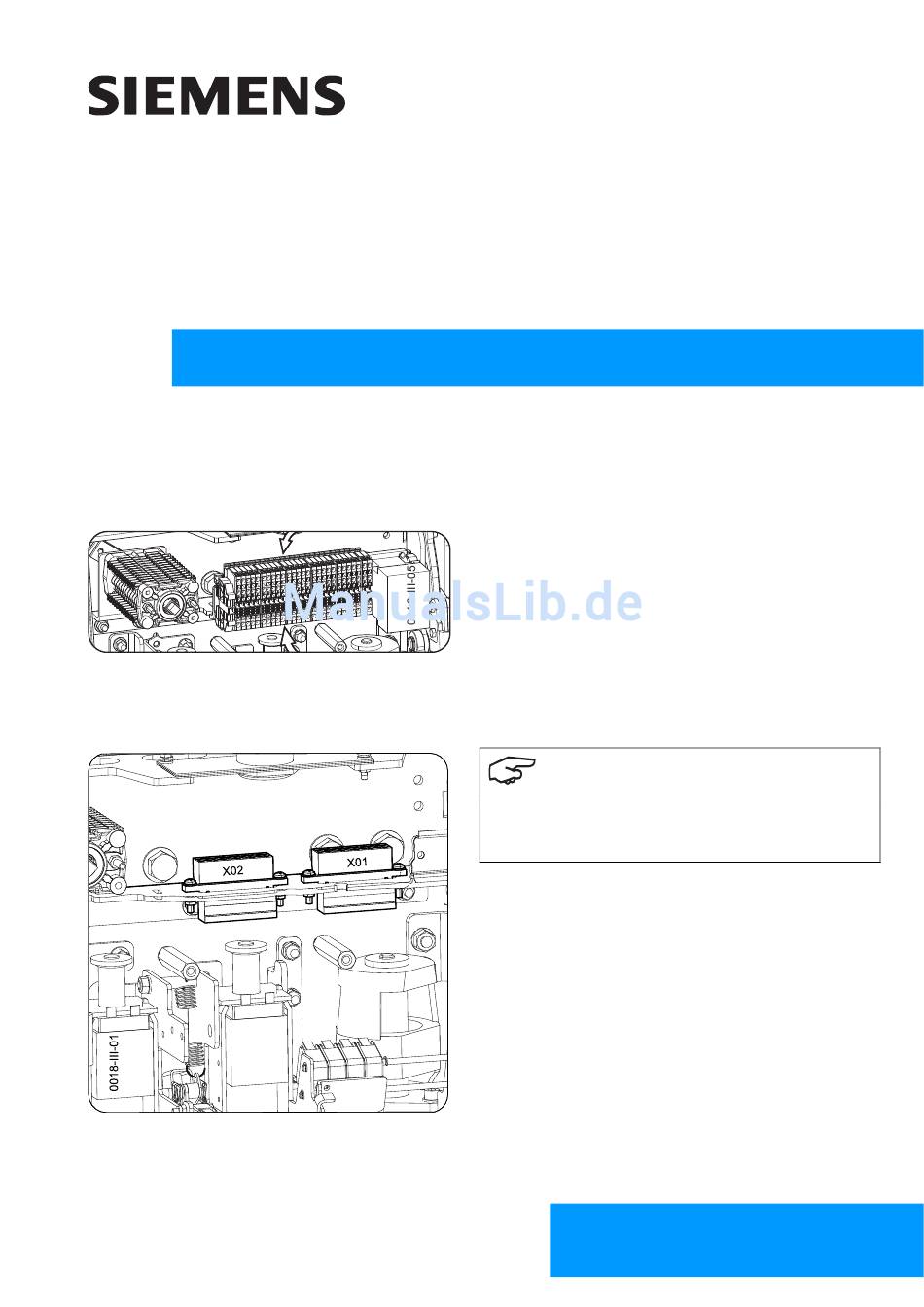

Fig. 1
Klemmenleiste mit den dahinter liegenden
zehnpoligen Steckern X01 und X02
Demontage
Fig. 2
Position der zehnpoligen Stecker (Darstellung
ohne Klemmenleiste)
© Siemens AG 2010 Alle Rechte vorbehalten.
Hinweis
Zur besseren Orientierung ist die Klemmenleiste in
Fig. 2 bis Fig. 4 nicht mehr dargestellt.
1.
Abdeckhaube und Haube für Niederspannungs-
schnittstelle demontieren und abziehen (siehe Be-
triebsanleitung
Vakuum-Leistungsschalter
9229 0001 100, Kapitel „Hauben demontieren und
montieren").
Bestell-Nr.: 9229 0018 100 0-
Bestellort: E D MV C MF11
AG 04.2010 de
3AE
Werbung
Verwandte Anleitungen für Siemens SION 3AE
Inhaltszusammenfassung für Siemens SION 3AE
- Seite 1 Vakuum-Leistungsschalter 9229 0001 100, Kapitel „Hauben demontieren und montieren“). Fig. 2 Position der zehnpoligen Stecker (Darstellung ohne Klemmenleiste) Bestell-Nr.: 9229 0018 100 0- Bestellort: E D MV C MF11 AG 04.2010 de © Siemens AG 2010 Alle Rechte vorbehalten.
- Seite 2 Steckerunterteile X01 und X02 nach unten abzie- hen. Fig. 3 Steckerunterteile abziehen Hinweis Muttern und Unterlegscheiben können in den Antrieb ® des Vakuum-Leistungsschalters SION fallen. Muttern und Unterlegscheiben gegen Herunterfallen sichern. Muttern (4x) und Unterlegscheiben (8x), ggf. mit magnetischer Stecknuss, gegen Herunterfallen si- chern und demontieren.
