Midi Mode
Der Autobot kann auch über MIDI-Noten angesteuert werden und als Midi-to-
CV-/Gate-/Accent-Interface arbeiten.
Der Autobot wird über ein Midi-Kabel an der Midi-In Buchse, an den Midi
Out des Midi-Masters (Midi-Sequencer, Laptop, o.ä.) angeschlossen.
Um in den MIDI Mode zu gelangen, wird zunächst die Rackversorgung
ausgeschalten.

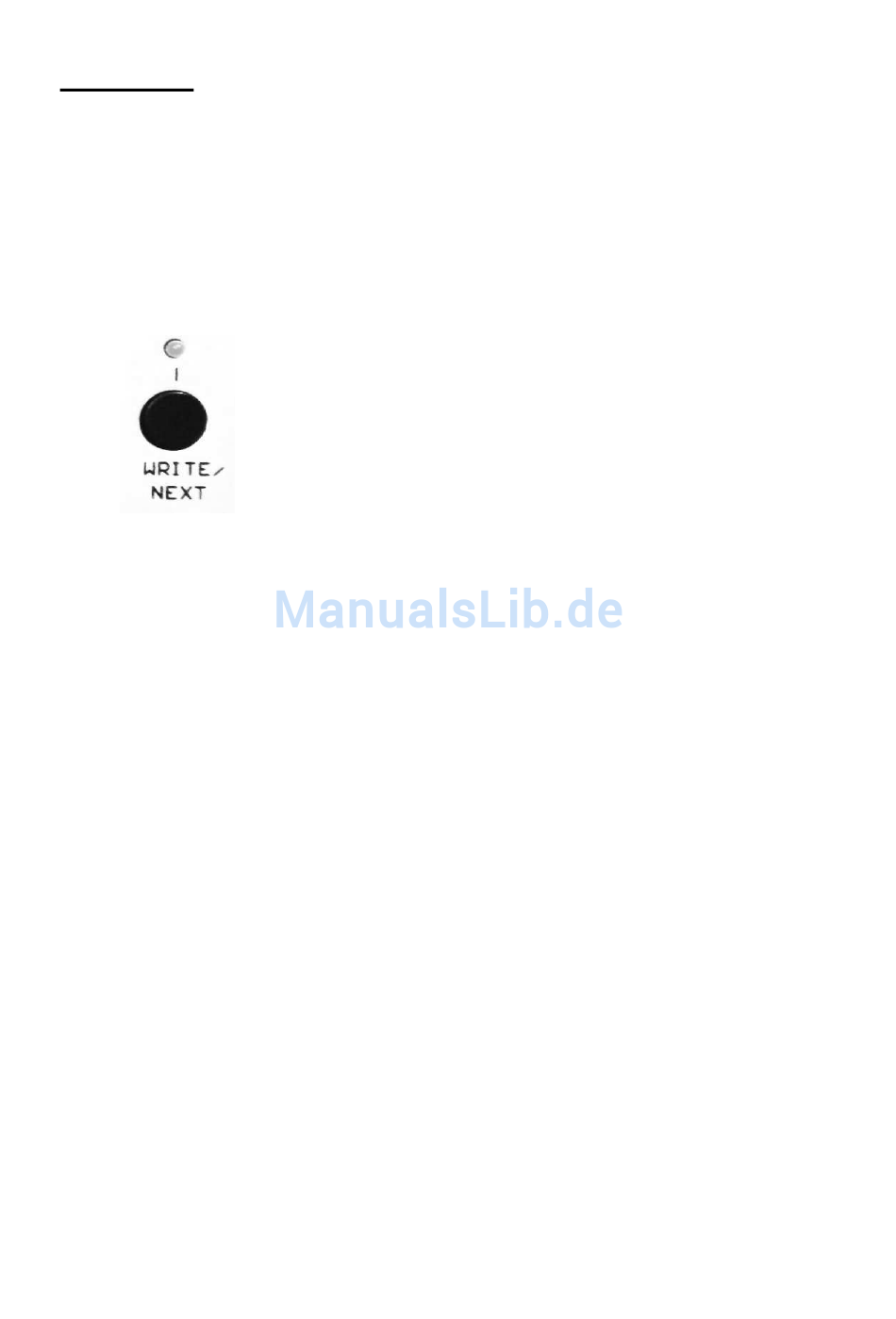

Jetzt wird die Write/Next (MIDI) –Taste gedrückt gehalten und wieder mit der
Rackversorgung eingeschalten.
Wenn die LEDs der Steps 1-4 leuchten, ist man im MIDI Mode.
Mit dem gleichen Vorgehen, kommt man auch wieder in den Sequenzer-
Betrieb zurück!
Mit den Tasten Select und der Write/Next [MIDI] –Taste wird der Midi-Learn-
Modus aktiviert und die 4 LEDs der Steps 1-4 blinken.
Die erste empfangene Midi-Note bestimmt den Midi-Kanal (1-16) und das
Blinken wird wieder ein dauerhaftes Leuchten.
Der Midi-Kanal bleibt bis zu einem neuen Midi-Learn gespeichet.
Tonlänge - Gate
Die vom Autobot empfangenen Note On/Off Informationen werden zu einem
Gate-Signal umgewandelt.
Velocity-Werte von Null entsprechen auch einem Note Off
Tonhöhe - CV
Die Tonhöheninformation wird in eine entsprechende Steuerspannung CV
umgewandelt (0-5 Volt; `C´=65,4 Hz).
Slide
Wird zu einer ersten Note, eine zweite Note empfangen, wird die Slide-
Funktion aktiv. Die bisherige Tonhöhe wechselt zur Tonhöhe der zweiten
Note.
Accent
Mit Velocitywerten > 100, wird der Accent ausgelöst!
27
