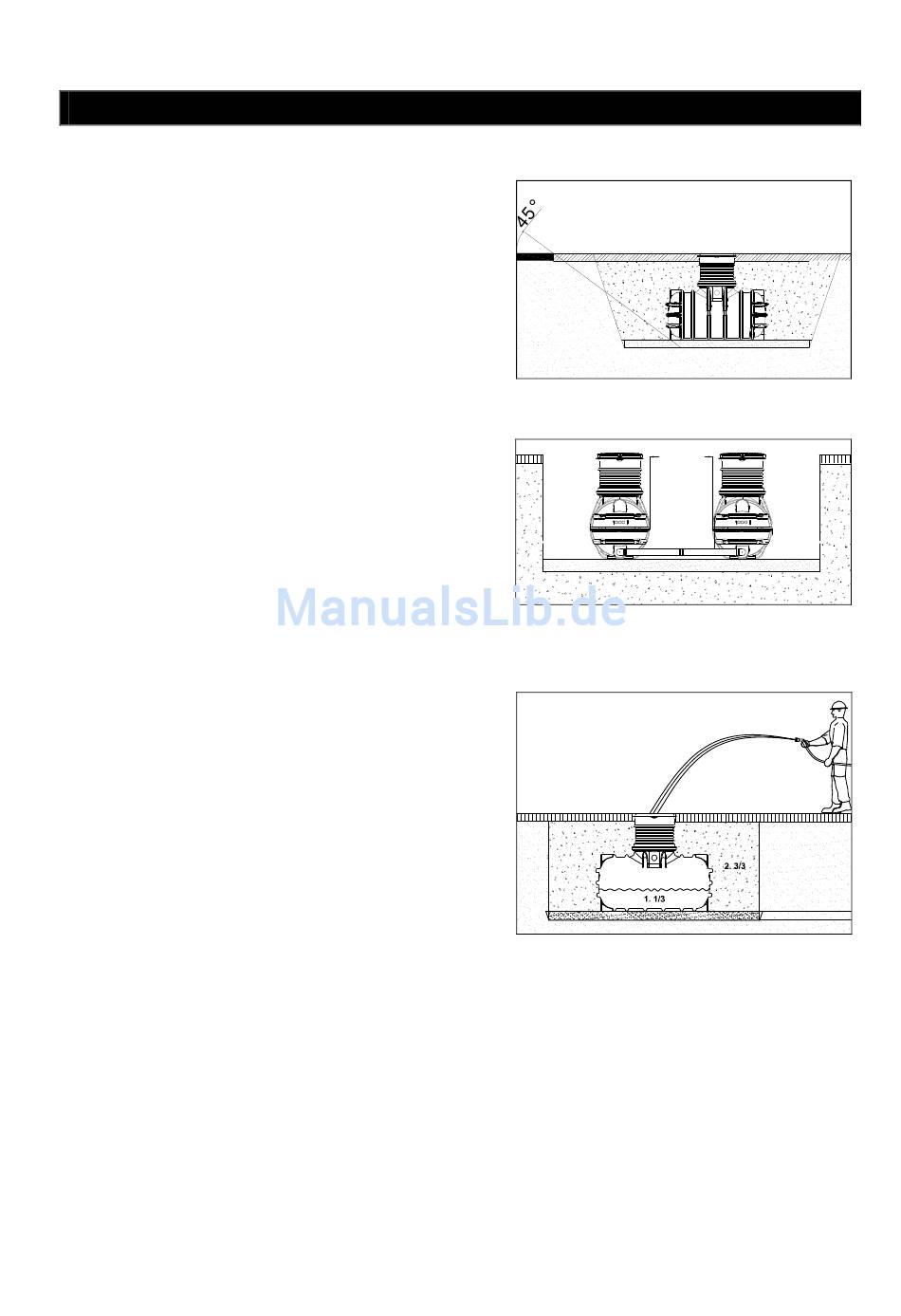

6.3.3 Installation neben befahrenen Flächen
Bei Installation des Behälters neben befahrenen Flächen
muss
gewährleistet
Belastungen durch die Kraftfahrzeuge nicht auf den
Behälter übertragen werden. Der Abstand zu befahrenen
Flächen muss mind. 1200 mm betragen.
6.3.4 Verbindung mehrerer Behälter
Die Verbindung von zwei oder mehreren Behältern
erfolgt über die unten am Behälter angeformten
Montageflächen mittels GRAF Spezialdichtungen und
KG-Rohren. Die Öffnungen sind ausschließlich mit dem
GRAF Spezialkronenbohrer
Größe zu bohren. Es ist darauf zu achten, dass der
Abstand zwischen den Behältern mind. 800 mm bzw.
1300 mm bei nebeneinander installierten Behältern
beträgt. Die KG-Rohre müssen mind. 200 mm in die
Behälter hineinragen.
6.4
Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem Gerät in die
vorbereitete Baugrube einzubringen (siehe auch Punkt 5
- Transport und Lagerung).
Um Verformungen zu vermeiden wird der Behälter vor
dem Anfüllen der Behälterumhüllung zu 1/3 mit Wasser
gefüllt, danach wird die Umhüllung (Rundkornkies max.
Körnung 8/16 nach DIN 4226-1) lagenweise in max.
300 mm Schritten zu 1/3 angefüllt und verdichtet.
Anschließend wird der Behälter zu 2/3 gefüllt und wieder
in max. 300 mm Lagen bis zu 2/3 angefüllt, usw.
Die einzelnen Lagen müssen gut verdichtet werden (Handstampfer). Beim Verdichten ist eine
Beschädigung
des
Verdichtungsmaschinen eingesetzt werden. Die Umhüllung muss mind. 500 mm breit sein. Das Anfüllen
mit Rundkornkies muss zügig erfolgen und an einem Tag fertig gestellt werden. Ansonsten kann es
bei starken Regenereignissen zu Überbelastungen durch Stauwasser kommen.
6.4.1 Verfüllmaterial
Das Verfüllmaterial muss gut verdichtbar, durchlässig, scherfest, frostsicher sowie frei von
spitzen Gegenständen sein.
Diese Eigenschaften erfüllt z.B. Rundkornkies (die Körnung sollte 8/16 nach DIN 4226-1 nicht
überschreiten).
Bodenaushub oder Sand sind in den meisten Fällen ungeeignet.
Mutterboden, Lehme und andere bindige Böden sind für die Verfüllung ungeeignet.
6.
Einbau und Montage
sein,
dass
die
auftretenden
in
der
entsprechenden
Behälters
zu
vermeiden.
mail@graf.info
www.graf.info
Es
dürfen
6 / 8
> 800
>800
auf
keinen
Fall
mechanische
