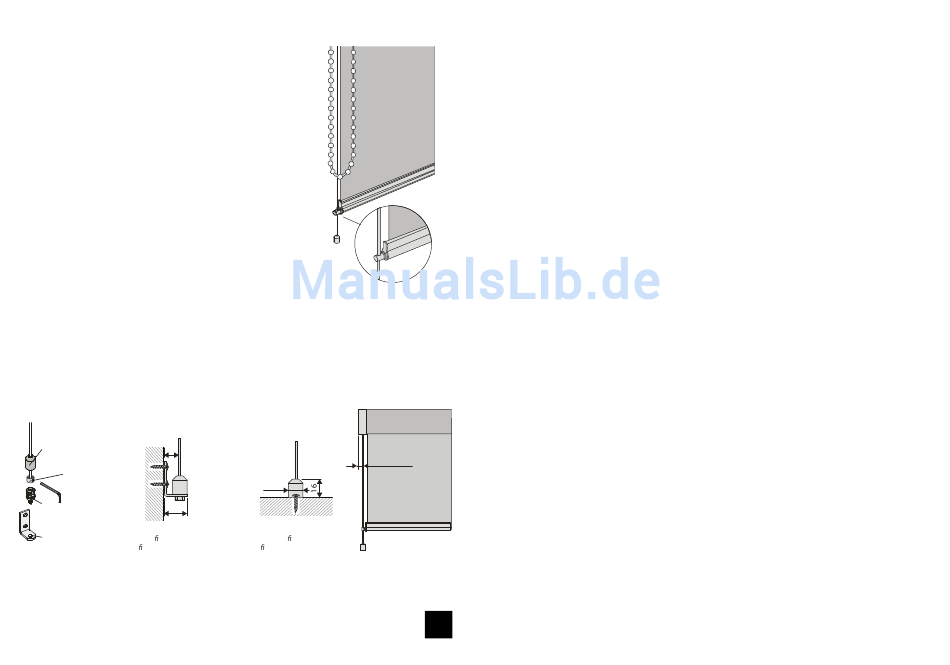

mit zusätzlicher Seilverspannung*
B
with additional side guiding* – avec câbles de guidage supplémentaire*
• Winkel mit Halterung an die Wand schrauben
oder Halterung auf den Boden montieren
• Stahlseil durch die Öse der Unterschiene führen,
Abdeckung und Stellring auf das Seil ziehen
• Stellring am unteren Seilende fixieren und Seil
mit Stellring in Halterung einhängen
• Seil auf gewünschte Länge kürzen und Seilspan-
nung durch Verschieben des Stellringes korri-
gieren
• Stellring fest anziehen und Abdeckung aufschieben
•
fix the bracket with support on the wall or the support on the bottom
•
guide the steel cable through the eyelet of the bottom rail, put the cover
and set collar on the cable
•
fix the set collar on the bottom of the cable and fit it in the support
•
shorten the cable to the desired length and correct the tension by moving the set collar
•
tighten set collar and put covers on it
•
visser le support avec le crochet sur le mur ou fixer le crochet sur le sol
•
guider le câble d'acier par l'œillet du rail inférieur, mettre le cache et l'anneau sur le câble
•
fixer l'anneau au fin du câble et accrocher le câble et l'anneau au crochet
•
raccourcir le câble au largeur désiré et corriger la tension par mouvement de l'anneau
•
serrer l'anneau et mettre le cache
13
Abdeckung
cover – cache
Stellring
set collar – anneau
de positionnement
19,5
Halterung
support – crochet
Wandbefestigung mit Winkel
Wandwinkel
wall xation with bracket
wall bracket – support mural
xation murale avec support
* Seilverspannung gehört nicht zum Standard-Lieferumfang
* side guiding is not included in standard delivery
* câbles de guidages ne sont pas inclus dans la livraison standard
ca. 1,3 cm
Ø 12
Bodenbefestigung
bottom xation
xation au fond
5
