2. Montage Des Ac Smart
Einstellen des PI485 und Anschluss des Kabels
Nach der Adressierung der Innengeräte installieren Sie die PI485 und stellen Sie die DIP-Schalter entsprechend
ein. Schließen Sie nun das RS485-Kabel an, um eine Verbindung zum AC Smart herzustellen.
Anhang: Einstellen des PI485
Die Installation des PI485 ist vom jeweiligen Außengerät abhängig. Halten Sie sich daher an die
Installationshinweise in der Bedienungsanleitung des PI485.

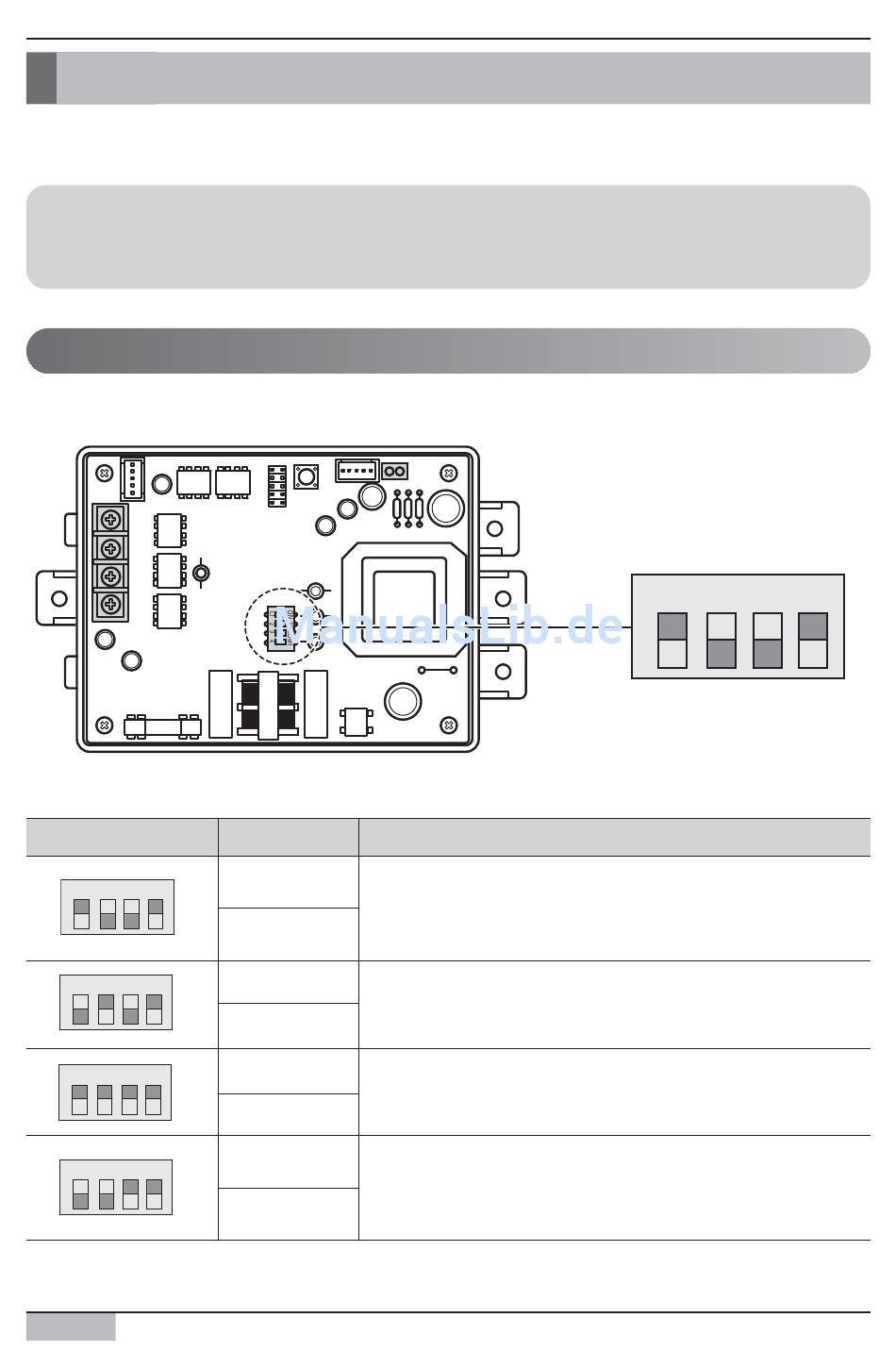

DIP-Schalterstellungen des PI485
Stellen Sie zunächst den DIP-Schalter des PI485 ein. Der DIP-Schalter des PI485 befindet sich an
folgender Position. Modelle mit vier DIP-Schaltern werden wie folgt eingestellt.
Nehmen Sie zur Verbindung des PI485 mit dem jeweiligen Außengerätetyp die entsprechenden
DIPSchalterstellungen vor:
DIP-Schalter
O N K S D O 4 H
O N K S D O 4 H
O N K S D O 4 H
O N K S D O 4 H
Modelle mit acht DIP-Schaltern werden wie folgt eingestellt.
2-13
AC Smart II
Stellung
- Multi V-Gerät (ausgenommen CRUN- und LRA-Geräte)
EIN: 1, 4
- MPS-Gerät mit statischer Geschwindigkeit mit gemeinsamer
Leiterplatine
AUS: 2, 3
- MPS-Invertergerät
EIN: 2, 4
- MPS-Gerät mit statischer Geschwindigkeit ohne
gemeinsame Leiterplatine
AUS: 1, 3
EIN: 1, 2, 3, 4
- Multi V-CRUN-Gerät, LRA-Gerät
AUS: -
- Einzelnes Innengerät (Beim Anschluss des PI485 an ein
EIN: 3, 4
Innengerät, Modellname PSNFP14A0 / PHNFP14A0)
- Lüfter (Beim Anschluss des PI485 an einen Lüfter,
AUS: 1, 2
Modellname PHNFP14A0)
O N
K S D O 4 H
Gerätetyp
