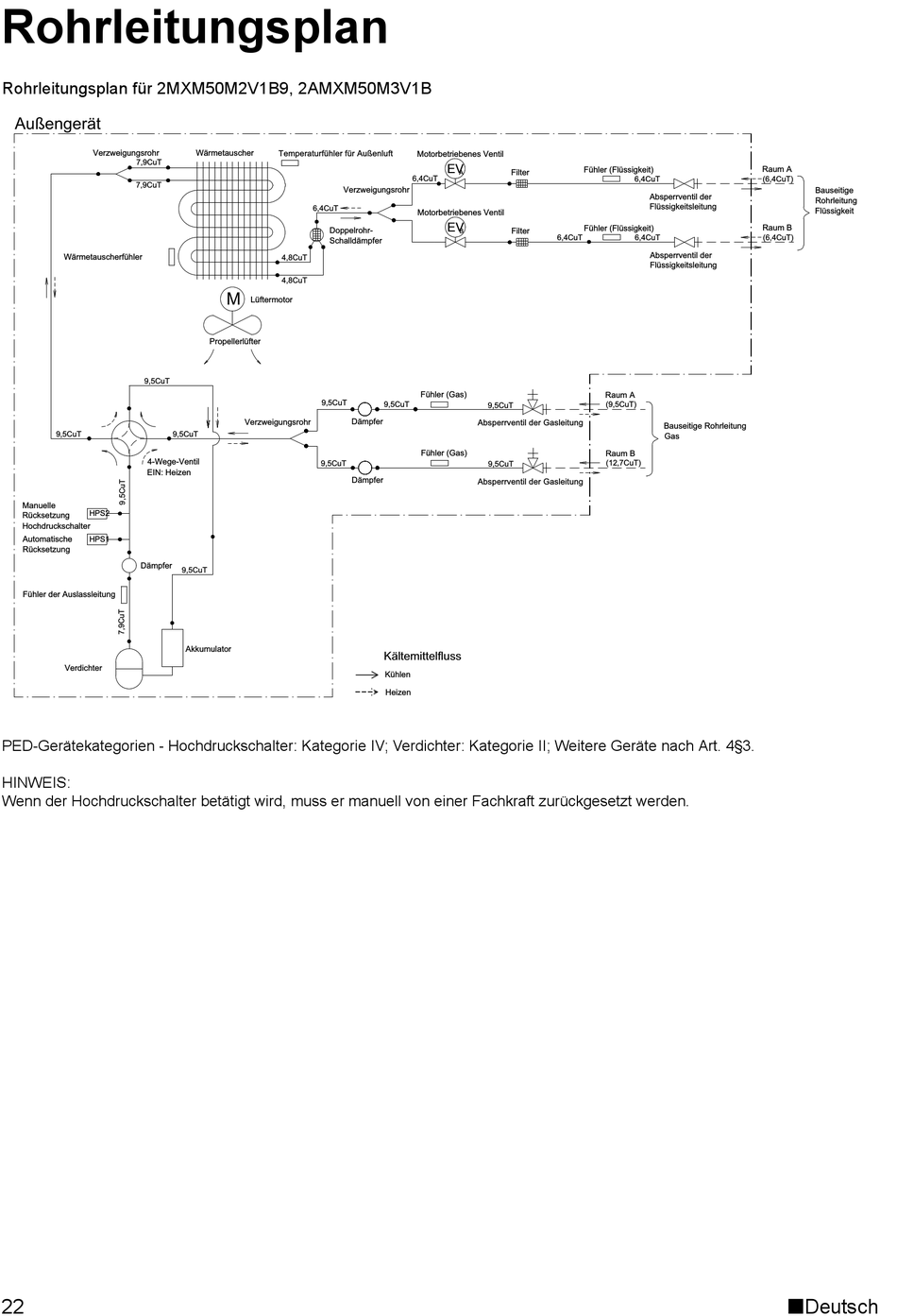

Rohrleitungsplan
Rohrleitungsplan für 2MXM50M2V1B9, 2AMXM50M3V1B
Außengerät
Verzweigungsrohr
7,9CuT
7,9CuT
Wärmetauscherfühler
9,5CuT
9,5CuT
4-Wege-Ventil
EIN: Heizen
Manuelle
HPS2
Rücksetzung
Hochdruckschalter
Automatische HPS1
Rücksetzung
Dämpfer
Fühler der Auslassleitung
Verdichter
PED-Gerätekategorien - Hochdruckschalter: Kategorie IV; Verdichter: Kategorie II; Weitere Geräte nach Art. 4§3.
HINWEIS:
Wenn der Hochdruckschalter betätigt wird, muss er manuell von einer Fachkraft zurückgesetzt werden.
22
Wärmetauscher
Temperaturfühler für Außenluft
6,4CuT
Doppelrohr-
Schalldämpfer
4,8CuT
4,8CuT
M
Lüftermotor
Propellerlüfter
9,5CuT
Verzweigungsrohr
9,5CuT
9,5CuT
9,5CuT
Akkumulator
Motorbetriebenes Ventil
EV
A Filter
6,4CuT
Verzweigungsrohr
Motorbetriebenes Ventil
EV
Filter
B
Fühler (Gas)
9,5CuT
9,5CuT
Dämpfer
Absperrventil der Gasleitung
Fühler (Gas)
9,5CuT
Dämpfer
Absperrventil der Gasleitung
Kältemittelfluss
Kühlen
Heizen
Fühler (Flüssigkeit)
6,4CuT
Absperrventil der
Flüssigkeitsleitung
Fühler (Flüssigkeit)
6,4CuT 6,4CuT
Absperrventil der
Flüssigkeitsleitung
Raum A
(9,5CuT)
Bauseitige Rohrleitung
Gas
Raum B
(12,7CuT)
Raum A
(6,4CuT)
Bauseitige
Rohrleitung
Flüssigkeit
Raum B
(6,4CuT)
