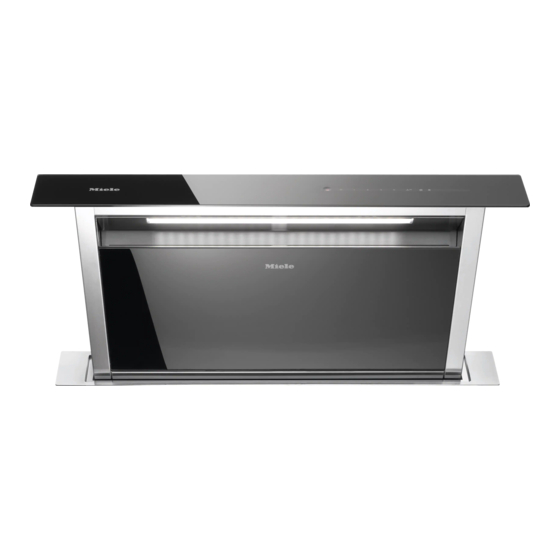

Downdraft-dunstabzugshaube mit dimmbarer led-beleuchtung
Vorschau ausblenden
Andere Handbücher für DA 6890:
- Gebrauchsanweisung und montageanweisung (36 Seiten)
Verwandte Anleitungen für Miele DA 6890
Inhaltszusammenfassung für Miele DA 6890
- Seite 1 Gebrauchs- und Montageanweisung Downdraft Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In- stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei- den Schäden. de-DE M.-Nr. 10 749 231...
-
Seite 2: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz................ 3 Sicherheitshinweise und Warnungen .............. 4 Funktionsbeschreibung .................. 13 Übersicht Dunstabzugshaube................ 14 Bedienung ...................... 16 Wrasenschirm aus-/einfahren, Gebläse ein-/ausschalten........16 Leistungsstufe wählen................... 16 Nachlaufzeit wählen ....................17 Kochstellenbeleuchtung ein-/ausschalten ............17 Energiespartipps .................... 18 Reinigung und Pflege .................. 19 Gehäuse ........................ -
Seite 3: Ihr Beitrag Zum Umweltschutz
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-... -
Seite 4: Sicherheitshinweise Und Warnungen
Hinweise für die Montage, die Sicherheit, den Ge- brauch und die Wartung. Dadurch schützen Sie sich und vermei- den Schäden an der Dunstabzugshaube. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbe- achtung dieser Hinweise verursacht werden. -
Seite 5: Kinder Im Haushalt
Sicherheitshinweise und Warnungen Kinder im Haushalt Kinder unter acht Jahren müssen von der Dunstabzugshaube ferngehalten werden – es sei denn, sie werden ständig beaufsichtigt. Kinder ab acht Jahren dürfen die Dunstabzugshaube nur ohne Aufsicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt wurde, dass sie sie sicher bedienen können. - Seite 6 Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entste- hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden. Beschädigungen an der Dunstabzugshaube können Ihre Sicher- heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.
- Seite 7 Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge- häuses. Garantieansprüche gehen verloren, wenn die Dunstabzugshaube nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 8 Sicherheitshinweise und Warnungen Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte Vergiftungsgefahr durch Verbrennungsgase! Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum- luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver- bund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab- gasanlage (z.
- Seite 9 Sicherheitshinweise und Warnungen Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be- trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte im Raum oder Lüftungsverbund ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuerstät- tenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öff- nungen, z. B.
- Seite 10 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Quetschgefahr! Fassen Sie nicht in den Bewegungsbereich des Wrasenschirms während er aus- oder einfährt. Durch offene Flammen besteht Brandgefahr! Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube. So ist z. B. das Flambieren und das Grillen mit offener Flamme ver- boten.
- Seite 11 Sicherheitshinweise und Warnungen Sachgemäße Montage Beachten Sie zu Ihrem Kochgerät die Angaben des Herstellers, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist. Die Dunstabzugshaube darf nicht über Feuerungsstätten mit fes- ten Brennstoffen montiert werden. Achtung : Diese Dunstabzugshaube kann nicht in Kombination mit einer Gaskochmulde betrieben werden.
- Seite 12 Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen Dampfreiniger. Zubehör Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn ande- re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
-
Seite 13: Funktionsbeschreibung
Funktionsbeschreibung Abhängig von der Ausführung der Dunstabzugshaube sind folgende Funk- tionen möglich: Abluftbetrieb Die Dunstabzugshaube saugt die Koch- dünste an. Die Luft wird dabei über das Randabsaugungspaneel und durch die Fettfilter geführt und gereinigt. Anschlie- ßend wird die Luft nach außen geleitet. Umluftbetrieb (mit Umbausatz und Geruchsfilter als nachkaufbares Zubehör) -
Seite 14: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube... - Seite 15 Übersicht Dunstabzugshaube a Bedienelemente b Ausfahrbarer Wrasenschirm c Kochstellenbeleuchtung d Paneel für Randabsaugung e Fettfilter f Geruchsfilter Nachkaufbares Zubehör für Umluftbetrieb g Gebläseeinheit h Ausblasstutzen i Ein/Aus-Taste für den ausfahrbaren Wrasenschirm und das Gebläse j Taste für die Kochstellenbeleuchtung k Tasten zur Einstellung der Gebläseleistung l Taste für die Nachlauf-Funktion m Betriebsstunden-Taste...
-
Seite 16: Bedienung
Bedienung Wrasenschirm aus-/einfahren, Leistungsstufe wählen Gebläse ein-/ausschalten Für leichte bis starke Kochwrasen und Gerüche stehen Ihnen die Leistungsstu- Quetschgefahr! fen 1 bis 3 zur Verfügung. Fassen Sie nicht in den Bewegungs- Für vorübergehende sehr starke Wra- bereich des Wrasenschirms während sen- und Geruchsentwicklung, z. -
Seite 17: Nachlaufzeit Wählen
Bedienung Nachlaufzeit wählen Lassen Sie das Gebläse nach dem Ko- chen noch einige Minuten weiterlaufen. Die Küchenluft wird von verbliebenen Wrasen und Gerüchen gereinigt. Rückstände in der Dunstabzugshaube und daraus entstehende Gerüche wer- den vermieden. Die Nachlauf-Funktion sorgt dafür, dass sich das Gebläse nach einer vorgewähl- ten Zeit automatisch ausschaltet. -
Seite 18: Energiespartipps
Energiespartipps Diese Dunstabzugshaube arbeitet sehr effizient und energiesparend. Folgende Maßnahmen unterstützen Sie beim sparsamen Gebrauch: – Sorgen Sie beim Kochen für eine gu- te Belüftung der Küche. Strömt bei Abluftbetrieb nicht ausreichend Luft nach, arbeitet die Dunstabzugshaube nicht effizient und es kommt zu er- höhten Betriebsgeräuschen. -
Seite 19: Reinigung Und Pflege
Reinigungshinweise. zen zu verhindern, ist die Behandlung mit einem Edelstahl-Pflegemittel Reinigen Sie alle Oberflächen und empfehlenswert (bei Miele erhältlich). Bedienelemente nur mit einem Tragen Sie das Mittel mit einem wei- Schwammtuch, Spülmittel und war- chen Tuch flächig und sparsam auf. -
Seite 20: Fettfilter Und Paneel Für Randabsaugung
Reinigung und Pflege Paneel und Fettfilter herausnehmen Fettfilter und Paneel für Rand- absaugung Das Paneel der Randabsaugung und die wiederverwendbaren Metall-Fettfil- ter im Gerät nehmen die festen Be- standteile des Küchendunstes auf (Fett, Staub usw.) und verhindern so ein Ver- schmutzen der Dunstabzugshaube. - Seite 21 Reinigung und Pflege Reinigung des Paneels Bei der Reinigung der Fettfilter in der Geschirrspülmaschine kann es je nach Beachten Sie dazu die Hinweise unter verwendetem Reiniger zu bleibenden „Gehäuse“. Verfärbungen der innenliegenden Fil- Das Paneel ist nicht zur Reinigung im terflächen kommen.
-
Seite 22: Geruchsfilter
Reinigung und Pflege Geruchsfilter Bei Umluftbetreib mit dem Umbausatz DUU 2900 werden in der Umlufteinheit zwei Geruchsfilter eingesetzt. Beachten Sie dazu die zugehörige Gebrauchs- und Montageanweisung. Bei Umluftbetrieb mit dem Umluftkit DUU 151 werden auf der Rückseite der Fettfilter zwei Geruchsfilter DKF 22-1 eingesetzt. -
Seite 23: Montage
Montage Vor der Montage Beachten Sie vor der Montage alle Informationen in diesem Kapitel 12 Blechschrauben 3,5 x 9,5 mm und das Kapitel „Sicherheitshinweise und Warnungen“. Montagematerial 6 Schrauben M4 x 8 mm 6 Schrauben 4 x 15 mm Netzkabel 2 Halter unten 2 Halter oben... -
Seite 24: Gerätemaße
Montage Gerätemaße... - Seite 25 Montage a Das Gebläse kann gedreht montiert werden. Die Abluftführung ist damit nach oben, links, rechts, oder nach unten möglich. Das Gebläse ist in gleicher Position auch von hinten am Gerät montierbar. Wird das Gebläse von hinten am Gerät montiert, ist im Montagebereich die Rück- wand des Schranks auszuschneiden und hinter dem Schrank der entsprechen- de Einbauraum zu berücksichtigen.
- Seite 26 Montage Setzen Sie die Downdraft vorsichtig Befestigen Sie die unteren Halter mit in den vorbereiteten Ausschnitt ein je zwei Schrauben so am Gehäuse (siehe Gerätemaße). der Downdraft, dass die Füße auf dem Schrankboden stehen. Die Hal- ter können dazu auch gedreht mon- tiert werden.
- Seite 27 Montage M4 x 8 mm 4 x 15 mm Montieren Sie die oberen Halter lose am Gehäuse der Downdraft. Die Halter sind in der Aufnahme ver- schiebbar. Richten Sie die Downdraft senkrecht Schieben Sie die Halter nach oben, aus und schrauben Sie die Halter am und verschrauben Sie sie unter der Schrankboden fest.
- Seite 28 Montage dai3459g Alternativ kann das Gebläse von hin- Die Verbindungsleitung aus der ten an der Downdraft montiert wer- Downdraft zur Gebläseeinheit führen den. und am Gebläse einstecken. – Dazu ist der hintere Deckel vom Ge- Das Kabel verlegen und mit der bei- häuse zu lösen und an der Vordersei- liegenden Kabeldurchführung in die te zu montieren.
- Seite 29 Montage Stecken Sie die beiliegende Netzlei- tung in den entsprechenden An- schluss an der Unterseite des An- Drehen Sie das Gebläse so, dass der schlusskastens. Ausblasstutzen in die gewünschte Richtung weist und befestigen Sie es an der Downdraft. ...
-
Seite 30: Abluftbetrieb
Montage Befestigen Sie die Abluftleitung am Ausblasstutzen, z.B. einen flexiblen Abluftschlauch mit einer Schlauch- schelle (nachkaufbares Zubehör). Abluftbetrieb – Sie verbinden den Abluftstutzen mit Beachten Sie zum Verlegen der wei- dem Umluft-Umbausatz DUU 151 . teren Abluftleitung das Kapitel „Ab- Dazu sind die Fettfilter der Downdraft luftleitung“. -
Seite 31: Abluftleitung
Abluftleitung Soll die Abluft ins Freie geleitet wer- Bei gleichzeitigem Betrieb der den, empfehlen wir die Installation ei- Dunstabzugshaube und einer raum- nes Teleskop-Mauerkastens oder ei- luftabhängigen Feuerstätte besteht ner Dachdurchführung (nachkaufba- unter Umständen Vergiftungsgefahr! res Zubehör). Beachten Sie unbedingt das Kapitel „Sicherheitshinweise und Warnun- gen“. -
Seite 32: Elektroanschluss
Elektroanschluss Die Dunstabzugshaube darf nur an eine Zusätzlich für Österreich vorschriftsmäßig installierte Schutzkon- Der Anschluss darf nur an eine nach takt- Steckdose AC 230 V ~ 50 Hz an- ÖVE-EN1 ausgeführte Elektroanlage er- geschlossen werden. folgen. Die Elektroanlage muss nach VDE 0100 ausgeführt sein! Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz- Zur Erhöhung der Sicherheit empfiehlt schalter mit einem Auslösestrom von... -
Seite 33: Kundendienst Und Garantie
Kundendienst und Garantie Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Werkkundendienst Die Telefonnummer des Werkkunden- dienstes finden Sie am Ende dieser Ge- brauchsanweisung. Der Kundendienst benötigt Modellbe- zeichnung und Fabrikationsnummer. -
Seite 34: Technische Daten
Technische Daten Gebläsemotor 275 W Kochstellenbeleuchtung Gesamtanschlusswert 282 W Netzspannung, Frequenz AC 230 V, 50 Hz Absicherung 10 A Länge der Netzanschlussleitung 1,5 m Gewicht 37 kg... -
Seite 35: Datenblatt Für Haushaltsdunstabzugshauben
Technische Daten Datenblatt für Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 MIELE Modellname / -kennzeichen DA 6890 Jährlicher Energieverbrauch (AEC 109,9 kWh/Jahr hood Energieeffizienzklasse Energieeffizienzindex (EEI 79,7 hood fluiddynamische Effizienz (FDE 18,6 hood Klasse für die fluiddynamische Effizienz A (höchste Effizienz) bis G (niedrigste Effizienz) - Seite 39 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
