Bedienung des Frontpaneels
Beim Darstellen eines Signals beginnt das Phasenreferenzsignal der Gruppe am
Schnittpunkt von x-Achse und y-Achse. Ob nun das Referenzsignal in die Anzeige
mit aufgenommen werden soll oder nicht, hat keinen Einfluss auf die Position der
anderen Signale. Beispiel: Als Phasenreferenz wurde das Spannungssignal von
Kanal 1 gewählt. Das Stromstärkesignal von Kanal 1 ist im Verhältnis dazu um
90 Grad versetzt. Auch wenn das Spannungssignal von Kanal 1 nicht angezeigt
wird, beginnt das Stromstärkesignal dennoch mit einer Verzögerung von 90 Grad.
Der Bereich für die x-Achse (Zeit) entspricht dem doppelten Zeitintervall des
niedrigsten angezeigten Frequenzsignals – aufgerundet auf einen Zeitabschnitt,
der mit der Ziffer 1, 2 oder 5 beginnt. Beispiel: 50 Hz ist die niedrigste Frequenz.
Das doppelte Zeitintervall wäre demnach 40 ms. Durch die Aufrundung ergibt
dies eine Zeitbasis von 50 ms. Wird bei keinem der angezeigten Signale die
Frequenz gemessen (d. h. bei Gleichstrom), wird 500 ms als Zeitbasis verwendet.
Auf der y-Achse wird der Bereich für alle angezeigten Kanäle derselben Einheit
(Volt, Ampere oder Watt) untersucht. Der verwendete Bereich entspricht dem
Maximalbereich.

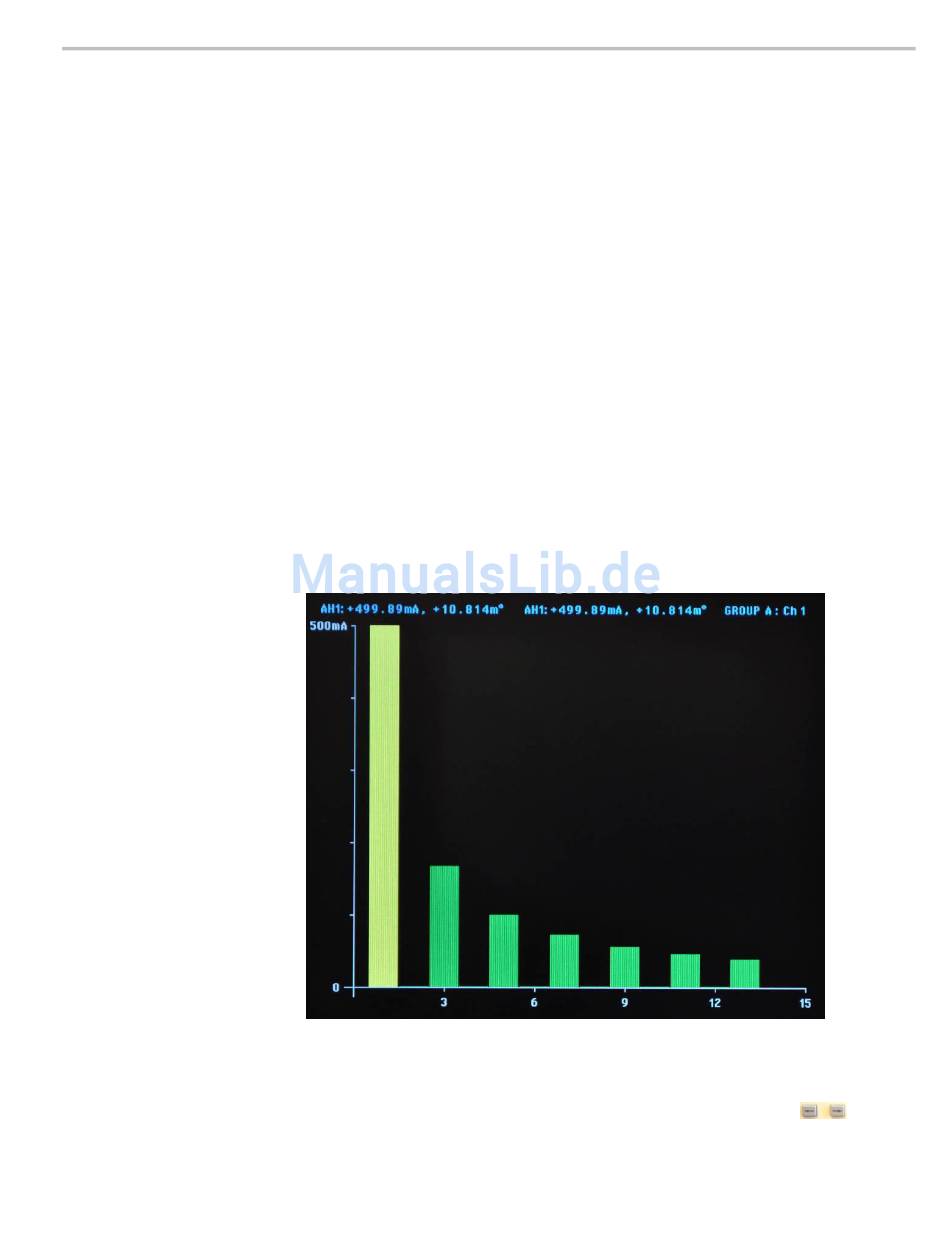

Balkendiagrammansicht
In der Balkendiagrammansicht werden Oberwellendaten zu Spannung,
Stromstärke oder Leistung in Form eines Balkendiagramms angezeigt.
Die für diese Anzeige verwendeten Daten basieren auf der Oberwelleneinstellung
für die Gruppe, in der sich der Kanal befindet. Alle mit den Softkeys
vorgenommenen Änderungen wirken sich lediglich auf diese Gruppe aus. Über
die Hardkey-Pfeiltasten (links/rechts) lässt sich der Kanal ändern (
).
Leistungsanalysator PA4000
15
