I-
in
Draht so als würde der grüne
Draht verlängert. Lass das Ende
etwa 8cm überstehen, zu die-
sem Zeitpunkt noch nicht abiso-
lieren.

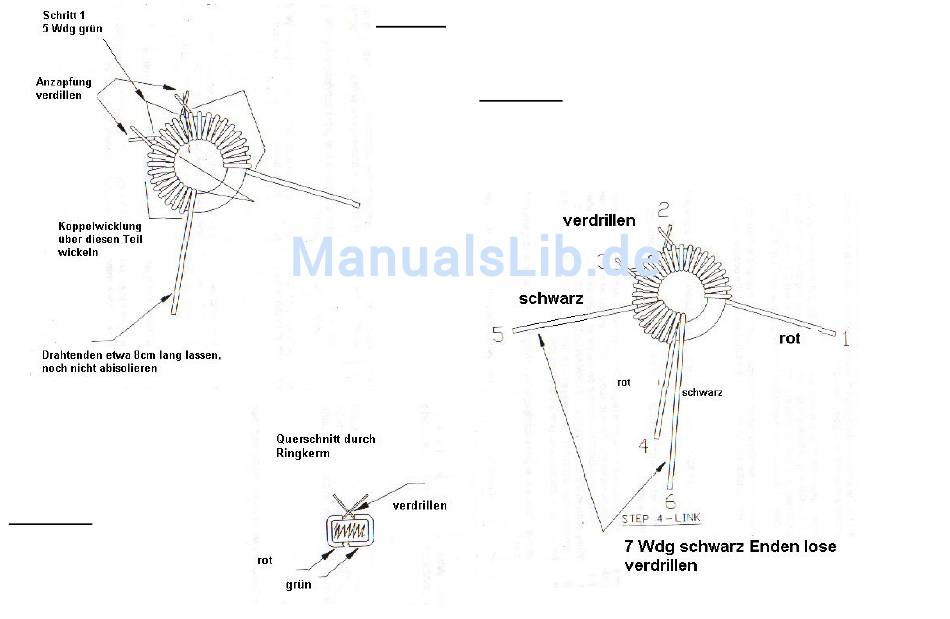

SCHRITT 3
Wiederhole Schritt 2 mit einem
anderen, 50cm langen Stück
des roten Drahtes am anderen
Ende des grünen Drahtes. Ach-
Schritt 2:
te auf gleichen Wickelsinn!
Schneide ein
Im Ergebnis hast du jetzt eine ringförmige, symmetrische Spule
50cm Stück
mit 11 Wdg, Anzapf, 5 Wdg, Anzapf 11 Windungen mit jeweils
von dem ro-
einem freien stück Draht an beiden Enden.
ten Draht ab
SCHRITT 4
und entferne
Schneide etwa 52 cm von dem schwarzen Draht ab. Halte ein
an einem
Ende dieses Drahtes parallel zu einem der beiden roten Drähte
Ende etwa
und wickel, diesmal rückwärts, 7 Windungen zwischen die roten
25mm der
Windungen auf den Ringkern. Auf der Außenseite liegt der
solierung.
Verdrille das
abisolierte
Ende mit
dem grünen
Draht und
wickel 11
Windungen
die gleiche
Richtung
wie bei dem
grünen
schwarze
Draht im-
mer zwi-
schen
zwei roten,
innen kön-
nen sie
sich über-
lagern!
Wenn du
fertig bist,
verdrille
die beiden
Enden des
schwarzen
Drahtes
leicht und
legen
dann T1
vorerst
beiseite.
