Openbox S4 Bedienungsanleitung Seite 11

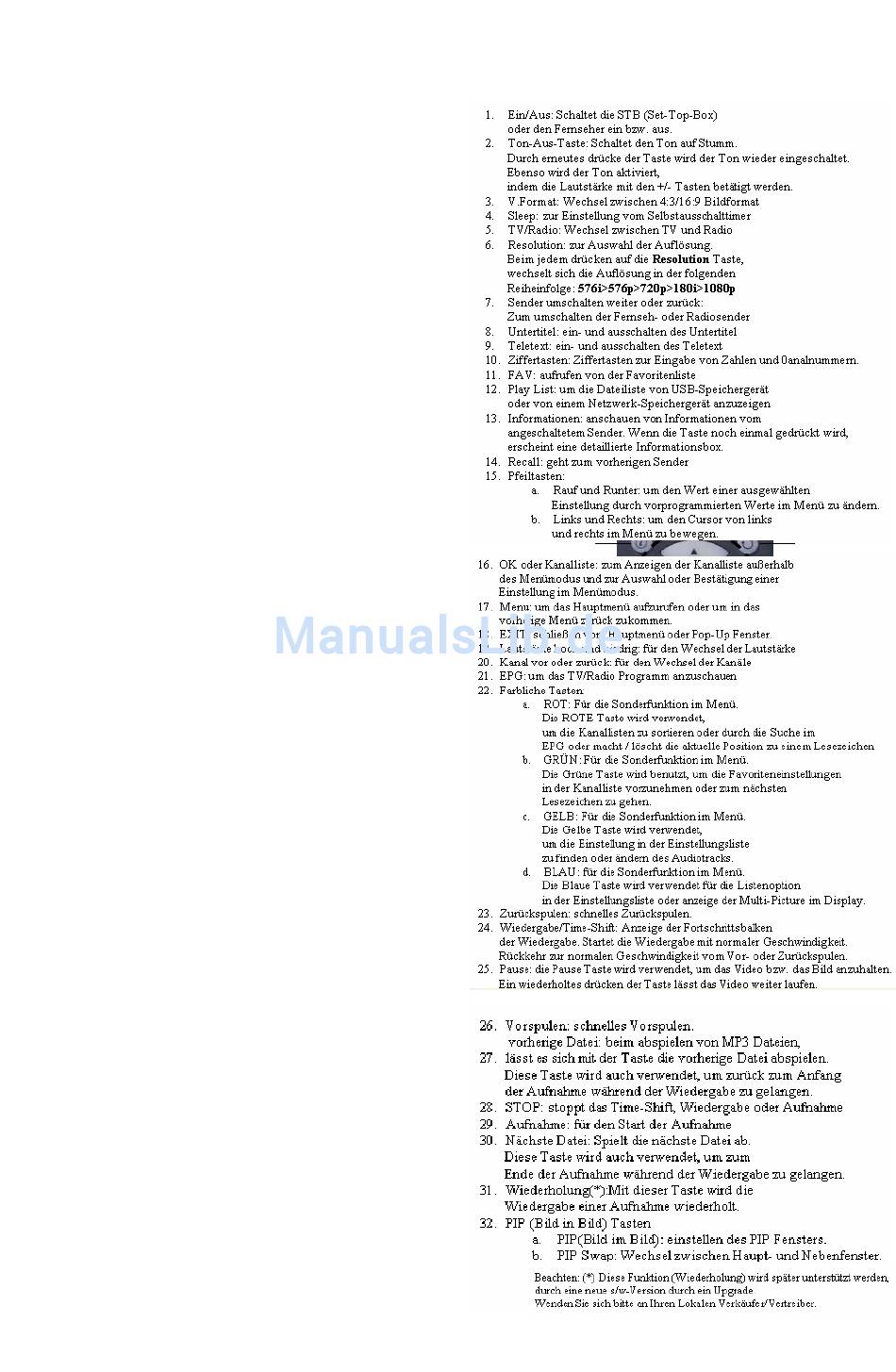

3. Fernbedienung
1. LNB IN_1:
Sat-Eingangsbuchse für den ersten Tuner. Zum Anschluss eines Satantennenkabels.
2. LNB OUT_1:
Sat-Ausgangsbuchse über den Tuner. Zum Durchschleifanschluss an eine andere STB.
3. AUDIO L/R: Zum Anschluss an TV oder VCR mit einem RCA-Kabel. (Stereo-Audio-Ausgabe /
Weiss, Rot)
4. VIDEO: Zum Anschluss an TV oder VCR mit einem RCA-Kabel. (Composite Video-Ausgang /
Gelb)
5. SPDIF: Zum Anschluss an das Audiosystem mit einem S/PDIF-Kabel. (DigitalesAudiosignal)
6. TV-SCART: Zum Anschluss an den TV-Eingang mit einem TV-SCART-Kabel.
7. RS-232C: Serien-Port für Firmware-Updates und Datentransfer.
8. Ethernet: Local Area Network-Port für direkten Computeranschluss.
9. USB: Zum Anschluss an externe USB-Speichergeräte.
10. HDM: Zu m Anschluss an den Fernseher mit einem HDMI-Kabel für beste Bild-und Audioqualität.
11. A/C-Schalter: Netzschalter
12. A/C Netzkabel Sockel: Verbindung mit einem A/C Netzkabel
3 3
4 4
7 7
11 11
13 13
15 15
17 17
19 19
23 23
24 24
27 27
28 28
31 31
11
1 1 2 2
5 5
6 6
8 8
9 9
10 10
12 12
14 14
16 16
18 18
21 21
20 20
22 22
25 25
26 26
30 30
29 29
32 32
