Aufbau und Installation

4. Aufbau der Filteranlage

1.-Stellen Sie den Filter auf eine horizontale und saubere Oberfläche.
2.-Installieren Sie den Filter an seinen endgültigen Platz.
Der Aufstellort der Filteranlage muss trocken und gut belüftet sein. Die Umgebungstemperatur darf 40°C nicht
überschreiten. Die Filteranlage kann sowohl max. 3 m unter dem Wasserspiegel als auch 3 m über dem Was-
serspiegel eingebaut werden. (Rückschlagventil einbauen!) Die Filteranlage wird am besten in einem
direkt an das Becken angebauten Technikraum untergebracht. Als Alternative eignen sich auch Keller oder
Garagen, wobei zu beachten ist, dass die Filteranlage nicht zu weit vom Becken entfernt sein sollte. Falls die
Filteranlage oberhalb des Wasserspiegels installiert wird, ist eine etwas stärkere Pumpe (selbstsaugend!)
sowie Rückschlagventile in den Saugleitungen (Skimmer, Bodenablauf) notwendig.
Es ist außerdem darauf zu achten, dass der Technikraum ausreichend entwässert wird (Sickerschacht oder
Kanalanschluß). Der Technikraum darf auf keinen Fall luftdicht abgeschlossen werden, da dies durch
Kondenswasserbildung zu Schäden an der Pumpe führen kann. Ebenso kann auf die Elektroteile tropfendes
Wasser zu Schäden führen. Weiters sollte der Technikraum mit einem Ablauf versehen werden, um
eindringendes Wasser bzw. Rückspülwasser ableiten zu können. Um den Raum möglichst trocken zu halten,
kann ein Lüftungsrohr eingebaut werden, damit ein Luftaustausch möglich ist.
Die Größe des Technikraumes (Filterschacht) sollte so gewählt werden, dass Wartungsarbeiten an Pumpe
bzw. Kessel problemlos durchgeführt werden können (mindestens 2 x 2 m; optimal 2 m x Beckenbreite).
Praktischerweise wird die Schachttiefe der Körpergröße des Benutzers angepasst, damit dieser sich im
Technikraum aufrecht bewegen kann.
Dadurch kann der Schacht eventuell auch tiefer als das Becken sein. Als Deckel empfehlen wir einen
handelsüblichen Schachtdeckel mit einer Mindestgröße von 90 x 60 cm.

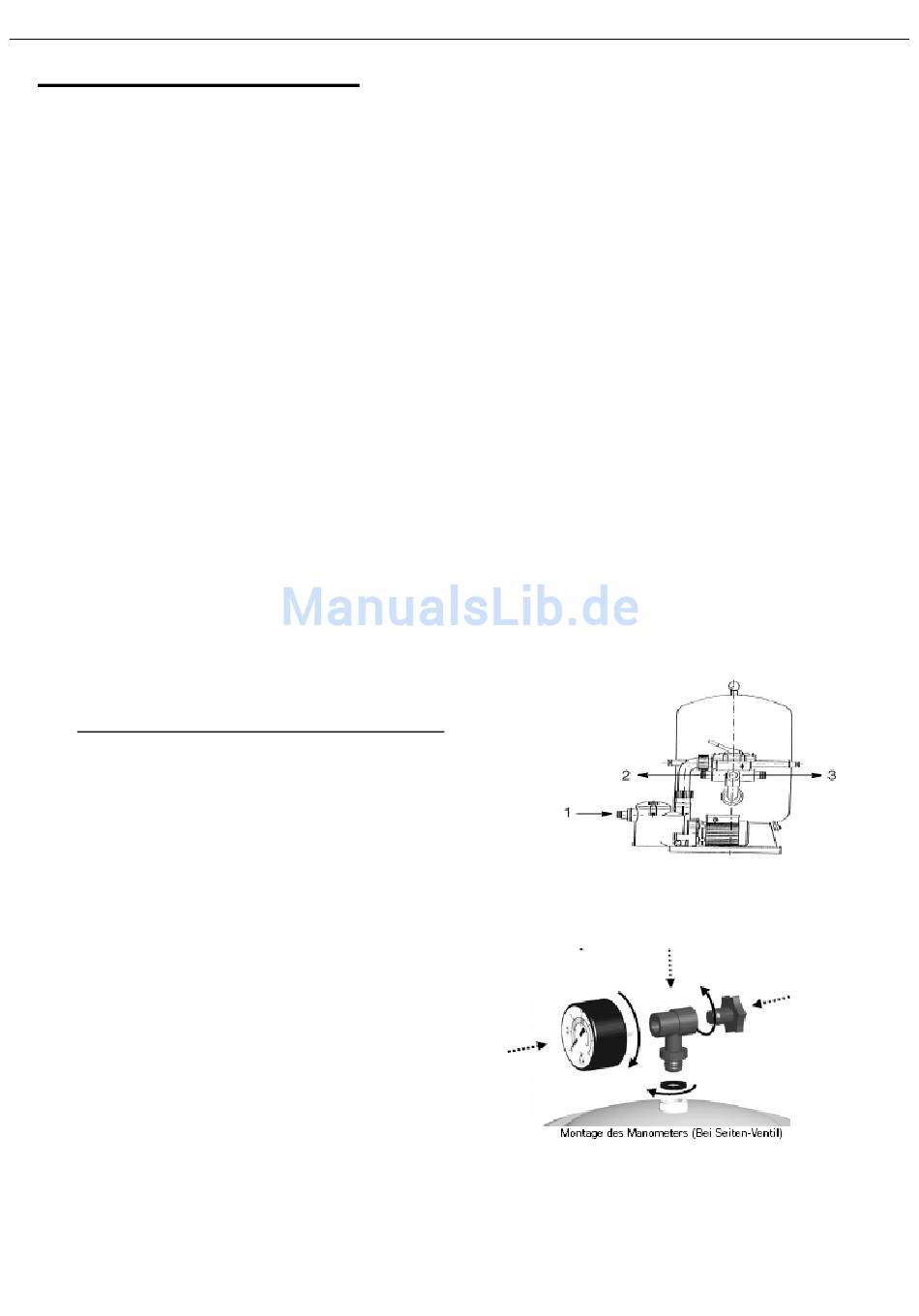

3.-Schlauchtüllen kommen in die Anschlüsse 1und 3 montiert werden
falls als Verrohrungsmaterial Schwimmbadschläuche NW 38 verwendet
wird (Schlauchtüllen sind im Lieferumfang nicht enthalten).. In allen
anderen Fällen werden spezielle PVC-Fittinge eingeschraubt, die Ihr
Fachhändler für Sie bereit hält. Alle Gewinde werden mit
Teflon-Dichtungsband abgedichtet. Umwickeln Sie das entsprechende
Gewinde vor dem Einschrauben mit dem Dichtungsband.
Verwenden Sie keinesfalls Hanf. Hanf quillt und sprengt
die Kunststoffverschraubungen.
4.-Montieren Sie das Manometer, T-Stück, die Dichtung, das
Manometer und den Entlüftungsknopf (siehe Zeichnung).
Es ist nicht nötig, Teflonband zu verwenden, da die
Dichtigkeit hier durch die Dichtung garantiert wird.
Das T-Stück nicht mit einem Werkzeug anziehen, nur mit den
Händen reicht aus.
6
