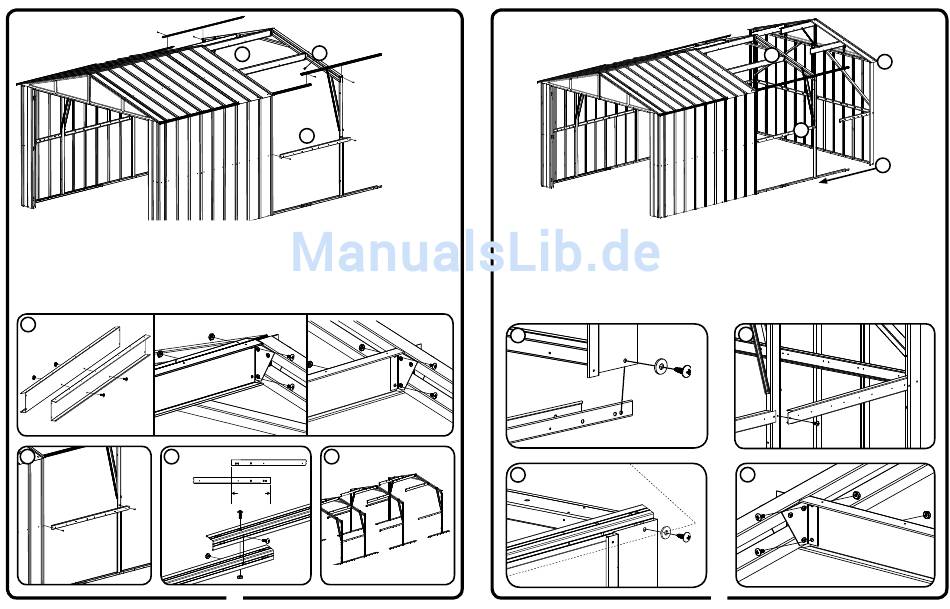

Schritt 5 - Fortgesetzt.
Die Montage von jedem Modul ist identisch mit der, die für die existierenden Dachstühle benutzt wurde:
B) Montieren Sie die Dachbalken mit Bolzen und Muttern.
C) Montieren Sie die Seitenwandschienen mit Hilfe von groβen Schrauben.
D) Montieren Sie die Seitenwandwinkel. Die Seitenwinkel sollten sich um 8 1/4" (21,0 cm) überlagern. Benutzen Sie
Bolzen und Muttern zur Befestigung am Überlagerungspunkt der Wandwinkel. An den Verbindungsstellen von
Wandwinkeln und Dachstühlen verwenden Sie zur Befestigung groβe Schrauben.
E) Wiederholen Sie den Vorgang für zusätzliche Module.
B
10650
10650
10650
C
D
Überdeckungslänge
10887
10625
D
B
Überdecken Sie die
Seitenwinkel um 8 1/4"
(21,0 cm)
C
10650
E
8 1/4"
21,0 cm
10625
10
GE-10AQ
Schritt 6 - Reinstallation der Rückwand.
Sobald alle Dachstühle montiert sind, können Sie die Rückwand wie folgt reinstallieren:
A) Befestigen Sie die Rückwand mit Hilfe von groβen Schrauben am Bodenrahmen.
B) Befestigen Sie die Rückwandschienen vom letzten Dachstuhl aus mit groβen Schrauben.
C) Befestigen Sie den Seitenwinkel mit groβen Schrauben an der Rückwand. Sollten die Bohrlöcher
nicht abgeglichen sein, kann es nützlich sein, zuerst die Seitenwinkel an der Rückwand zu
befestigen und danach an den Rest des Gebäudes.
D) Befestigen Sie die hinteren Dachbalken mit Bolzen und Muttern an das Hauptgebäude.
A
C
D
C
B
A
B
D
11
GE-11J
