Schritt 1: Verlängern Sie die existierende Grundlage auf die gewünschte Länge für Ihr Gebäude.
Schritt 2: Montage der Dachstühle (montieren Sie einen Dachstuhl für jedes gekaufte Modul).
Sie benötigen folgende Teile für diesen Schritt:
10881 Dachstuhlträger
10882 Dachstuhlträgereinsatz
10883 Oberer Binder für Dachstuhl
10881
10882
10882
10881
10882
Die Hängesäule und den
10881
Hängesäuleneinsatz
gezeigt
ausrichten
verbinden.
Auf
beiden
Dachstuhlträgers stecken Sie
groβe Schrauben in Löcher,
wo sie übereinstimmen.
Bauen Sie zwei Baugruppen.
Verlängern Sie die Grundlage um 57 1/2" (146,1 cm)
für jedes gekaufte Erweiterungsmodul.
Verwenden Sie für die Vergröβerung Materialien
und eine Bauweise, die denen der existierenden
Grundlage ähneln und den örtlichen Bestimmungen
entsprechen.
DRUCKBEHANDELTES HOLZ DARF NICHT IN
KONTAKT MIT IHREM GEBÄUDE KOMMEN.
57 1/2"
57 1/2"
146,1 cm
10884 Unterer Binder für Dachstuhl
7003
Scherplatte, Links
7004
Scherplatte, Rechts
10885 Dachstuhlträgerverbindung
10646 Dachstuhl-Kopfband
HINWEIS
FÜR
DIE
Erweiterungsmodul
enthält
Dachstuhl. Der Dachstuhl für das Erweiterungsmodul
ist identisch mit denen, die Sie schon in Ihrem
Gebäude montiert haben. Sollten Sie sich nicht
ganz sicher sein, wie vorzugehen, kann es von
Nutzen sein, sich anzusehen, wie die existierenden
Dachstühle montiert wurden.
Wenn Sie Teile erneut installieren, benutzen Sie
keine gebrauchten Befestigungselemente, sondern
wie
die neuen Befestigungselemente, die diesem Modul
und
beigefügt sind.
Seiten
des
Die folgenden Befestigungselemente werden für die
gesamte Montage benutzt. Versichern Sie sich, die
richtigen Befestigungselemente zu benutzen, wo es
angegeben ist.
SB
LB
Phillips n
o
2
Phillips n
o
2
Hex Nut
Square Nut
Hex. 11/32
#10-32
4
GE-04AQ
Die Löcher müssen in diese Richtung fl uchten.
146,1 cm
LS
LS

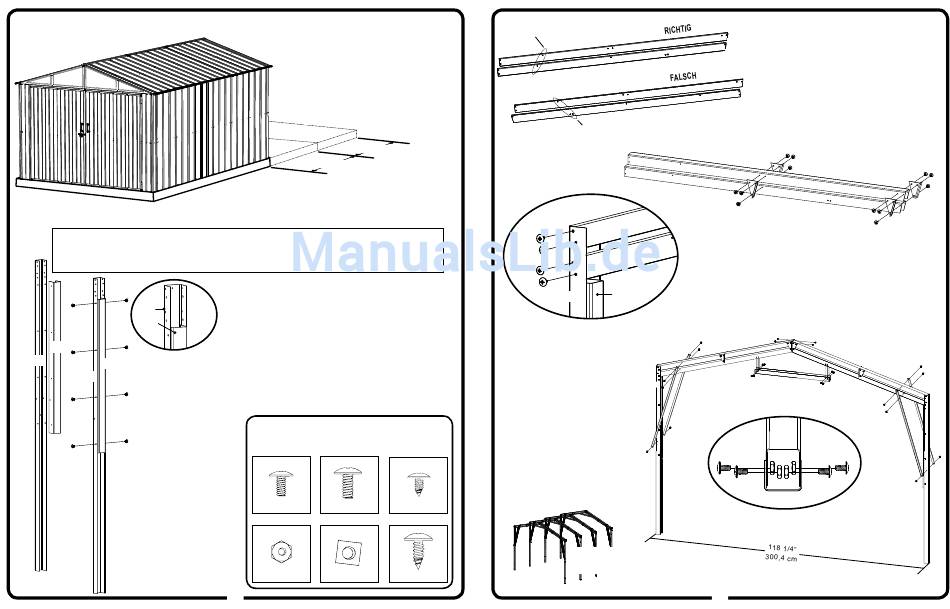

MONTAGE:
Jedes
einen
zusätzlichen
Befestigen Sie die Kopfbänder an
den Dachstuhl unter Verwendung
von groβen Schrauben, siehe Abb.
Ziehen Sie die Schrauben noch nicht
straff an. Nach dem Zusammenbau
des Dachstuhls, überzeugen Sie sich,
dass die Weite oben und unten des
Dachstuhls 118 1/4" (300,4 cm) beträgt.
Wenn das der Fall ist, können Sie alle
Befestigungselemente
SS
Wiederholen Sie alle Schritte für weitere
Dachstühle.
Phillips n
o
2
LS
Phillips n
2
o
Nicht in diese Richtung.
10883
10884
Bauen Sie zwei Baugruppen.
10883
Setzen Sie jetzt den oberen/unteren Dachbinder des Dachstuhlträgers
10884
in die Dachstuhlträgereinheit ein, siehe Abb. Mit Bolzen und Muttern
absichern. Zu diesem Zeitpunkt noch nicht festziehen.
Befestigen Sie die Dachstuhlträgerverbindung an den Dachstuhl unter
10882
10881
Verwendung von groβen Bolzen und Muttern, siehe Abb. unten, aber ziehen
Sie sie zu diesem Zeitpunkt noch nicht fest. Sichern Sie vorübergehend die
Spitze des Dachstuhls mit 2 Bolzen und Muttern, siehe Abb.
LS
LS
LS
festziehen.
LB
LS
Vorgang für zusätzliche
Dachstühle wiederholen
5
GE-05AQ
Sobald sie den oberen Binder und den unteren Binder
des Dachstuhlträgers, wie unten abgebildet, positioniert
haben, montieren Sie die Scherplatten wie unten gezeigt.
Befestigen Sie die Scherplatten mit Hilfe von groβen
Schrauben zuerst an den oberen Binder und dann an
den unteren Binder.
Bauen Sie zwei Baugruppen.
7004
7004
7003
7003
SB
LB
LS
LB
LB
10885
LB
LS
10884
LB
LS
10885
LS
