6.3 Montieren des Außengeräts
6.3.1 Montage der Außeneinheit
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1 Voraussetzungen für die Installation schaffen.
2 Außeneinheit installieren.
3 Sorgen Sie für einen Abfluss.
4 Sicherungen gegen Umkippen der Außeneinheit installieren.
5 Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 7.
6.3.2 Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
6.3.3 Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.

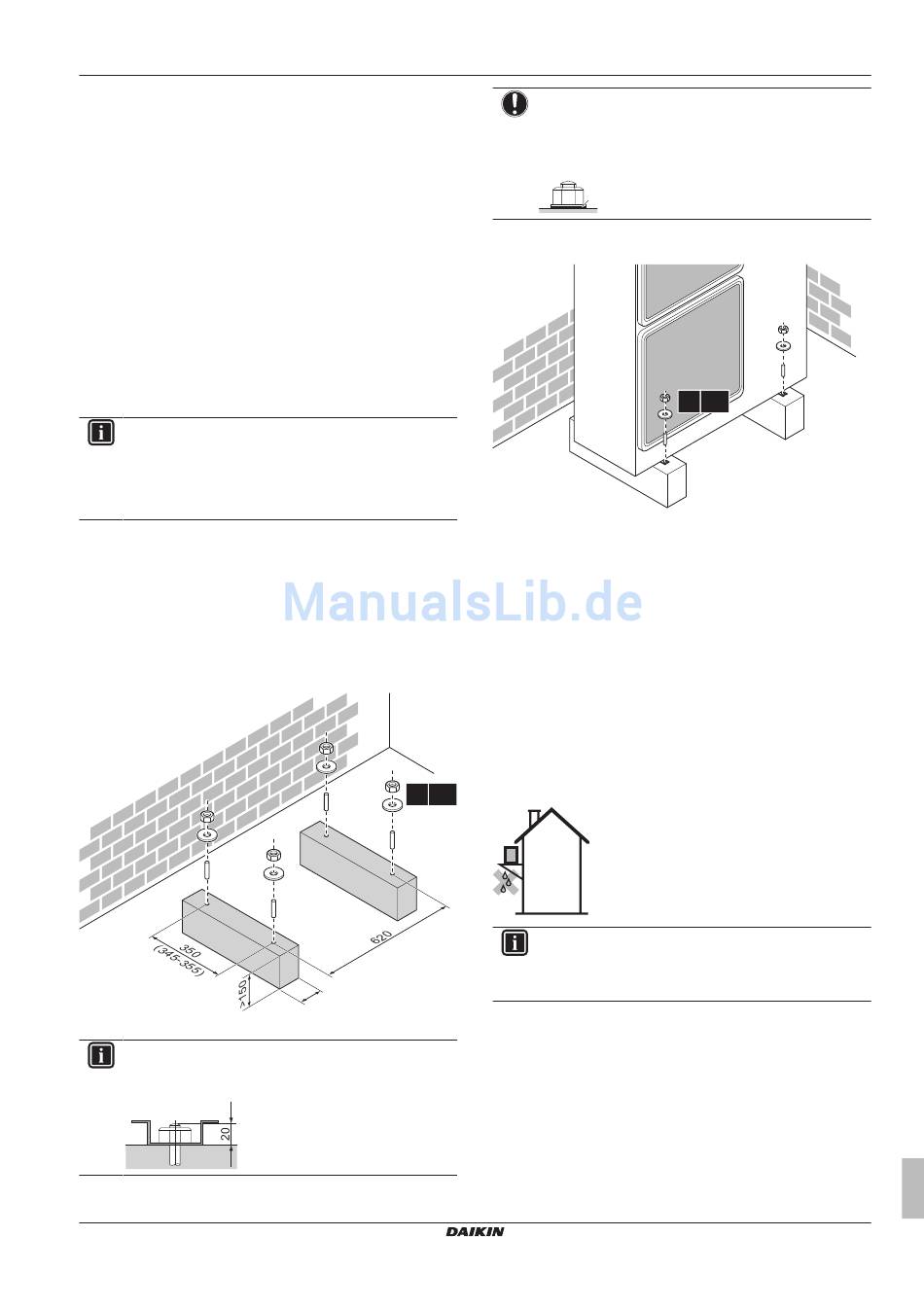

Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu
liefern) bereithalten:
(mm)
a Die Ablauflöcher müssen frei sein.
INFORMATION
Die empfohlene Höhe des oberen hervorstehenden Teils
der Schrauben beträgt 20 mm.
AZQS100~140B8V1B + AZQS100~140B7Y1B
Split-System-Klimageräte
4P385529-1B – 2016.10
"5 Vorbereitung" auf
4× M12
a
HINWEIS
Befestigen Sie das Außengerät mit Hilfe von Muttern mit
Kunstharzscheiben (a) an den Fundamentschrauben.
Wenn die Beschichtung am Befestigungsbereich abgenutzt
ist, rosten die Muttern leicht.
a
6.3.4 So installieren Sie die Außeneinheit
6.3.5 Für einen Ablauf sorgen
▪ Stellen Sie sicher, dass das Kondenswasser wie geplant ablaufen
kann.
▪ Installieren Sie das Gerät auf einer geeigneten Unterlage, so dass
das Abwasser abfließen kann und sich kein Eis ansammelt.
▪ Errichten Sie um das Fundament einen Kanal zur Ableitung des
rund um das Gerät befindlichen Abwassers.
▪ Verhindern Sie, dass Abwasser über Laufwege fließt, damit diese
nicht rutschig werden, wenn die Umgebungstemperatur unter den
Gefrierpunkt sinkt.
▪ Bringen Sie bei Installation des Geräts auf einem Rahmen eine
wasserdichte Platte innerhalb von 150 mm von der Unterseite des
Geräts an, um ein Eindringen des Wassers in das Gerät und ein
Tropfen des Kondenswassers zu vermeiden (siehe Abbildung
unten).
INFORMATION
Falls erforderlich, kann ein Ablaufstutzen (bauseitig zu
liefern) verwendet werden, damit kein Wasser abtropfen
kann.
6 Installation
4× M12
