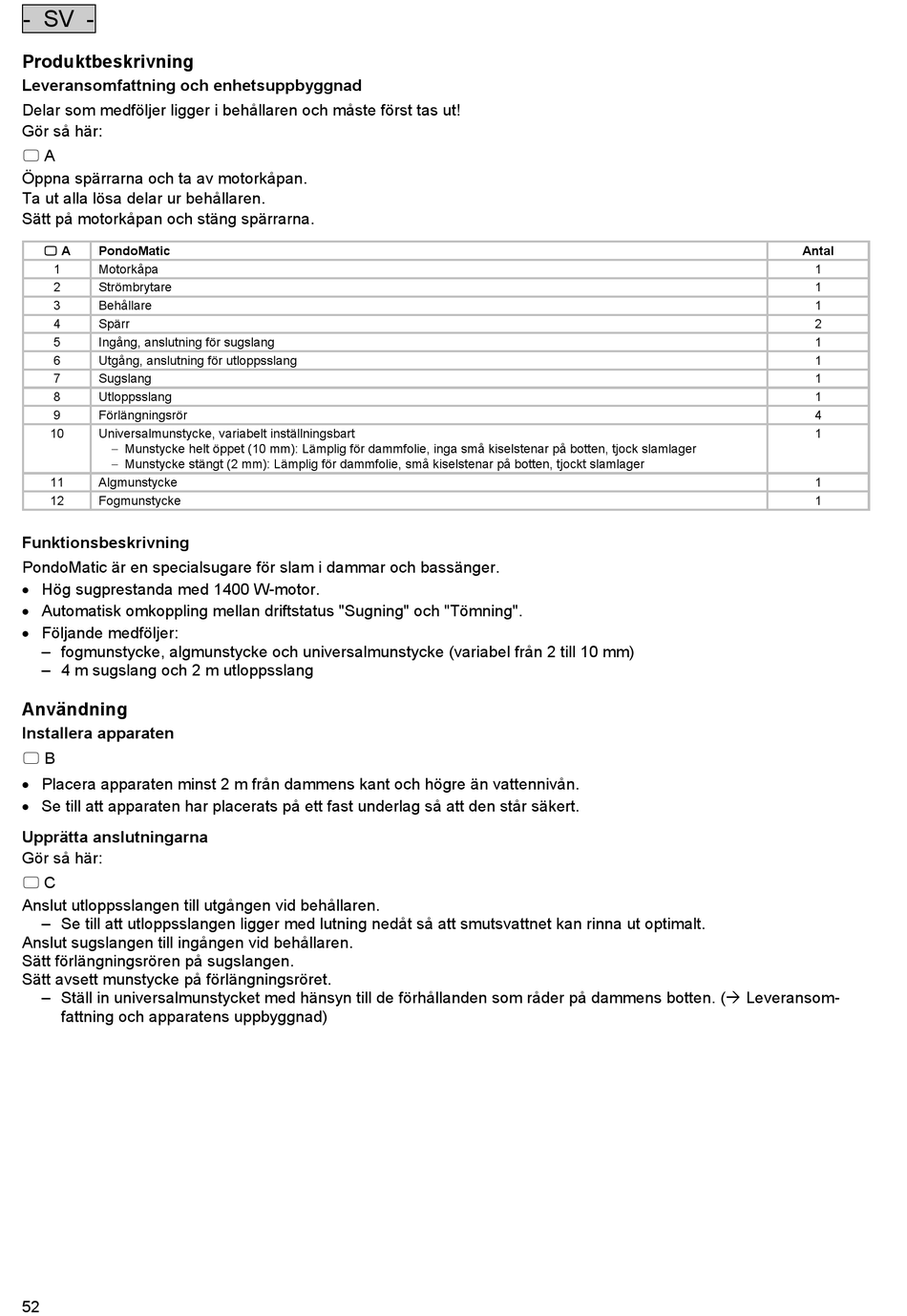

Pontec PondoMatic Gebrauchsanleitung Seite 52

- SV -
Produktbeskrivning
Leveransomfattning och enhetsuppbyggnad
Delar som medföljer ligger i behållaren och måste först tas ut!
Gör så här:
 A
Öppna spärrarna och ta av motorkåpan.
Ta ut alla lösa delar ur behållaren.
Sätt på motorkåpan och stäng spärrarna.
 A PondoMatic
1 Motorkåpa
2 Strömbrytare
3 Behållare
4 Spärr
5 Ingång, anslutning för sugslang
6 Utgång, anslutning för utloppsslang
7 Sugslang
8 Utloppsslang
9 Förlängningsrör
10 Universalmunstycke, variabelt inställningsbart
− Munstycke helt öppet (10 mm): Lämplig för dammfolie, inga små kiselstenar på botten, tjock slamlager
− Munstycke stängt (2 mm): Lämplig för dammfolie, små kiselstenar på botten, tjockt slamlager
11 Algmunstycke
12 Fogmunstycke
Funktionsbeskrivning
PondoMatic är en specialsugare för slam i dammar och bassänger.
• Hög sugprestanda med 1400 W-motor.
• Automatisk omkoppling mellan driftstatus "Sugning" och "Tömning".
• Följande medföljer:
– fogmunstycke, algmunstycke och universalmunstycke (variabel från 2 till 10 mm)
– 4 m sugslang och 2 m utloppsslang
Användning
Installera apparaten
 B
• Placera apparaten minst 2 m från dammens kant och högre än vattennivån.
• Se till att apparaten har placerats på ett fast underlag så att den står säkert.
Upprätta anslutningarna
Gör så här:
 C
Anslut utloppsslangen till utgången vid behållaren.
– Se till att utloppsslangen ligger med lutning nedåt så att smutsvattnet kan rinna ut optimalt.
Anslut sugslangen till ingången vid behållaren.
Sätt förlängningsrören på sugslangen.
Sätt avsett munstycke på förlängningsröret.
– Ställ in universalmunstycket med hänsyn till de förhållanden som råder på dammens botten. ( Leveransom-
fattning och apparatens uppbyggnad)
52
Antal
1
1
1
2
1
1
1
1
4
1
1
1
