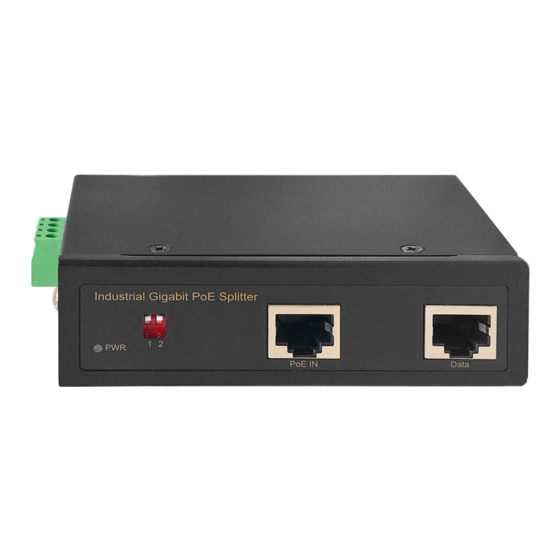

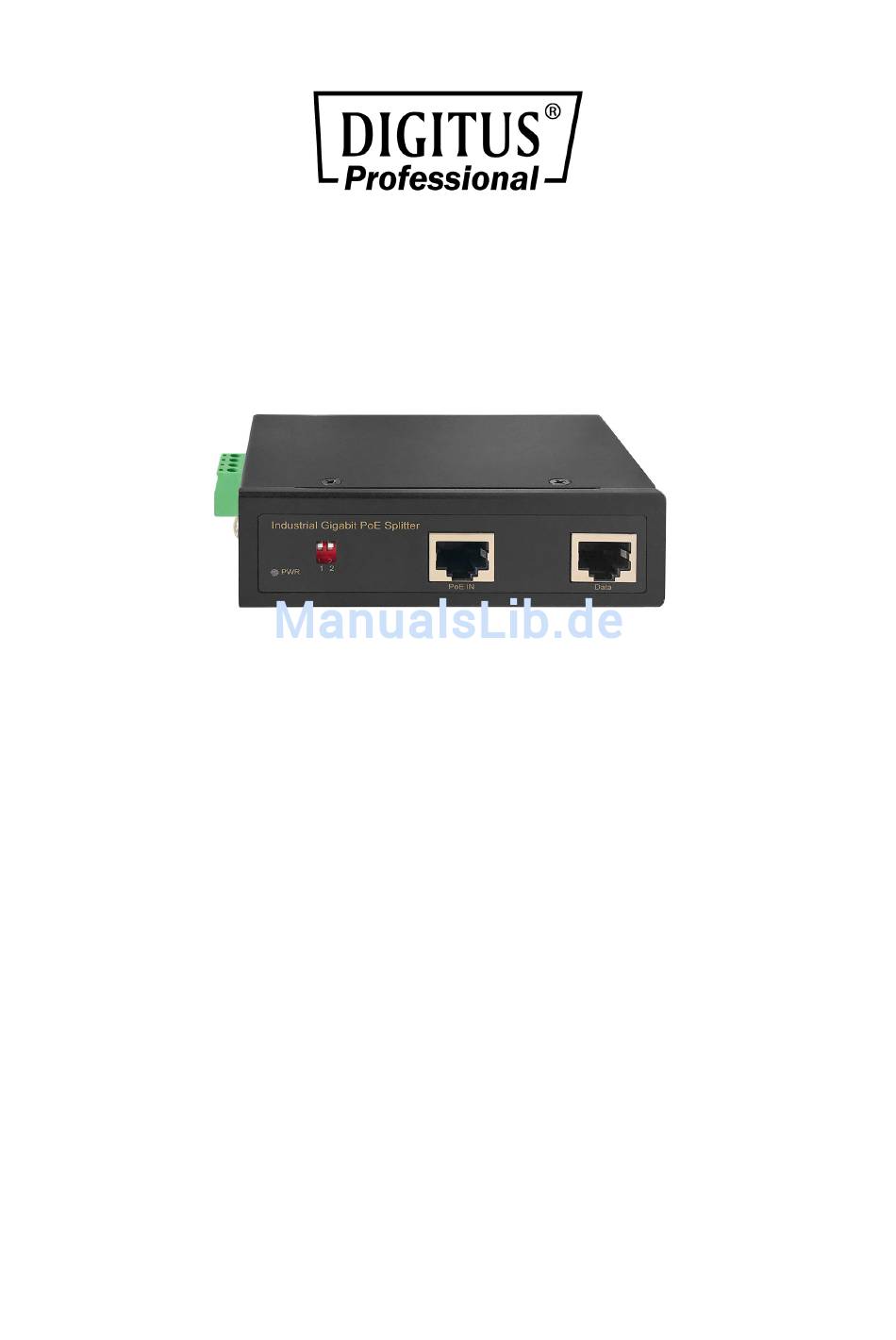

Industrieller Gigabit PoE++ Splitter, 802.3bt
Mit 1x 10/100/1000M TX 95 W für PoE-Eingang + 1x 10/100/1000M TX für Datenausgang.
12 VDC, 16 VDC, 24 VDC oder 48 VDC Ausgangsspannung wählbar.
Benutzerhandbuch
DN-651111
Einleitung
Der DIGITUS® Industrial Gigiabit PoE Splitter ist für raue Umgebungen entworfen, in denen sie
Feuchtigkeit, Temperaturschwankungen und Vibrationen ausgesetzt sind. Mit einem
Temperaturbereich von -40°C bis 75°C ist der Industrial Gigabit PoE Splitter unter den
widrigsten Bedingungen einsetzbar. Es ist eine ständige Verfügbarkeit in den hochsensiblen
Bereichen wie Transport, Produktion, Verkehr und Sicherheitsüberwachung gewährleistet.
Durch das einfache Plug-and-Play-System kann eine schnelle Einbindung des Industrial Gigabit
PoE Splitters in das jeweilige Umfeld erfolgen. Der DIGITUS® DN-651111 ist ein unmanaged Plug
& Play Industrial Gigabit PoE Splitter in einem robusten IP30 geschützten Aluminium-Gehäuse.
Durch die Gigabit Konnektivität, sowie der auswählbaren Spannung, die für nicht PoE fähige
Geräte zur Verfügung gestelltt werden kann, stellt der Industrial Gigabit PoE Splitter somit eine
flexible, kostengünstige Lösung für das industrielle Umfeld dar. Eine Selektion der
Versorungspannung kann im Bereich von 12VDC, 16VDC, 24VDC oder 48VDC erfolgen. Durch
den IEEE802.3bt Standard kann eine Einspeisung per PoE mit bis zu 95 Watt erfolgen. Zwei
parallele Stromausgänge werden für Endgeräte zur Verfügung gestellt.
1
loading

Verwandte Anleitungen für Digitus DN-651111

Inhaltszusammenfassung für Digitus DN-651111

  • Seite 1 Bereichen wie Transport, Produktion, Verkehr und Sicherheitsüberwachung gewährleistet. Durch das einfache Plug-and-Play-System kann eine schnelle Einbindung des Industrial Gigabit PoE Splitters in das jeweilige Umfeld erfolgen. Der DIGITUS® DN-651111 ist ein unmanaged Plug & Play Industrial Gigabit PoE Splitter in einem robusten IP30 geschützten Aluminium-Gehäuse.

  • Seite 2: Technische Daten

    Technische Daten IEEE 802.3 10Base-T Ethernet Ethernet-Standards IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE802.3af für PoE PoE-Standards IEEE802.3at für PoE+ 4 Paar PoE für extrem hohe Leistung 1x Gigabit TX-Anschluss für PoE-Eingang Netzwerkanschluss (RJ-45) 1x Gigabit TX-Anschluss für Datenausgang UTP/STP Cat.5e oder über Kabel Netzwerkkabel EIA/TIA-568 10 Ohm (100 m)
  • Seite 3 Packungsinhalt Die folgenden Artikel wurden mit diesem Gerät mitgeliefert:  1x DIN-Schienenhalterung  2x Wandhalterung  4x Schraube  1x 4-polige Klemmenleiste Gehäuseabmessungen (mm)

  • Seite 4: Dip-Schalter

    DIP-Schalter Die Ausgangsgleichspannung kann mit den DIP-Schaltern wie unten dargestellt eingestellt werden. Dieses Gerät kann 12/16/24/48 VDC liefern. Die Tabelle unten stellt die Einstellungen der DIP-Schalter dar. Sie können die Einstellung der DIP-Schalter auf die gewünschten Anforderungen anpassen. WARNUNG – Unterbrechen Sie stets die Stromversorgung, bevor Sie die DIP-Schalter einstellen DIP1 DIP2...
  • Seite 5 Anschlussverfahren SCHRITT 1 – Nehmen Sie die 4-polige Klemmenleiste aus dem mitgelieferten Montagesatzpaket heraus. SCHRITT 2 – Schließen Sie das Versorgungskabel an „+V1-“ oder „+V2-“ mit der korrekten Polarität an. SCHRITT 3 – Stecken Sie die Klemmenleiste in die Buchse wie oben dargestellt. Die Polarität muss mit V+ und V- übereinstimmen.
