- Seite 1 Bedienungsanleitung BEHNCKE Control Plus BEHNCKE- Fachhändler: Technische Änderungen vorbehalten Stand: 01/2008...
-
Seite 3: Technische Daten

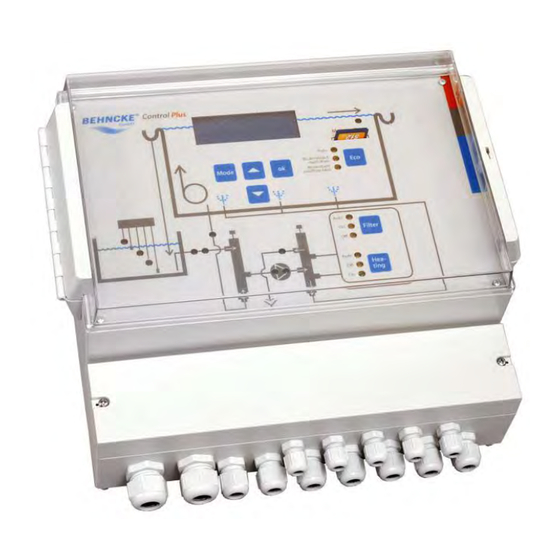

Einführung: Sie haben sich mit der BEHNCKE Control Plus für eine innovative, mikroprozessorgesteuerte Steuerung entschieden, welche die Energieeffizienz von Schwimmbädern mit Ueberlaufrinne dramatisch erhöht und unnötige Energieverluste vermeidet. In unserem Testbecken in der Schweiz konnten wir bei einem Freibad von 50m2 bei einer Wassertemperatur von 30° eine Energieeinsparung von über 20’000kW (entspricht 2000 Liter Öl) in 6 Monaten nachweisen (Mai –... -
Seite 4: Montage
Verrohrung Montage: Die Steuerung muss an einem vor Feuchtigkeit geschützten Ort montiert werden. Verbinden Sie laut Klemmenplan die Komponenten mit der BEHNCKE Control Plus. Es müssen geeignete Vorsicherungen nach den Vorschriften der örtlichen Energieunternehmen vorgesehen werden. Bedientaste Eco: Sie haben 3 Möglichkeiten: Bodenablauf (Sparbetrieb): Das Besgoventil steht immer auf Bodenablauf resp. - Seite 5 Filterzeiten Rinne: Achtung: Sie müssen jeden Tag mindestens 30 – 60 Minuten über die Rinne umwälzen. Nur damit können Sie das Wasserniveau wieder kontrollieren und korrigieren (die Kontrolle erfolgt nur im Rinnentank). Ein allfälliger zu tiefer Wasserstand in Ihrem Becken und damit verbundene Schäden (bspw. Verbrennen eines Solarrolladens) werden von uns nicht übernommen (Haftungsausschluss).
- Seite 6 Bedienteil Frontplatte...
- Seite 8 Überstromschutz eingeschaltet, so wird zuerst durch Drücken der Taste OK der Motorstrom ermittelt und für diese angeschlossene Filterpumpe gespeichert. Sollten Sie an diese BEHNCKE Control Plus eine andere Filterpumpe anschließen, so muss der Strom erneut ermittelt werden. Sie können den Vorgang der Stromermittlung mit der Taste MODE abbrechen. Ist der Motorstrom ermittelt, können Sie mit der Festlegung der Toleranz auswählen, ab wie viel Prozent Überstrom der elektronische Motorschutz...
- Seite 9 MENÜ RÜCKSPÜLUNG: RÜCKSPÜLUNG TESTEN: Durch Drücken der Taste OK wird ein Rückspülzyklus von Hand ausgelöst und die Zustände mit den Zeiten werden im Display angezeigt. RÜCKSPÜLUNG: (Standarteinstellung: Freitag) Durch Drücken der Taste OK können Sie mit den Pfeiltasten die Rückspülung entweder ganz ausschalten oder die Wochentage der Rückspülung auswählen oder die Rückspülintervalle in Tagen zwischen 1 und 30 Tagen bestimmen.
- Seite 10 Alle eingestellten Werte werden in einem elektronischen Speicher abgelegt und bleiben auch nach Spannungsausfall erhalten. Das Datum und die Uhrzeit werden über eine Pufferbatterie gespeist . Die Lebensdauer der Batterie beträgt ca. 3-4 Jahre. Die Batterie ist nach Entfernen der 4 Frontplattenschrauben und nach Öffnen der AS Control Plus ohne Werkzeug auswechselbar. Wichtige Hinweise: Klemmen Nr.
- Seite 11 Klemmenplan...
