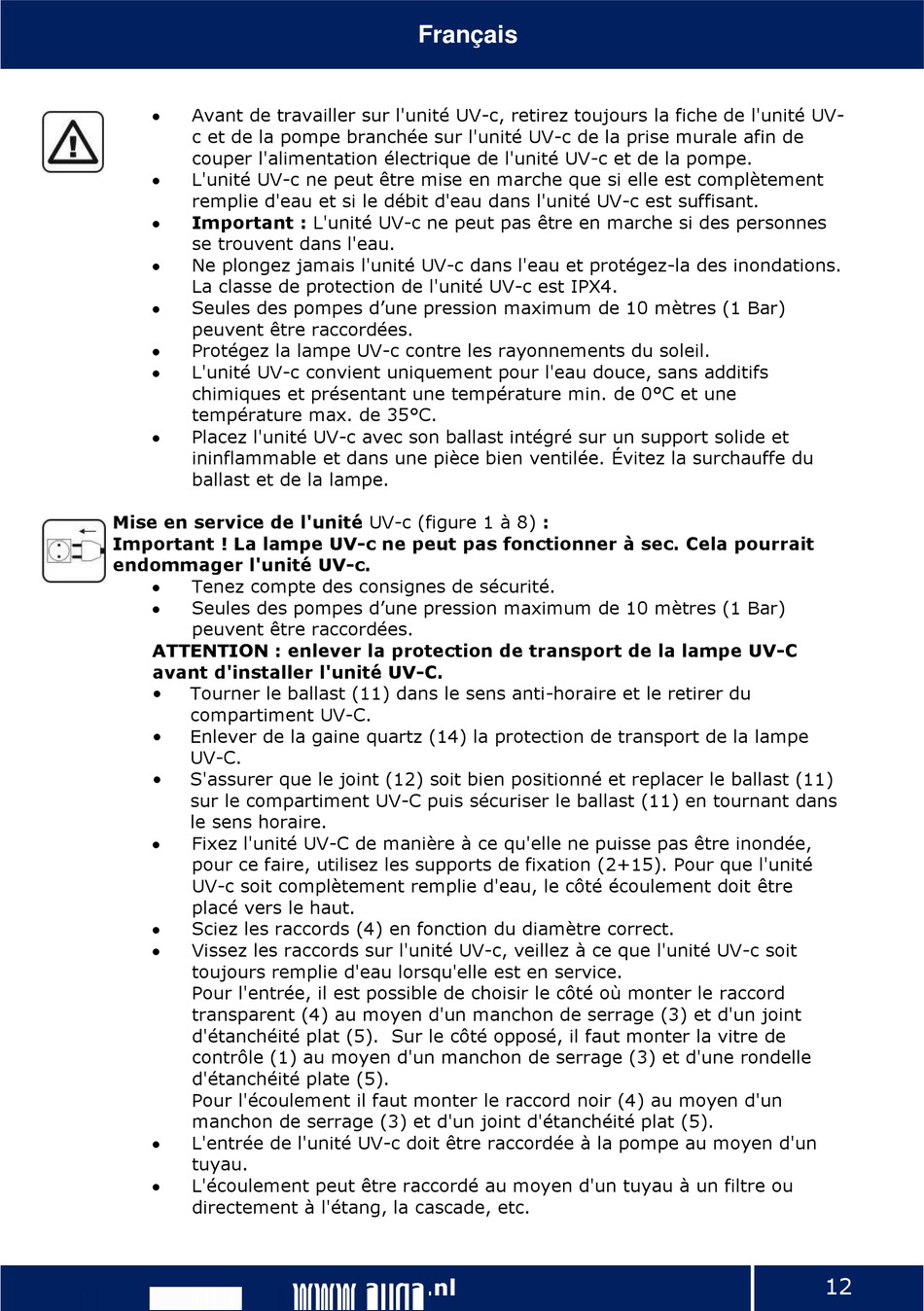

Avant de travailler sur l'unité UV-c, retirez toujours la fiche de l'unité UV-
c et de la pompe branchée sur l'unité UV-c de la prise murale afin de
couper l'alimentation électrique de l'unité UV-c et de la pompe.
L'unité UV-c ne peut être mise en marche que si elle est complètement
remplie d'eau et si le débit d'eau dans l'unité UV-c est suffisant.
Important : L'unité UV-c ne peut pas être en marche si des personnes
se trouvent dans l'eau.
Ne plongez jamais l'unité UV-c dans l'eau et protégez-la des inondations.
La classe de protection de l'unité UV-c est IPX4.
Seules des pompes d'une pression maximum de 10 mètres (1 Bar)
peuvent être raccordées.
Protégez la lampe UV-c contre les rayonnements du soleil.
L'unité UV-c convient uniquement pour l'eau douce, sans additifs
chimiques et présentant une température min. de 0°C et une
température max. de 35°C.
Placez l'unité UV-c avec son ballast intégré sur un support solide et
ininflammable et dans une pièce bien ventilée. Évitez la surchauffe du
ballast et de la lampe.
Mise en service de l'unité UV-c (figure 1 à 8) :
Important ! La lampe UV-c ne peut pas fonctionner à sec. Cela pourrait
endommager l'unité UV-c.
Tenez compte des consignes de sécurité.
Seules des pompes d'une pression maximum de 10 mètres (1 Bar)
peuvent être raccordées.
ATTENTION : enlever la protection de transport de la lampe UV-C
avant d'installer l'unité UV-C.
•
Tourner le ballast (11) dans le sens anti-horaire et le retirer du
compartiment UV-C.
•
Enlever de la gaine quartz (14) la protection de transport de la lampe
UV-C.
•
S'assurer que le joint (12) soit bien positionné et replacer le ballast (11)
sur le compartiment UV-C puis sécuriser le ballast (11) en tournant dans
le sens horaire.
Fixez l'unité UV-C de manière à ce qu'elle ne puisse pas être inondée,
pour ce faire, utilisez les supports de fixation (2+15). Pour que l'unité
UV-c soit complètement remplie d'eau, le côté écoulement doit être
placé vers le haut.
Sciez les raccords (4) en fonction du diamètre correct.
Vissez les raccords sur l'unité UV-c, veillez à ce que l'unité UV-c soit
toujours remplie d'eau lorsqu'elle est en service.
Pour l'entrée, il est possible de choisir le côté où monter le raccord
transparent (4) au moyen d'un manchon de serrage (3) et d'un joint
d'étanchéité plat (5). Sur le côté opposé, il faut monter la vitre de
contrôle (1) au moyen d'un manchon de serrage (3) et d'une rondelle
d'étanchéité plate (5).
Pour l'écoulement il faut monter le raccord noir (4) au moyen d'un
manchon de serrage (3) et d'un joint d'étanchéité plat (5).
L'entrée de l'unité UV-c doit être raccordée à la pompe au moyen d'un
tuyau.
L'écoulement peut être raccordé au moyen d'un tuyau à un filtre ou
directement à l'étang, la cascade, etc.
Français
www.auga.nl
12
