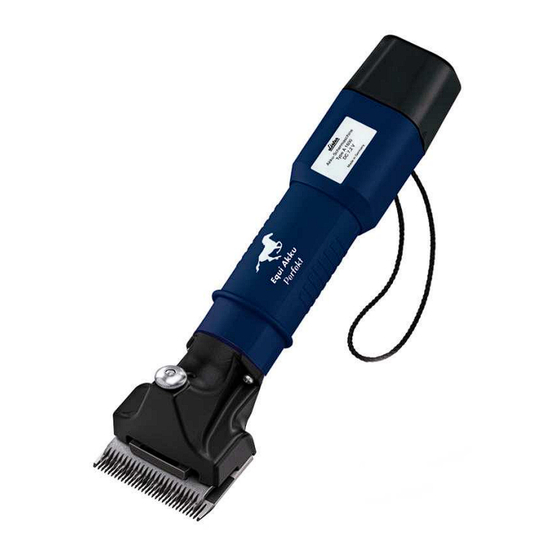

- Seite 1 BEDIENUNGSANLEITUNG AKKU - SCHERMASCHINE Equi Akku Perfekt Perfekt Perfekt Perfekt TYP A 1600-3 Equi - Clip Akku Typ A 1600 Ausgabe: 05 / 2010 (09932103326)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitsvorschriften ................ Seite 3 - 6 Allgemeines Symbole und Warnhinweise Bestimmungsgemäße Verwendung Grundlagen zur Sicherheit 1.4.1 Sicherheitsbestimmungen 1.4.2 Vorsichtsmaßnahmen für das Ladegerät 1.4.3 Vorsichtsmaßnahmen für die Akku-Blocks 1.4.4 Allgemeine Hinweise und Maßnahmen 1.4.5 Strahlung 1.4.6 Wartungs- und Inspektionspflicht 1.4.7 Schalldruckpegel 1.4.8 Vibration 1.4.9 Restgefahren... -
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften Allgemeines Diese Sicherheitsvorschriften enthalten grundlegende Hinweise, die bei Installation, Bedienung und Wartung zu beachten sind. Für alle Personen, die an und mit der Schermaschine Arbeiten, ist das Lesen der Bedienungsanleitung eine Pflicht. Die Bedienungsanleitung muss ständig am Einsatzort der Maschine verfügbar sein. Symbole und Warnhinweise In der Bedienungsanleitung werden verschiedene Symbole verwendet. -
Seite 4: Grundlagen Zur Sicherheit
Grundlagen zur Sicherheit Bewahren Sie diese Information gut auf. Die Bedienungsanleitung enthält wichtige Angaben zur Sicherheit und zur Bedienung des Akku-Ladegerätes und der Akku-Schermaschine. Der unsachgemäße Einsatz der Schermaschine und des Ladegerätes ist mit Gefahren verbunden. Für einen gefahrlosen Einsatz beachten Sie bitte folgende Maßnahmen: 1.4.1 Sicherheitsbestimmungen 1. -
Seite 5: Vorsichtsmaßnahmen Für Die Akku-Blocks
1.4.3 Vorsichtsmaßnahmen für die Akku-Blocks 1. Die Akku-Blocks nicht demontieren oder selbst reparieren. 2. Es dürfen nur vorgeschriebene Akku-Blocks verwendet werden. Gewöhnliche Trockenbatterien oder Autobatterien dürfen für Akku-Schermaschinen nicht verwendet werden. 3. Die Akku-Blocks dürfen niemals mit elektrischen Generatoren oder von einer Gleichstromversorgung geladen werden. -
Seite 6: Schalldruckpegel
1.4.7 Schalldruckpegel Der Schalldruckpegel bei der Arbeit beträgt ca. 62 dB(A). 1.4.8 Vibration Der Vibrationswert von 2,5 m/s² wird bei der Schermaschine nicht überschritten. 1.4.9 Restgefahren Sollten sich im Betrieb Gefahren und Risiken zeigen, die nicht unmittelbar mit dem Scheren der Tiere auftreten, bitten wir Sie, uns dieses mitzuteilen. Dies gilt auch bei technischen Mängeln, die Gefahren verursachen. -
Seite 7: Technische Daten Akku-Ladegerät
Technische Daten Akku-Ladegerät Typenbezeichnung: Gewicht: 1000 gr Primärspannung: 230 V AC Sekundärspannung: 9 V DC Ladestrom: Leistung: 18 W Ladedauer: ca. 120 Minuten (bei 20° C Umgebungstemperatur) Technische Daten Akku-Block 7,2 V DC 3000 mA Ausstattung 1 Schermaschine mit Scherkopf 1 Satz Schermesser (montiert) 1 Akku-Block (montiert) 1 Ladegerät... -
Seite 8: Anzeige Der Kontroll-Lampen Am Ladegerät
3. Das Ladegerät festhalten und den Akku-Block herausziehen. 4. Netzstecker des Ladegerätes aus der Steckdose ziehen. Das Ladegerät verfügt über eine rückstellbare Thermosicherung. Ein temperaturabhängiger Schalter unterbricht die Stromzuführung, sobald eine unzulässige Temperatur erreicht wird. Dies wird durch das Erlöschen der LED- Kontrolllampe sofort angezeigt. -
Seite 9: Einstellen Der Schermesser
Einstellen der Schermesser Die vom Werk gelieferte Schermaschine ist bereits scherfertig eingestellt! Einstellen der Schermesser Wartung 4.3 - Das richtige Einstellen der Schermesser. Während der Schur Das neue Schersystem arbeitet mit einem sehr geringeren Anpressdruck als bei bisher gelieferten Akku-Schermaschinen. Es ist darauf zu achten, dass die Schermesser nicht zu stark angezogen werden. -
Seite 10: Das Richtige Einstellen Der Schermesser
Untermessers mit beiliegendem Schlüssel fest. Drehen Sie die Maschine um, so dass die Regulierschraube nach oben zeigt. Kontrollieren Sie, dass die beiden Kegelstifte des Mitnehmers sich in den beiden Löchern des Obermessers befinden. Ziehen Sie die Regulierschraube (Bild 4) soweit an, bis Sie einen leichten Widerstand verspüren. -
Seite 11: Bildnachweis
Bildnachweis Seite 11... -
Seite 12: Reparaturen
Fachpersonal durchgeführt werden. Störungslisten Bei Störungen, die nicht in dieser Liste enthalten sind, setzen Sie sich bitte mit Ihrer autorisierten Service-Stelle in Verbindung oder schicken Sie das Gerät (inkl. Fehlerbeschreibung) an folgende Adresse: Lister GmbH Am Mühlenberg 3 58509 Lüdenscheid Motorenteil Störung... - Seite 13 Scherkopf Störung Ursache Behebung Obermesser bewegt - MS-Exzenter gebrochen * durch Fachwerkstatt auswechseln sich nicht - HGW-Exzenter defekt oder HGW-Exzenter erneuern fehlt - Stirnrad 53 Z. defekt * durch Fachwerkstatt auswechseln Obermesser bewegt - Ms-Exzenter ausgeschlagen * durch Fachwerkstatt auswechseln sich nicht über die - HGW-Exzenter fehlt oder ist HGW-Exzenter erneuern...
-
Seite 14: Gesamtansicht / Ersatzteile
Gesamtansicht / Ersatzteile Scherkopf 8 Equi Akku Perfekt Teilebezeichnung Bestell-Nr. Rändelschraube verzinkt 19-8001826 Scherkopfgehäuse 8 19-8001800 Federführungsstift 19-8001824 Kammanzugsfeder 19-3012014 Gleitbolzenblech 19-8001820 Gleitbolzen HGW (2 St.) 19-3030106 HGW-Exzenter 19-3030107 MS-Exzenter 19-3030108 Mitnehmer 19-3030109 Obermesser Untermesser Schraube für Untermesser 19-3030212 Bundschraube (2 St.) 19-3030113 Schraube für Handschutz M4x10 9004001065022... -
Seite 15: Motor Typ A 1600-3 Inklusive Ladegerät Und Akku-Block
Motor Typ A 1600-3 inklusive Ladegerät und Akku-Block Teilebezeichnung Bestell-Nr. Akku-Motorgehäuse, saphirblau 19-0401211 Anschlussplatte kpl. mit Anschlusssteckern, 19-0401202 Litzen, Flachsteckern und Überlastschutz Akku-Anschlussgehäuse komplett, 19-0401213 mit Haltefeder und Aufhängeschlaufe Schalter 7,2 Volt DC 19-0401206 Motor 7,2 V DC mit Zahnrad Z 11 19-0401208 PH-Schraube M 2,6 x 6 (2 St.) 9026000600042... -
Seite 16: Sonstiges
Zubehör nach deren Funktionstüchtigkeit obliegt dem Betreiber. Beachten Sie die einschlägigen Vorschriften Ihres Landes. Konformitätserklärung Dieses Gerät ist konform mit den Anforderungen folgender EU-Richtlinien: 2004/108/EG 2006/95/EG Lister – GmbH Postfach 2160 58471 Lüdenscheid Telefon: +49 2351 1060-0 Telefax: +49 2351 1060–50 Email: Vertrieb@lister.de...
