Installasjon
B2
B2
81285
81285
A

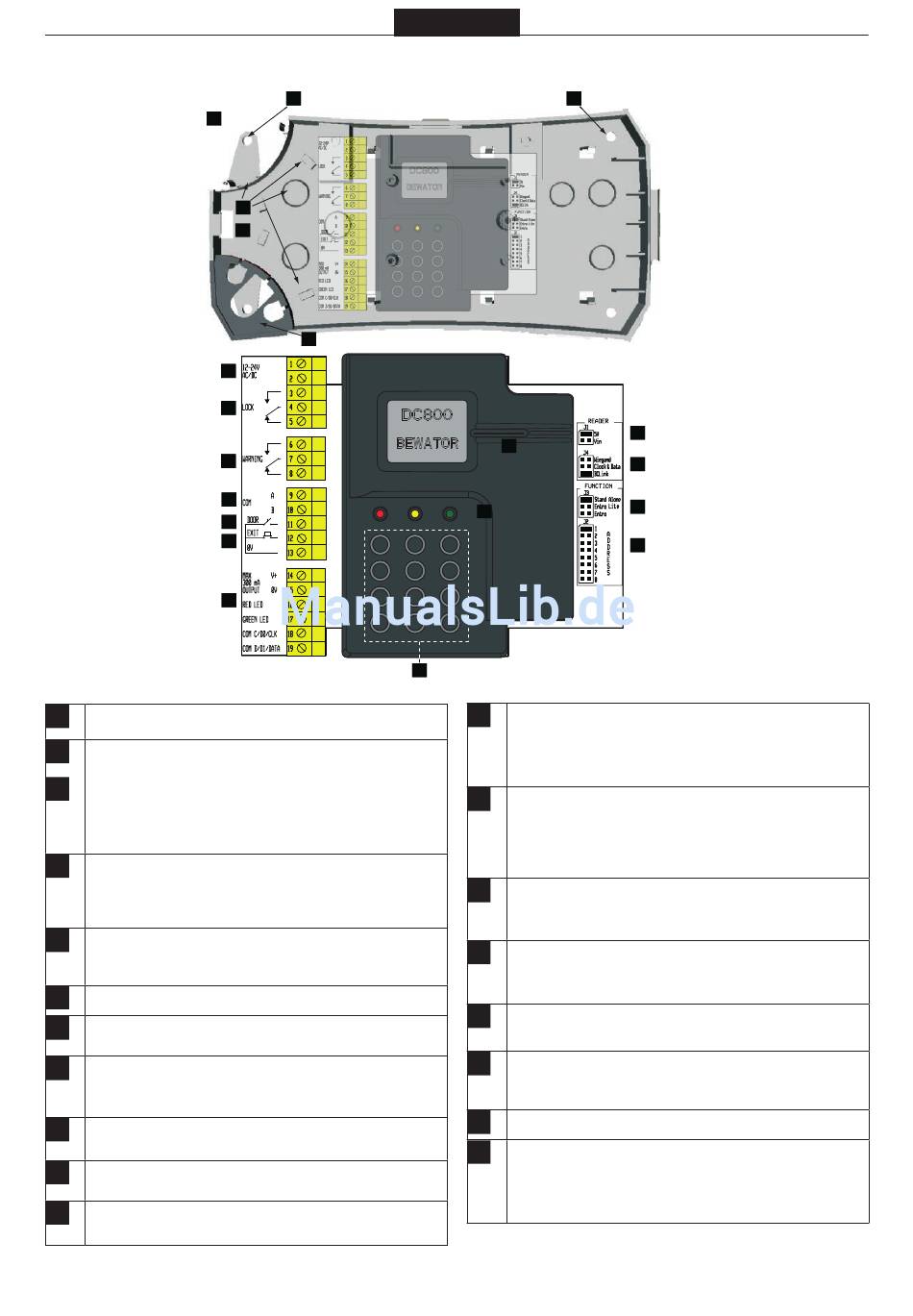

Lås som kan åpnes med vedlagt spesialnøkkel.
B1
Hjørnedetaljene kan løftes og inneholder utstansinger som kan
fungere som tetning eller skjule kabelinnføring. Plasseringen
bør beholdes (pga. mekaniske forskjeller). De er nummererte
B2
som følger:
81284 (B1) = Nedre venstre hjørne.
81285 (B2) = Øvre venstre hjørne.
C
Kabinettet skrus fast til veggen med fire skruer. To vinkler føl-
ger med for å montere kabelgjennomføringene M12x1,5 (disse
følger ikke ). Hvis vinklene skal brukes, må de fabrikkmonterte
skivene først demonteres.
D
Kablene kan enten monteres sikkert (kabel går over kanten)
eller via utstansingene som finnes på samme kant). Fester til
kabelbånd for å feste kablene.
E
Strømtilførsel: Kabelhode nr 1 og 2. 10-40V DC eller 8-28V AC.
F
Åpningsrelé. Spenningsfrie kontakter. Maksimumsbelastning
2 A.
G
Varslingsrelé, Monostabil forbikoplingsalarm, Alert eller
Overfallskode. Programvarekontrollert. Når Alert er valgt, vil
Sabotasjebryteren også aktivere releet.
H
RS485-tilkopling for kommunikasjon Com A og Com B til USB-
RIF/2 (Entro Lite), neste DC800 eller SR34i (Entro).
I
Dørkontaktinngang for dørovervåkning. Indikerer ulåst eller
låst dør.
J
Inngang for fjernåpning. Her kan en fjernåpneknapp tilkoples
(åpning innenfra).
C
C
D
D
A
A
1
1
4
4
7
7
A
A
81284
81284
B1
B1
E
E
F
F
G
G
H
H
I
I
J
J
1
1
4
4
7
7
K
K
A
A
NORSK
C
C
2
2
3
3
5
5
6
6
8
8
9
9
0
0
B
B
P
P
R
R
2
2
3
3
5
5
6
6
8
8
9
9
0
0
B
B
Q
Q
K
Tilkopling av kortlesere/tastegruppe. Maks. belastning 300
mA. Maks. avstand for BCLINK-lesere er 100 m (avhengig av
kabling). Maks. avstand for Clock & Data-lesere, f. eks. berø-
ringsfrie lesere: 50 m.
L
Bøyleblokk for valg av spenning til kortlesere/tastegruppe. +5V
eller Vin= innkommende spenning.
Advarsel! 5 volts lesere kan ødelegges hvis innstillingen ikke
er korrekt.
Standard: +5V.
M
Bøyleblokk for valg av grensesnitt - CLOCK & DATA, BCLINK
eller WIEGAND (26bit, 32bit eller 8bit PIN kode).
Standard: BCLINK.
N
Bøyleblokk for systemkonfigurasjon - Stand-Alone, Entro Lite
eller Entro.
Standard: Stand-Alone.
O
Bøyleblokk for valg adresse 1-8 for Entro Lite eller Entro.
Standard: Adresse 1.
P
Sabotasjebryter. Varsler hvis DC800-dørsentralens deksel
åpnes. Merk! Vil også aktivere releet i punkt G når dette er satt
opp som Alert.
Q
Tastegruppe 0-9 pluss A & B for å programmere DC800.
R
Når DC800 er i hvilemodus, vil den grønne LED-en blinke med
ca. 5 sekunder intervall for å bekrefte at DC800 er påslått.
L
L
M
M
N
N
O
O
