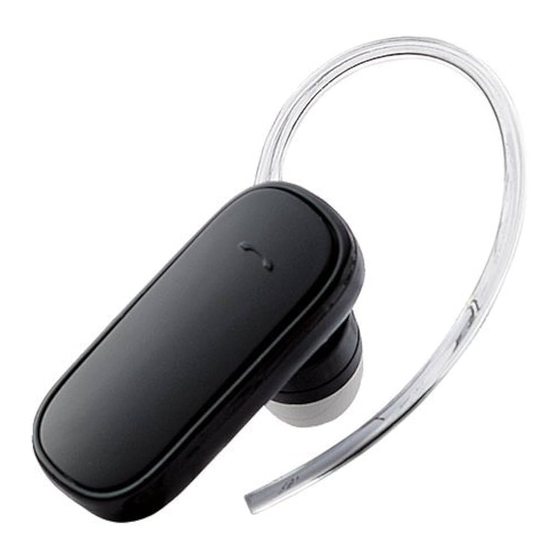

elecom LBT-HS05 Bedienungshandbuch

パッケージ内容の確認
□ ヘッ ドセット本体
□ イヤーピース （S/M/Lサイズ） ※Mはヘッ ドセッ ト本体に付属
□ イヤー フック
□ USB充電ケーブル
□ 取扱説明書 （本書）
Bluetooth Ver.3.0
基本仕様
class2
LBT-HS05
製品型番
Bluetooth 3.0 準拠
Bluetooth仕様
ワイヤレス
日 キャリア周波数 2.4GHz帯
周波数拡散方式 FHSS
ハンズフリー 本
最大半径 10m
伝送距離
語 （障害物がない場合） Class2
ヘッドセット
対応プロファイル HSP (Headset Profile)
HFP （Handsfree Profile）
LBT-HS05
記憶可能なペア
8 台
リング機器台数
取扱説明書
■主要操作一覧
マルチファンクションボタンの操作
Vo.1
電源オフの状態から約3秒間長押し
電源オン
電源オンの状態から約3秒間長押し
電源オフ
-
充電中
-
充電完了
-
バッテリー容量不足
ペアリングモード 電源オフの状態から8秒間長押し
ペアリング完了 -
電話を受ける/切る 電話着信時、通話中に短く1回押す
Checking the Package Contents
□ Headset body
□ Earpieces (S/M/L sizes) * The M size earpiece
has been installed on the headset body
□ Ear hook
□ USB charger cable
□ Instruction manual (this document)
Bluetooth Ver.3.0 Basic Specifications
class2
Product Model Number LBT-HS05
Bluetooth Specifications Bluetooth 3.0
Carrier Frequency
Wireless 2.4 GHz band
Spread-spectrum System FHSS
Hands-free
Up to a radius of 10m
Transmission Distance
(in the absence of an obstacle) Class 2
Headset
HSP (Headset Pro le)
Supported Profiles
HFP (Handsfree Pro le)
LBT-HS05
Number of Allowable
8
Paired Devices
Instruction ■List of Main Operations
Manual Operations of the Multi-function Button
Vo.1
Power On
Hold approx. 3 seconds in the power off status
Power Off Hold approx. 3 seconds in the power on status
Charging -
Fully Charged -
Insufficient Battery Level -
Pairing Mode
Hold approx. 8 seconds in the power off status
Pairing Complete -
Pick Up/Terminate Call
Press once to pick up/terminate a call
패키지 내용물 확인
□ 헤드셋 본체
□ 이어폰 (S/M/L 사이즈) * M 사이즈 이어폰은 헤드셋
본체에 장착된 상태로 제공됨
□ 이어훅
□ USB 충전 케이블
□ 취급설명서(본서)
블루투스 3.0 버전
기본 사양
class 2
제품 모델 번호 LBT-HS05
블루투스 사양 블루투스 3.0
무선 핸즈프리 한
반송파 주파수 2.4GHz 대역
국 확산대역 방식 FHSS
헤드셋
최대반경 10m
어 전송 거리
(장애물이 없는 경우) Class 2
HSP(헤드셋 프로파일)
지원 프로파일
HFP(핸즈프리 프로파일)
LBT-HS05
허용 등록장치
8
대수
■주요 조작 일람
취급설명서
다기능 버튼 조작
Vo.1
전원 켜기 전원이 꺼진 상태에서 약 3초간 길게 누름
전원 끄기 전원이 켜진 상태에서 약 3초 간 길게 누름
-
충전 중
-
충전 완료
-
배터리 용량 부족
등록 모드 전원이 꺼진 상태에서 약 8초 간 길게 누름
-
등록 완료
통화 수신/종료 통화 착신 시/통화 중에 짧게 1회 누름
各部の名称とはたらき
1台 ★マルチファンク
電源のオン/オフ、 ペアリング、 受話/終話に使うボタン。
ションボタン
各1個 （合計3個）
1個
☆LED ランプ 電源やペアリングの状態を示す青色と赤色のLED ランプ。
1本
▲マイク ハンズフリーで使用するマイク。
1部
△イヤーピース お買い上げ時には、 （ M） サイズが装着。サイズが耳に
合わない場合は、 付属のイヤーピース （S） （ L） に交換。
◆充電コネクタ 充電するときに、付属のUSB充電ケーブルを差し込む。
連続待受時間 最大120 時間
◇イヤーフック 付け替えすることで左右の耳に対応。
最大4 時間
連続通話時間
温度 5 ∼ 35℃
動作時
★
相対湿度 2 0 ∼ 8 0 ％
（ただし結露なきこと）
☆
環境条件
−10 ∼ +50℃
温度
保管時
2 0 ∼ 8 0 ％
相対湿度 （ただし結露なきこと） ◆
外形寸法（幅 高さ 奥行） 18.0 10.5 41.0mm
（突起部除く）
約7g ◇
質量
■耳への装着方法を変える
イヤーフックは、お好みの向きを変えると左右の耳に装着できます。
LEDランプの状態
赤 青 ＜右耳に装着する場合＞
- 点滅
点滅3回 -
点灯 -
-
消灯
-
点滅
交互に点滅
消灯 点滅（7秒に1回）
- -
Name and Function of Each Part
★ Multi-function
1 A button for power on/off, pairing, and pick up/terminate
button a call
One for each size (total 3)
☆LED light
Blue and red LED light, which indicate the power status or pairing mode.
1
1
▲Microphone
A microphone to use in hands-free conversation
1
△Earpieces
The M size earpiece is installed at the time of purchase.
Please try another size (S or L) if it does not t your ear.
◆Charging connector
Connect the included USB charger cable to charge the headset.
Continuous Standby Hours
Max. 120 hours
◇Ear hook
Fits both ears by changing the direction.
Continuous Talk Hours Max. 4 hours
Temperature
5-35 degrees Celsius
In
Operation ★
Relative humidity 20 - 80 % (without condensation)
☆
Environmental
Temperature -10 to +50 degrees Celsius
Conditions At
Storage
◆
Relative humidity 20 - 80 % (without condensation)
18.0 x 10.5 x 41.0 mm
External Dimensions (W x H x D)
(excluding protrusions)
◇
Weight Approx. 7 g
■Changing the Direction of Ear Hook
LED Light Status
The ear hook fits both ears by changing its direction according to your need.
Red Blue
<For Right Ear>
- Blinks
-
Blinks 3 times
-
On
Off -
-
Blinks
Blink alternately
Off Blinks (every 7 seconds)
- -
각 부분의 명칭 및 기능
1 ★다기능 버튼
전원 켜기/끄기, 장치 등록, 통화 수신/종료 등에
사용하는 버튼
각 1개(합계 3개)1
☆LED 램프
전원 상태 또는 등록 모드를 나타내는 청색 및 적색 LED 램프
1
▲마이크
핸즈프리로 통화할 때 사용하는 마이크
1
△이어폰
구매 시에 M 사이즈의 이어폰이 장착됩니다. M 사이즈가 귀에
1
맞지 않는 경우에는 다른 사이즈(S 또는 L)로 바꿔보세요.
◆충전 커넥터
부속 USB 충전 케이블을 연결하여 헤드셋을 충전하세요.
◇이어훅
연속대기시간 방향을 바꿔 착용하여 좌우 귀 형태에 맞게 조절
최대 120시간
연속통화시간 최대 4시간
온도 5~35°C
★
작동 시
상대습도 20~80% (단, 결로현상이 없는 곳) ☆
환경조건
온도
-10°C ~ +50°C
보관 시
◆
상대습도 20~80% (단, 결로현상이 없는 곳)
외형 치수(폭x높이x깊이) 18.0 x 10.5 x 41.0mm
(돌출부 제외)
◇
무게 약 7g
■이어훅 방향 바꾸기
LED 램프 상태 이어훅을 원하는 방향으로 돌려 좌우 귀 형태에 맞게 착용할 수 있습니다.
적색 청색
＜오른쪽 귀에 착용했을 때＞
- 깜빡임
3회 깜빡임 -
켜짐 -
-
꺼짐
-
깜빡임
번갈아 깜빡임
꺼짐 깜빡임(7초마다 1회)
- -
1
はじめに充電する
本製品に充電ケーブルを接続して
充電します。
充電が始まるとLEDランプが赤色で点灯します。
（約2時間で充電完了します。 ）
LEDランプが消灯したら充電完了
です。
［充電時の接続］
▲
△
充電中は赤色に点灯します。
充電が終わると消灯します。
USB充電ケーブル
＜左耳に装着する場合＞
パソコンなどの
USBポートへ
1
Charging the Headset
Connect the charger cable
to the headset.
The LED light turns on in red once charging is started.
(A full charge takes about 2 hours)
The LED light turns off when
charging is complete.
Connection for
Charging the Battery
▲
△
Turns on in red when charging.
Turns off when charging is complete.
USB charger
<For Left Ear> cable
To a USB port on a PC, etc.
1
헤드셋 충전
충전 케이블을 헤드셋에
연결하세요.
충전이 시작되면 LED 램프가 적색으로 켜집니다.
(약 2시간이면 배터리 충전이 완료됩니다.)
충전이 완료되면 LED 램프가
꺼집니다.
［배터리 충전 시 연결］
▲
△
충전 중에는 적색 램프가 켜집니다.
충전이 완료되면 꺼집니다.
USB 충전 케이블
＜왼쪽 귀에 착용했을 때＞
PC 등의 USB 포트로
2 3
ペアリング 接続と基本操作
ペアリングモードにする
接続確認します。
ココを押す ！ ココを押す ！
本製品の 「電源がオフの状態」 から、
マルチファンクションボタンを
8秒以上押し続けます。
LED ランプが赤 青 交互点滅に
なり、 ペアリ ングモードになります。
携帯電話からヘッドセットを検索
携帯電話から、 本製品を検索します。
検索方法はご使用の機器によって異なります。
設定完了 （接続完了）
携帯電話にヘッドセットを登録
一度、登録すれば次からは自動的に接続されます。
ヘッ ドセッ トがデバイス名 「LBT-HS05」 が検索画面上に
表示されたら、 選択して登録します。
LEDが青色のゆるやかな点滅(7秒に1回の点滅)に変わ
２回目以降の接続からは・ ・ ・
ると、 ペアリングの
赤⇔青 交互点滅
完了となります。
（ペアリング待機中）
緩やかな青色点滅
オフ状態からマルチファンクションボタンを
P C （ペアリング完了）
3秒間長押しすると、LEDランプが青に3回
点滅して電源がオンになります。
接続のときに必要な情報です
マルチファンクションボタンを3秒間以上
● DEVISE NAME
LBT-HS05
長押しするとLEDランプが赤色に点滅した
● PASS CODE
0000（ゼロ4つ） のち、消灯して電源が切れます。
2 3
Pairing Connection and Basic Operations
Enable the pairing mode Check the Connection
ココを押す ！
Press here!
Press and hold the multi-function button for
at least 8 seconds while the headset is
turned off. The LED light blinks in red and
blue alternately once the pairing mode is
enabled.
Search for the headset from your
mobile phone
Search for the headset from your mobile phone.
The search procedure is different depending on your phone.
Register the headset on your mobile
Setting is complete
phone
(Successfully Connected)
Once the device name of the headset "LBT-HS05" is
displayed on the search screen, select and register the
Once the headset is registered, it will be connected
headset.
automatically the next time.
The LED light blinks in blue slowly (once every 7 seconds)
once the pairing is In the subsequent connections...
Blinks in red and blue alternately
complete.
(Standby for pairing)
Blinks in blue slowly
(Pairing is complete)
PC
Press and hold the multi-function button for
three seconds while the headset is turned off.
The LED light blinks in blue three times and the
headset is turned on.
Required Information at Connection
●
DEVISE NAME LBT-HS05 Press and hold the multi-function button for
three seconds. The LED light blinks in red and
● PASS CODE
0000 (four zeros)
the headset is turned off.
2 3
등록 기본 조작
등록 모드 사용
연결을 확인하세요.
ココを押す ！
여기를 누르세요!
헤드셋 전원이 꺼진 상태에서
다기능 버튼을 최소 8초 이상
길게 눌러주세요. 등록 모드가
되면 LED 램프기 적색과
청색으로 번갈아 깜빡이게 됩니다.
휴대폰에서 헤드셋 검색
휴대폰에서 헤드셋을 검색하세요.
검색방법은 사용 기기에 따라 달라집니다.
설정 완료(연결 완료)
휴대폰에서 헤드셋 등록
헤드셋이 일단 등록되면, 다음부터는 자동적으로 연결됩니다.
헤드셋 장치 이름인 'LBT-HS05'가 검색 화면에
표시되면 선택하여 등록해 주세요. 등록이 완료되면
LED 램프가 청색으로 천천히(7초마다 1회)
이후 연결부터는...
깜빡입니다.
적색, 청색 불이 번갈아 깜빡임
(등록 대기 중)
청색 불이 천천히 깜빡임
헤드셋 전원이 꺼진 상태에서 다기능
PC
(등록 완료)
버튼을 3초 간 길게 눌러주세요. LED
램프가 청색으로 3회 깜박인 후 전원이
켜집니다.
연결 시 필요 정보
●
다기능 버튼을 3초 간 길게 눌러주세요.
장치 이름
LBT-HS05
LED 램프가 적색으로 깜빡이면서 헤드셋
●
비밀 번호
0000(숫자 0이 4개) 전원이 꺼집니다.
＜基本操作＞
電話を受ける
青色のゆるやかな点滅
ヘッドセットから着信音が聞こえたら、 マルチ
(7秒に1回の点滅)
ファンクションボタンを1回押す。
電話を切る
通話状態で、マルチファンクションボタンを
接続できたか
1回押す。
確認！確認！
発信する
任意の相手先に発信する場合は、ご使用の携帯
LEDランプが5秒に3回の点滅
状態の場合、再度ペアリング 電話側で発信操作を行い、その後出力先の切り
を実施してください。 替えを行います。
音量を調整する
本製品に音量調整ボタンはありません。
したがって、携帯電話側にてご希望の音量に調整
してください。
オートパワーオフ機能について
携帯電話の電源を切るなど、接続中の機器
からの送信が途切れた場合や、電源をオンに
電源をオンにして使えるようにする
したあと、ペアリング相手がいない場合、
約20分後に電源がオフになります。
電源をオフにする
[Basic Operations]
Picking Up a Call
Blinks in blue slowly
(every 7 seconds) Press the multi-function button once when there
is a ringtone on the headset.
Terminating a Call
Press the multi-function button once while
Check the
connection!!
the call is in progress.
Making a Call
The pairing process is
To making a call to a contact, call the contact
required again if the LED light
from your mobile phone and then switch the
blinks 3 times in 5 seconds.
output.
Adjusting Volume
There is no volume button on the headset.
You can adjust the volume from your mobile
phone.
Automatic Power Off Function
The headset turns off automatically in about 20
To turn on the headset:
mins after the transmission from the connected
device is terminated (for example when the
mobile phone is turned off), or when there is no
device available for pairing.
To turn off the headset:
＜기본 조작＞
통화 수신
청색 불이 천천히 깜빡임
(7초 간격으로)
헤드셋에서 착신음이 들리면, 다기능 버튼을
1회 누르세요.
통화 종료
연결되었는지 통화 상태에서 다기능 버튼을 1회 누르세요.
확인!!
전화 걸기
연락 상대에게 전화를 걸려면, 먼저 휴대폰에서
LED 램프가 5초에 3회
상대방에게 전화한 후 출력을 헤드셋으로
깜빡이면 다시 등록하세요.
전환하세요.
음량 조절
본 헤드셋에는 음량조절 버튼이 없습니다.
따라서, 휴대폰 쪽에서 음량을 조절하세요.
자동 전원 끄기 기능
휴대폰 전원이 꺼지는 등, 접속 중인
기기로부터 송신이 종료되거나 전원을
헤드셋 전원을 켜려면:
켰을 때 등록된 장치가 없을 경우, 약 20
분 후에 헤드셋 전원은 자동적으로
꺼지게 됩니다.
헤드셋 전원을 끄려면:
Second Edition: February 2013
