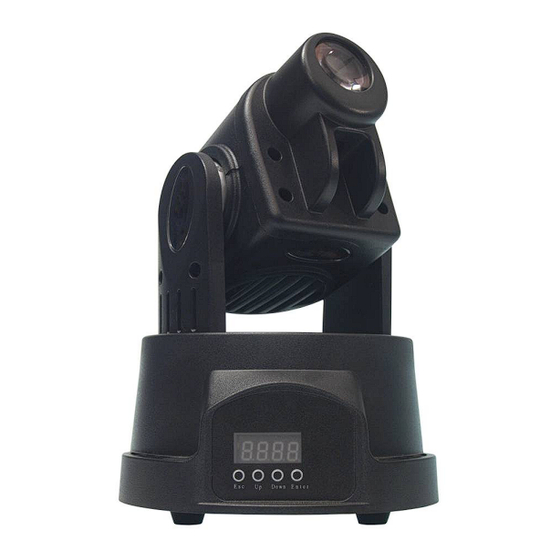

- Seite 1 MINI SPOT LED MOVINGHEAD 150.446 INSTRUCTION MANUAL GEBRUIKSAANWIJZING MODE D’EMPLOI GEBRAUCHSANLEITUNG MANUAL DE INSTRUCCIONES...
-
Seite 24: Sicherheitshinweise
Vielen Dank für den Kauf dieses SkyTec LED Moving Heads. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. - Seite 25 Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen. Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen. NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies kann Ihre Augen verletzen. Epileptiker müssen die Auswirkungen berücksichtigen, die die Effekte dieses Moving Head auf ihre Gesundheit haben können.
-
Seite 26: Dmx512 Protokoll
ANSCHLÜSSE Schließen Sie erst alle Signalkabel an, bevor Sie das Gerät ans Netz anschließen!! Anschluss, wenn mehrere Moving Heads gleichzeitig arbeiten sollen (Master/Slave) : Schließen Sie die Moving Heads über ein 3-pol. XLR Kabel wie oben angegeben an, wenn sie als Master- Slave arbeiten sollen. - Seite 27 Kanal 5 : Gobos 0-12 13-25 26-38 39-51 52-64 65-77 78-90 91-103 104-116 117-127 128-191 Positiver Regenbogeneffekt mit zunehmender Geschwindigkeit 192-255 Negativer Regenbogeneffekt mit zunehmender Geschwindigkeit 13 KANAL BETRIEB Kanal 1 : Pan-Bewegung 134-147 Grün II Das Moving Head kann um 540° horizontal 148-161 Hellgrün drehen und in jeder gewünschten Stellung...
- Seite 28 Kanal 13 : Gobos 91-103 0-12 Gobo 7 Open 104-116 13-25 Gobo 8 Gobo 1 117-127 26-38 Gobo 9 Gobo 2 128-191 Positiver Regenbogeneffekt 39-51 mit zunehmender Geschwindigkeit Gobo 3 192-255 Negativer Regenbogeneffekt 52-64 mit zunehmender Geschwindigkeit Gobo 4 65-77 Gobo 5 78-90 Gobo 6...
- Seite 29 Master Betrieb : Auto mode Master Betrieb: Geluid control mode Master Betrieb: “Easy”controller mode Slave Betrieb: Slave MODE 3: : Drücken Sie auf die ESC Taste, bis eines der vorangehenden Displays erscheint. Wählen Sie die gewünschte Funktion mit den UP/DOWN Tasten. steht für positiven PAN Betrieb, steht für negativen PAN Betrieb.
-
Seite 30: Problemlösungen
MODE 9: Die ESC Taste drücken bis auf dem Display erscheint. ENTER drücken, um die Anlage zu resetten. MODE 10: Die ESC Taste drücken bis auf dem Display erscheint. ENTER drücken, um die Anlage in Standard Betrieb (Default Mode) zurückzuschalten. Einzelbetrieb Die Geräte sind nicht an einen Controller angeschlossen, können jedoch vorher eingestellte Programme abspielen, die auf jedem Gerät anders sein können. - Seite 39 150.446 SPOT...
