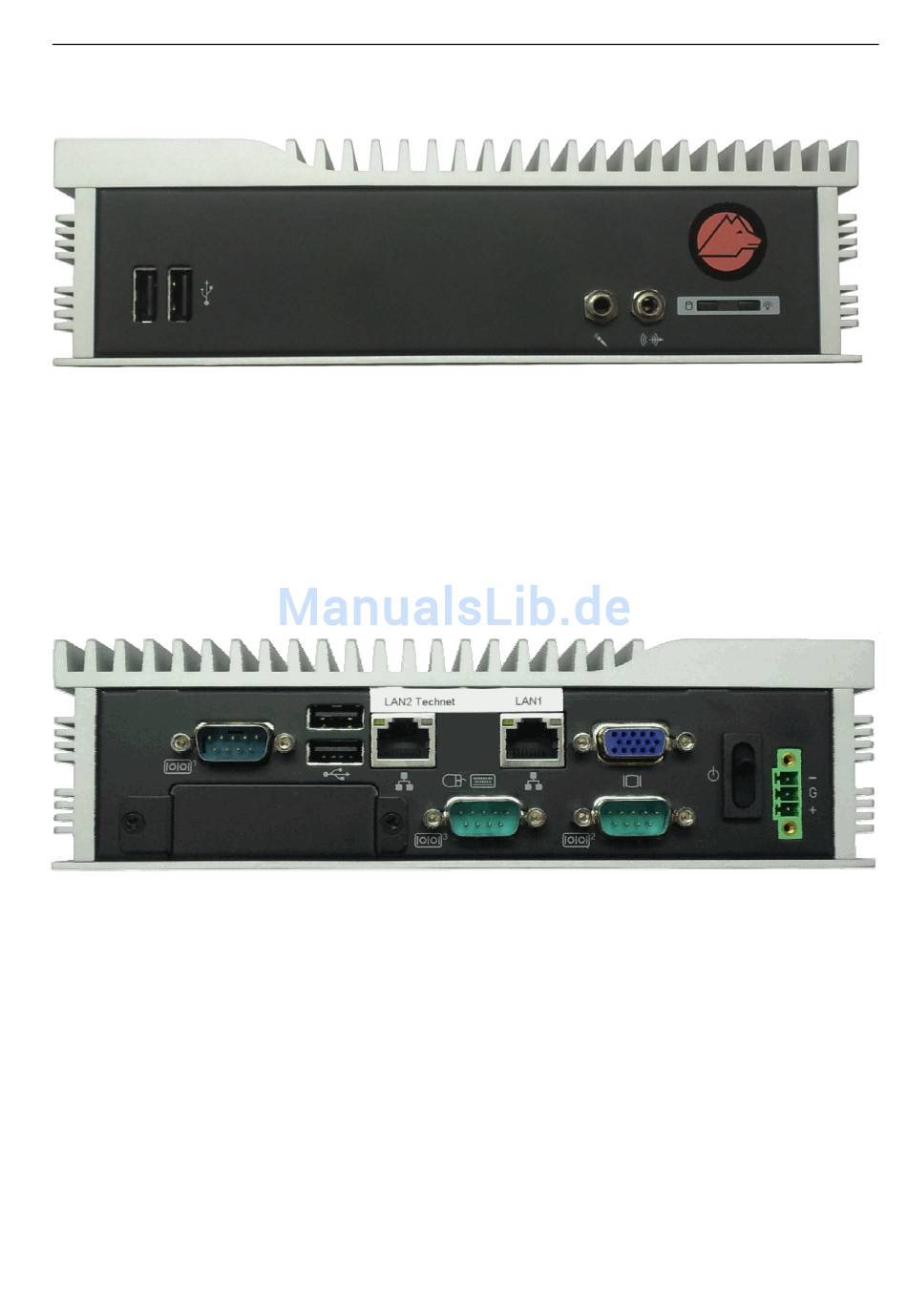

Frontseite:
A
A. USB:
B. MIC:
C. SPEAKER:
D. HD-LED (rot):
E. POWER-LED (grün):
Rückseite:
F
F. COM1:
G. CF Slot:
H. USB:
I. LAN-Port 2:
L. LAN-Port 1:
M. VGA:
N. COM3:
O. COM2:
P. On/Off-Schalter:
Q. Power Input:
2x USB 2.0
Eingang für Stereo Mikrofon
Stereo Lautsprecher-Ausgang
Hard Disk/Compact Flash Betriebsanzeige
Betriebsspannung vorhanden, System in Betrieb
H
I
G
Serielle Schnittstelle 1 RS232 (Standard Modem-Anschluss)
Einschub für Compact-Flash Speicherkarte
2x USB 2.0
10/100/1000Mbps mit LED Aktivität/Verbindung (Technet)
10/100/1000Mbps mit LED Aktivität/Verbindung (Kommunikation)
Video Ausgang für RGB-CRT/LCD
Serielle Schnittstelle 3 RS232
Serielle Schnittstelle 2 RS232 (Standard TS400-DM seriell)
Hauptschalter
Anschluss für 9-34VDC Betriebsspannung
TS400 CPU Prozessormodul
B
C
M
L
N
O
D
E
P
Q
