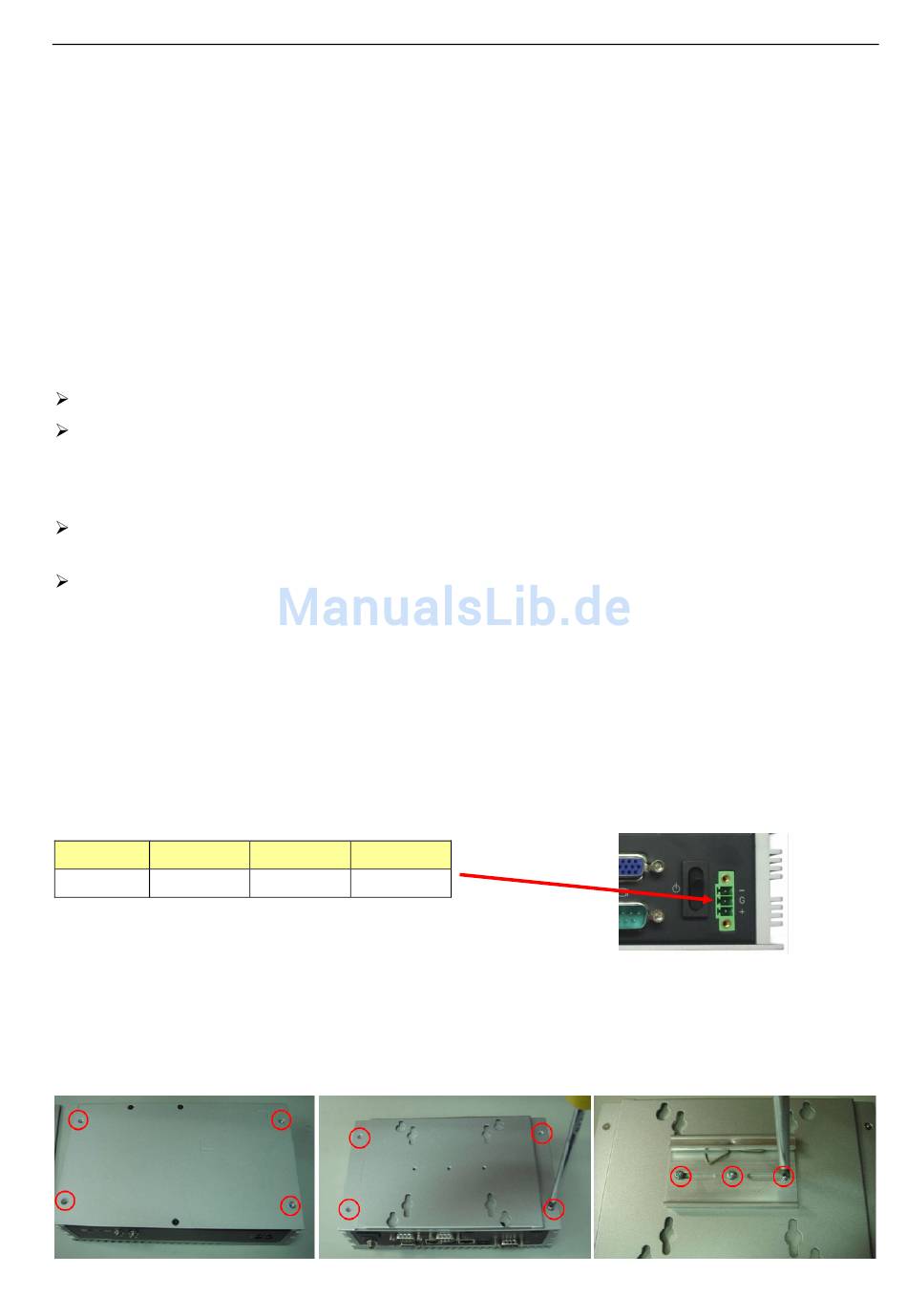

Sicherheits- und Montagehinweise
Zu Ihrer eigenen Sicherheit sowie zur Betriebssicherheit des Gerätes lesen Sie bitte vor der
Inbetriebnahme des TS400 CPU Prozessormoduls die folgenden Hinweise.
Reinigung:
Verwenden Sie keine Flüssigreiniger oder ätzende Mittel sondern ausschliesslich ein
angefeuchtetes Tuch.
Installation:
Installationsarbeiten sind nur durch ausgewiesenes Fachpersonal auszuführen.
Bitte beachten Sie die maximale Leitungslänge für das Ethernetkabel.
Montage:
Das TS400 CPU Prozessormodul darf nicht ungeschützt im Freien, in Räumen mit hoher
Luftfeuchtigkeit oder in Berührung mit Kondenswasser montiert werden.
Das TS400 CPU Prozessormodul wird mittels der mitgelieferten Montagevorrichtung auf
eine DIN-Hutschiene aufgeschnappt oder auf ein Racktablar gelegt.
Anschluss Betriebsspannung:
Die Betriebsspannung (9-34VDC) wird mit einer Schraub-Steckklemme max. 1.5mm
versorgt. Die CPU schaltet nach einem Betriebspannungs-Unterbruch automatisch wieder
ein.
Pin
Oben -
Belegung
GND / -
Montage DIN-Hutschienen Schnapper
1. Gummifüsse abschrauben
Mitte G
Unten +
Shield
Power / +
2. Grundplatte montieren
TS400 CPU Prozessormodul
3. Schappvorrichtung anschrauben
2
