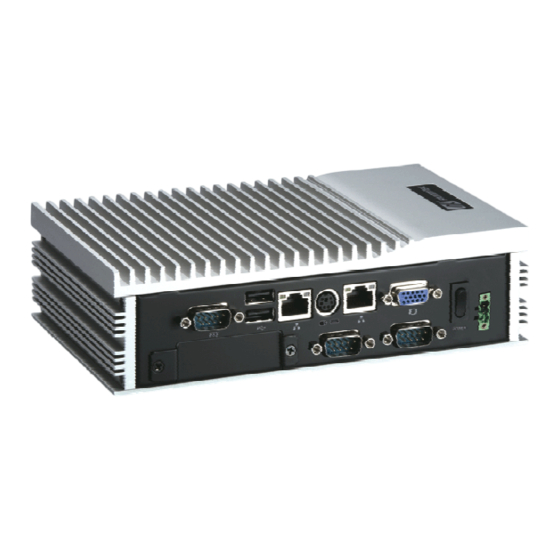

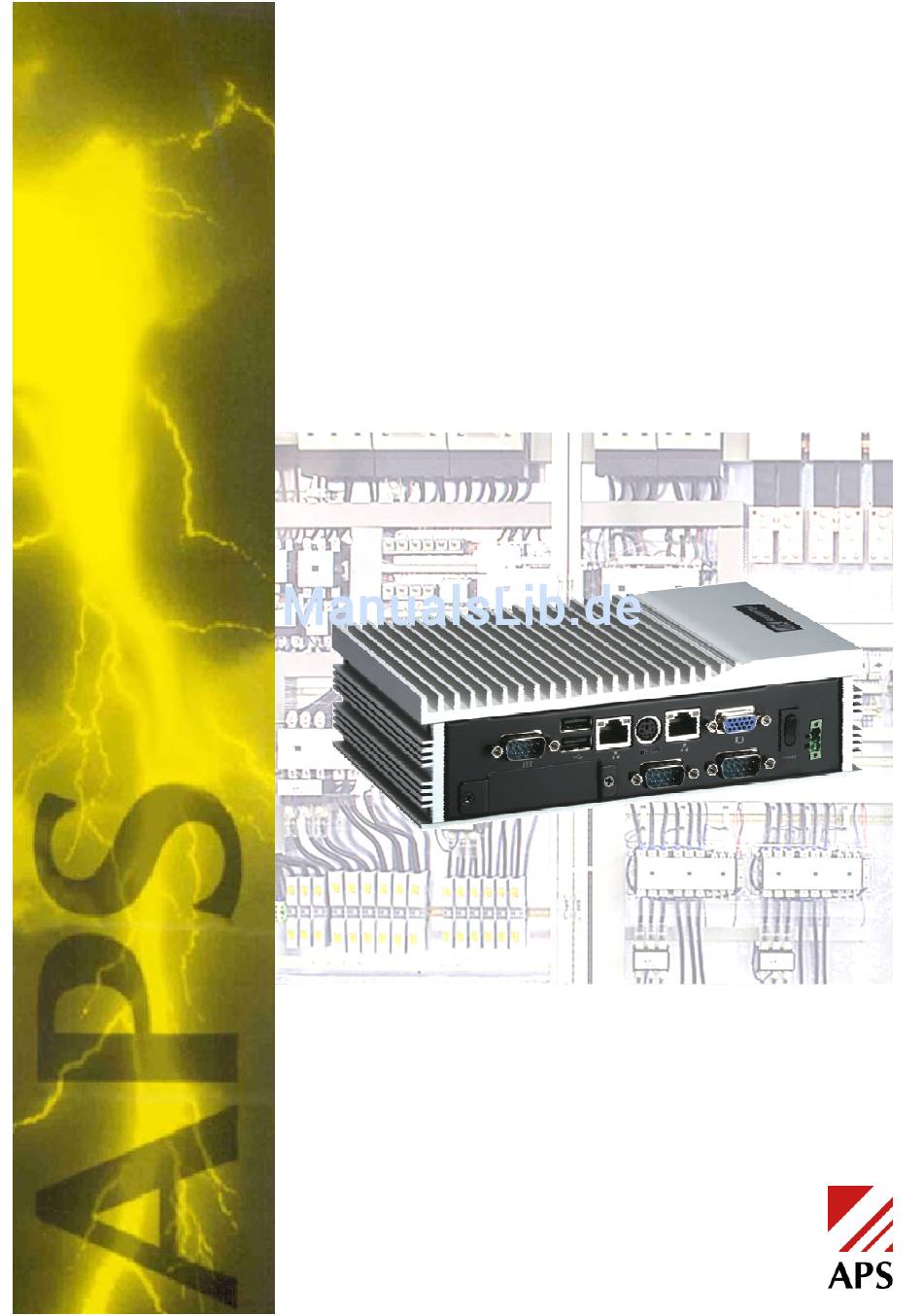

- Seite 1 Störmeldesystem TS400 Handbuch TS400 CPU Prozessormodul...
- Seite 2 Bitte beachten Sie die maximale Leitungslänge für das Ethernetkabel. Montage: Das TS400 CPU Prozessormodul darf nicht ungeschützt im Freien, in Räumen mit hoher Luftfeuchtigkeit oder in Berührung mit Kondenswasser montiert werden. Das TS400 CPU Prozessormodul wird mittels der mitgelieferten Montagevorrichtung auf eine DIN-Hutschiene aufgeschnappt oder auf ein Racktablar gelegt.
- Seite 3 10/100/1000Mbps mit LED Aktivität/Verbindung (Technet) L. LAN-Port 1: 10/100/1000Mbps mit LED Aktivität/Verbindung (Kommunikation) M. VGA: Video Ausgang für RGB-CRT/LCD N. COM3: Serielle Schnittstelle 3 RS232 O. COM2: Serielle Schnittstelle 2 RS232 (Standard TS400-DM seriell) P. On/Off-Schalter: Hauptschalter Q. Power Input: Anschluss für 9-34VDC Betriebsspannung...
- Seite 4 9-34VDC I/O WAGO Knoten = 128 Systemausbau Bedienmodule= 16 Racktablar Montage DIN-Schiene (Zubehör im Lieferumfang) Bestellhinweise: 832.700.106 TS400 CPU Prozessormodul inkl. Firmware Massbild: Prinzipschema: Handbuch_TS400_CPU.de 05.13 APS systems AG Tel. +41 (0)62 389 88 88 Neumatt 4 Fax. +41 (0)62 389 88 80...
