Installation und Programmierung
Wählen Sie für die Installation des Produkts einen sauberen, staubfreien und trockenen Ort. Sorgen Sie
dafür, dass die für dieses Produkt geltenden Umweltbedingungen für Umgebungstemperatur und
Feuchtigkeit eingehalten werden.
Erforderliche Anschlüsse am ECOLINE Quadrantenteiler
1. Kameras
Verbinden Sie den Videoausgang der Kameras (oder anderer Videoquellen) mit
den entsprechenden Videoeingängen für Kam 1~4 am ECOLINE Quadrantenteiler.
2. Hauptmonitor
Verbinden Sie mit dem Videoausgang des ECOLINE Quadrantenteilers einen Videomonitor (PAL/CCIR
kompatibel) mit einem 1Vs-s Videoeingang. Dieser Monitor ermöglicht nun die Betrachtung von Live-Bildern
oder aufgezeichneten Videodaten im gewählten Anzeigeformat.
3. Spannung
Nutzen Sie das beiliegende Steckernetzteil (230VAC/12VDC 1,0A), um den ECOLINE Quadrantenteiler mit
Spannung zu versorgen.
Weitere optionale Anschlüsse
1. Rekorder Ausgang
Verbinden Sie den Videoeingang Ihres Aufzeichnungsgeräts (PAL/CCIR
kompatibel) mit dem „Rekorder Ausgang" des ECOLINE Quadrantenteilers.
2. Rekorder Eingang
Verbinden Sie den Videoausgang Ihres Aufzeichnungsgeräts (PAL/CCIR
kompatibel) mit dem „Rekorder Eingang" des ECOLINE Quadrantenteilers.
3. Alarm

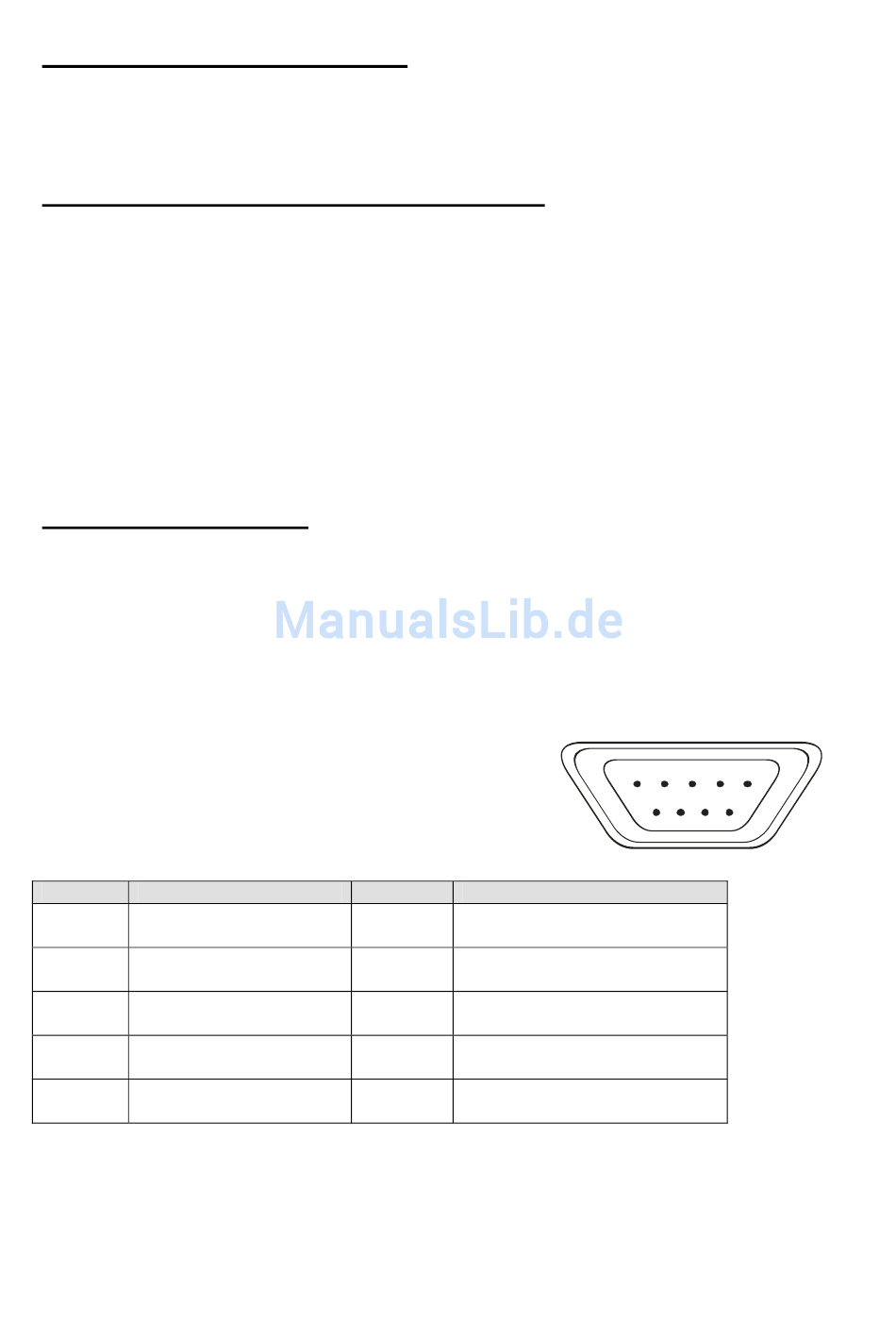

Verbinden Sie externe Alarmkontakte mittels
dem mitgelieferten D-SUB Stecker mit dem
„ALARM"-Anschluss des ECOLINE Quadrantenteilers.
Pin Nr.
Zuordnung
1
Alarm Eingang 1
2
Alarm Eingang 2
3
Alarm Eingang 3
4
Alarm Eingang 4
5
Masse
Pin Nr.
Zuordnung
6
Masse
7
Alarm Ausgang NO
8
Gemeinsamer
9
Alarm Ausgang NC
9
5
4
3
2
1
9
8
7
6
