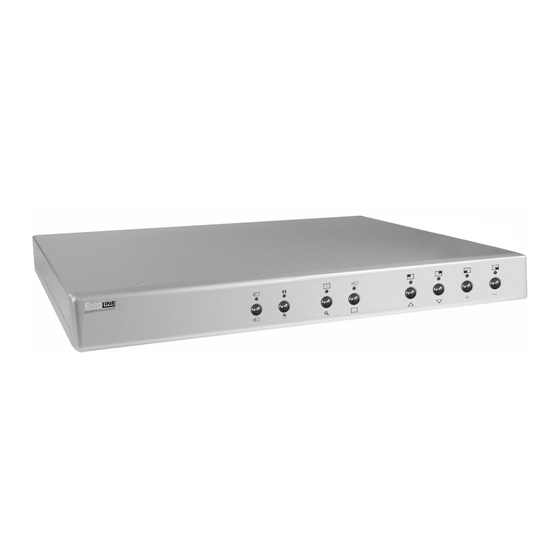

Digitaler Farb-Quadrantenteiler
(PAL/NTSC-SYSTEM)
INSTALLATIONSANLEITUNG
Installation Guide (UK).......................... 19
Instructions d'installation (F).................. 37
Istruzioni per installazione (I)................. 55
Installatieaanwijzingen (NL).................. 73
Installations Guide (DK).......................... 91
TV8229
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABUS Security-Center ECOLINE TV8229
Inhaltszusammenfassung für ABUS Security-Center ECOLINE TV8229
- Seite 1 Digitaler Farb-Quadrantenteiler (PAL/NTSC-SYSTEM) INSTALLATIONSANLEITUNG Installation Guide (UK)……..……………… 19 Instructions d’installation (F)…..…………. 37 Istruzioni per installazione (I)....55 Installatieaanwijzingen (NL)..……….…. 73 Installations Guide (DK)......91 TV8229...
-
Seite 2: Sicherheitshinweise
Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses ECOLINE Farb-Quadrantenteilers. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..........................2 Lieferumfang ............................4 Übersicht ............................5 Systemaufbau ............................6 Tastensperre............................6 Werksreset ............................6 Beschreibung der Bedientasten......................7 Rückseitige Anschlüsse ......................... 8 Installation und Programmierung......................9 Einführung in die Programmierung ...................... 10 Programmiermenü ..........................11 Benennung ........................... 11 Datum und Uhrzeit ........................ -
Seite 4: Lieferumfang
Lieferumfang Umverpackung ECOLINE Quadrantenteiler Netzteil mit Anschlusskabel Installationshandbuch Anschlussstecker für Alarmein- und ausgänge... -
Seite 5: Übersicht
Übersicht • 4-Kanal Duplex Quadrantenteiler • Echtzeitanzeige (50 Halbbilder/Sekunde) • integrierter Bewegungssensor für jede Kamera mit wählbarer Empfindlichkeit • je ein Alarmeingang pro Kamera, ein Alarmausgang für Alarmaufzeichnung • 2 Videoausgänge für Live-Bild und Rekorder • 20-fach Ereignisspeicher, deutschsprachiges On-Screen-Menü •... -
Seite 6: Systemaufbau
Systemaufbau Tastensperre 1. Drücken Sie die Taste (1) kurz und das OSD des Quadrantenteilers wird angezeigt. 2. Wählen Sie mit Hilfe der Pfeil-Tasten (5) und ▼ (6) den Punkt „TASTENSPERRE“. 3. Wählen Sie mit Hilfe der +/- Tasten (7) und (8) den Punkt „AN“. 4. -
Seite 7: Beschreibung Der Bedientasten
Beschreibung der Bedientasten Dieser Teil der Anleitung gibt Ihnen einen kurzen Überblick über die vorhandenen Bedien- und Kontrolltasten, sowie der Ein- und Ausgänge des ECOLINE Quadrantenteilers. Alle Tasten haben eine Doppelfunktion. Die Hauptfunktion ist oberhalb der Taste angegeben, die zweite Funktion steht jeweils unter der Taste und wird aktiviert, indem die Taste für mindestens zwei Sekunden gedrückt wird. -
Seite 8: Rückseitige Anschlüsse
Rückseitige Anschlüsse Spannung 12VDC Schließen Sie hier den Stecker des beiliegenden Steckernetzteils 12VDC, 1A an. Alarm Dieser D-Sub Steckkontakt, ermöglicht den Anschluss von bis zu 4, den Kameraeingängen zugeordneten, potentialfreien (NO) oder TTL/CMOS Alarmkontakten. Darüber hinaus bietet dieser Anschluss einen Alarmrelais- Ausgang (NO/NC). -
Seite 9: Installation Und Programmierung
Installation und Programmierung Wählen Sie für die Installation des Produkts einen sauberen, staubfreien und trockenen Ort. Sorgen Sie dafür, dass die für dieses Produkt geltenden Umweltbedingungen für Umgebungstemperatur und Feuchtigkeit eingehalten werden. Erforderliche Anschlüsse am ECOLINE Quadrantenteiler 1. Kameras Verbinden Sie den Videoausgang der Kameras (oder anderer Videoquellen) mit den entsprechenden Videoeingängen für Kam 1~4 am ECOLINE Quadrantenteiler. -
Seite 10: Einführung In Die Programmierung
Einführung in die Programmierung Das Programmiermenü ermöglicht Ihnen folgende Einstellungen vorzunehmen: Kamerabenennung Datum und Uhrzeit Anpassung der Bildeinstellung für jede Kamera Bewegungssensor Ereignisspeicher Umschaltzeit Tastensperre Alle eingegebenen Werte werden in einem nicht flüchtigen Speicher gespeichert und stehen selbst nach einem längeren Spannungsausfall zur Verfügung. HINWEIS Um die gewünschte Einstellung vornehmen zu können, müssen Sie sich im Programmiermenü... -
Seite 11: Programmiermenü
Programmiermenü Benennung Der Menüpunkt „Benennung“ zeigt Ihnen folgende Angaben: 10-00-03 22:12:05 enennung für Kameraeingang 1 bis 4. BENENNUNG Insbesondere bei vier angeschlossenen Kameras ist es für den KAM1: KAM2: Betrachter sehr hilfreich zu wissen, an welchem Ort die KAM3: KAM4: entsprechende Kamera installiert ist, oder welche Kamera aktuell VERLASSEN: MENUTASTE 2 SEK. -
Seite 12: Individuelle Bildeinstellung
Individuelle Bildeinstellung Der Menüpunkt individuelle Bildeinstellung zeigt Ihnen Folgendes: 10-00-03 22:12:05 Helligkeit HELLIGKEIT:50 HELLIGKEIT:50 KONTRAST:40 KONTRAST:40 Kontrast SAETTIGNUNG:40 SAETTIGUNG:40 FARBE:50 FARBE:50 Sättigung HELLIGKEIT:50 HELLIGKEIT:50 Farbe KONTRAST:40 KONTRAST:40 SAETTIGNUNG:40 SAETTIGUNG:40 FARBE:50 FARBE:50 VERLASSEN: MENUTASTE 2 SEK. Jeder dieser Werte erlaubt Ihnen eine individuelle Abstimmung des Kamerabildes jeder Kamera. -
Seite 13: Bewegungssensor
Bewegungssensor Der Menüpunkt Bewegungssensor liefert Ihnen folgende Anzeige: 10-00-03 Kamera 1 22:12:05 SENSOR Kamera 2 KAM1: KAM2: Kamera 3 KAM3: KAM4 Kamera 4 VERLASSEN: MENUTASTE 2 SEK. Sie können die Empfindlichkeit des Bewegungssensors für jede Kamera individuell einstellen. Es wird stets das gesamte Bild auf Bewegung überwacht. -
Seite 14: Umschaltmodus
Umschaltmodus Der Menüpunkt Umschaltmodus zeigt Ihnen folgende Anzeigen: 10-00-03 22:12:05 Auswahl der Kameras UMSCHALTZEIT KAM1: Umschaltzeit KAM2: KAM3: KAM4 QUAD: ZEIT: Dieser Wert legt fest, wie lange das jeweilige Kamerabild im VERLASSEN: MENUTASTE 2 SEK. Umschaltmodus angezeigt wird und welche Kameras im Umschaltmodus angezeigt werden sollen. -
Seite 15: Tastensperre
Tastensperre Der Menüpunkt Tastensperre zeigt Ihnen folgende Anzeigen: 10-00-03 22:12:05 Tastensperre MENU BENENNUNG DATUM&ZEIT BILDEINSTELLUNG SENSOR In diesem Menü können Sie die Tastensperre für das Gerät EREIGNISSE UMSCHALTMODUS aktivieren. Wenn Sie die Einstellung auf AN setzen und dieses Menü EINSTELLUNGEN TASTENSPERRE: AUS rlassen, sind bis auf die Menü-Taste alle anderen Tasten gesperrt. -
Seite 16: Bedienung Des Ecoline Quadrantenteilers
Bedienung des ECOLINE Quadrantenteilers Die Bedienung des ECOLINE Quadrantenteilers gestaltet sich denkbar einfach. Viele Funktionen können vom Betreiber des Quadrantenteilers auch intuitiv ausgeführt werden. In diesem Teil der Anleitung werden alle Funktionen für den Betreiber des ECOLINE Quadrantenteilers einzeln beschrieben. Der Quadrantenteiler verfügt über drei verschiedene Basis-Anzeigemodi: a) Programmiermenü... -
Seite 17: Einstellung Des 2-Fach Digitalzooms
Einstellung des 2-fach Digitalzooms Der Quadrantenteiler ist in der Lage, eine Kamera als Vollbild darzustellen. Zusätzlich kann ein, in seiner Position veränderbarer digitaler 2-fach Zoom aktiviert werden. Die Vollbildanzeige erreichen Sie durch das Drücken einer beliebigen Kamerataste (1-4). Das gewählte Kamerabild wird angezeigt. Während der Betrachtung eines Vollbilds einer Kamera können Sie über die Zoom-Taste den digitalen 2-fach Zoom aktivieren. -
Seite 18: Technische Daten
Technische Daten Videostandard: NTSC: 525 Zeilen, 60 Halbbilder/Sekunde PAL: 625 Zeilen, 50 Halbbilder/Sekunde Anschlüsse: Kamera: 4x Eingänge 1Vs-s (BNC) 4x Durchschleifausgänge 1Vs-s (BNC) Monitor: 1x BNC 1Vs-s, 75Ohm Rekorder: 2x BNC 1Vs-s Auflösung: 1024(H) x 768(V) CCIR: 8bit, 256 Graustufen PAL: 24bit, 16 Mio.
