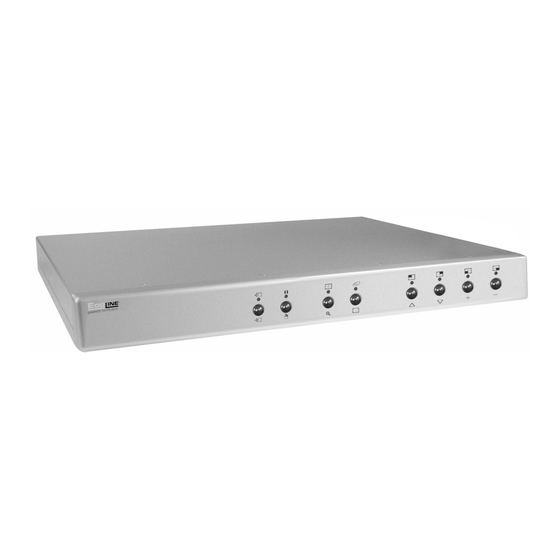

Digitaler S/W-Quadrantenteiler
(CCIR/EIA-SYSTEM)
INSTALLATIONSANLEITUNG
Installation Guide (UK).......................... 19
Instructions d'installation (F).................. 37
Istruzioni per installazione (I)................. 55
Installatieaanwijzingen (NL).................. 73
Installations Guide (DK).......................... 92
TV8228
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABUS Security-Center ECOLINE TV8228
Inhaltszusammenfassung für ABUS Security-Center ECOLINE TV8228
- Seite 1 Digitaler S/W-Quadrantenteiler (CCIR/EIA-SYSTEM) INSTALLATIONSANLEITUNG Installation Guide (UK)……..……………… 19 Instructions d’installation (F)…..…………. 37 Istruzioni per installazione (I)....55 Installatieaanwijzingen (NL)..……….…. 73 Installations Guide (DK)......92 TV8228...
-
Seite 2: Sicherheitshinweise
Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses ECOLINE S/W-Quadrantenteilers. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise....................2 Lieferumfang......................4 Übersicht........................5 Systemaufbau ......................6 Werksreset........................ 6 Beschreibung der Bedientasten ................... 7 Installation und Programmierung ................9 Einführung in die Programmierung................9 Programmiermenü....................10 Benennung ......................11 Datum und Uhrzeit....................11 Anzeigemodus..................... 12 Umschaltmodus....................13 Alarmmodus...................... -
Seite 4: Lieferumfang
Lieferumfang Umverpackung ECOLINE Quadrantenteiler Netzteil mit Anschlusskabel Installationshandbuch Anschlussstecker für Alarmein- und ausgänge... -
Seite 5: Übersicht
Übersicht • 4-Kanal Duplex Quadrantenteiler • Echtzeitanzeige (50 Halbbilder/Sekunde) • integrierter Bewegungssensor für jede Kamera mit wählbarer Empfindlichkeit • je ein Alarmeingang pro Kamera, ein Alarmausgang für Alarmaufzeichnung • 2 Videoausgänge für Live-Bild und Rekorder • 80-fach Ereignisspeicher, deutschsprachiges On-Screen-Menü •... -
Seite 6: Systemaufbau
Systemaufbau Werksreset Um den ECOLINE S/W-Quadrantenteiler wieder auf Werkseinstellungen zurückzusetzen ist der Reset-Taster zu betätigen, der sich im Gehäuse des Quadrantenteilers befindet. Trennen Sie dazu den Quadrantenteiler von allen Anschlüssen, öffnen Sie das Gehäuse, stecken Sie die 12V DC Versorgung wieder an und drücken Sie im Anschluss daran den Reset-Taster. -
Seite 7: Beschreibung Der Bedientasten
Beschreibung der Bedientasten Dieser Teil der Anleitung gibt Ihnen einen kurzen Überblick über die vorhandenen Bedien- und Kontrolltasten, sowie der Ein- und Ausgänge des ECOLINE Quadrantenteilers. Bis auf eine Taste verfügen alle Tasten über eine Doppelfunktion. Die Hauptfunktion ist oberhalb der Taste angegeben, die zweite Funktion steht jeweils unter der Taste und wird aktiviert, indem die Taste für mindestens zwei Sekunden gedrückt wird. -
Seite 8: Rückseitige Anschlüsse
Rückseitige Anschlüsse Spannung 12VDC Schließen Sie hier den Stecker des beiliegenden Steckernetzteils 12VDC, 1A an. Alarm Dieser D-Sub Steckkontakt, ermöglicht den Anschluss von bis zu 4, den Kameraeingängen zugeordneten, potentialfreien (NO) oder TTL/CMOS Alarmkontakten. Darüber hinaus bietet dieser Anschluss einen Alarmrelais- Ausgang (NO). -
Seite 9: Installation Und Programmierung
Installation und Programmierung Wählen Sie für die Installation des Produkts einen sauberen, staubfreien und trockenen Ort. Sorgen Sie dafür, dass die für dieses Produkt geltenden Umweltbedingungen für Umgebungstemperatur und Feuchtigkeit eingehalten werden. Erforderliche Anschlüsse am ECOLINE Quadrantenteiler 1. Kameras Verbinden Sie den Videoausgang der Kameras (oder anderer Videoquellen) mit den entsprechenden Videoeingängen für Kam 1~4 am ECOLINE Quadrantenteiler. -
Seite 10: Einführung In Die Programmierung
Einführung in die Programmierung Das Programmiermenü ermöglicht Ihnen folgende Einstellungen vorzunehmen: Kamerabenennung Datum und Uhrzeit Anzeigemodus Umschaltzeit Alarmeinstellung Bewegungssensor Ereignisspeicher Alle eingegebenen Werte werden in einem nicht flüchtigen Speicher gespeichert und stehen selbst nach einem längeren Spannungsausfall zur Verfügung. HINWEIS Um die gewünschte Einstellung vornehmen zu können, müssen Sie sich im Programmiermenü... -
Seite 11: Programmiermenü
Programmiermenü Benennung Der Menüpunkt „Benennung“ zeigt Ihnen folgende Angaben: Benennung für Kameraeingang 1 bis 4. BENENNUNG 1. KA 1: KAMERA 1 Insbesondere bei vier angeschlossenen Kameras ist es für den 2. KA 2: KAMERA 2 3. KA 3: KAMERA 3 Betrachter sehr hilfreich zu wissen, an welchem Ort die 4. -
Seite 12: Anzeigemodus
Anzeigemodus Der Menüpunkt Anzeigemodus zeigt Ihnen folgende Anzeigen: Grauwert der Trennungslinie Grauwert der Anzeige bei Videoverlust ANZEIGEMODUS Grauwert der Anzeige des Hintergrundes 1. LINIE: WEISS 2. K.BILD: WEISS Videonorm 3. H-GRUND: WEISS 4. V-NORM: CCIR Kontrastlevel 5. KONTRASTLEVEL Helligkeitslevel 6. HELLIGKEITSLEVEL 7. -
Seite 13: Umschaltmodus
Umschaltmodus Der Menüpunkt Umschaltmodus zeigt Ihnen folgende Anzeigen: Auswahl der Kameras UMSCHALTMODUS Umschaltzeit UMSCHALTZEIT 1. KA 1: 02 SEK 2. KA 2: 02 SEK 3. KA 3: 02 SEK 4. KA 4: 02 SEK Dieser Wert legt fest, wie lange das jeweilige Kamerabild im QUAD: AUS Umschaltmodus angezeigt wird und welche Kameras im Umschaltmodus angezeigt werden sollen. -
Seite 14: Bewegungssensor
Bewegungssensor Der Menüpunkt Bewegungssensor liefert Ihnen folgende Anzeige: EINGANG SENSOR POSITION 1. EINGANG: KA 1 2. POSITION: AUS SENSITIVITAET 3. SENSITIVITAET: 1 REAKTIONSZEIT 4. REAKTIONSZEIT: 15 Sie können die Empfindlichkeit und die Position des Bewegungssensors für jede Kamera individuell einstellen. Im Bewegungsfall wird auch der externe Alarmkontakt aktiviert. -
Seite 15: Ereignisspeicher
Ereignisspeicher Der Menüpunkt Ereignisspeicher zeigt Ihnen folgende Anzeigen: Datum und Uhrzeit der letzten 80 Ereignisse EREIGNISSPEICHER SEITE 0 LETZTE EREIGNISSE mit Angabe Alarmursache und der Kamera. B KA1 01/01/2004 00:00:00 B KA1 01/01/2004 00:00:00 B KA1 01/01/2004 00:00:00 Diese Anzeige dient lediglich der Übersicht. Es können keine B KA1 01/01/2004 00:00:00 B KA1 01/01/2004... -
Seite 16: Bedienung Des Ecoline Quadrantenteilers
Bedienung des ECOLINE Quadrantenteilers Die Bedienung des ECOLINE Quadrantenteilers gestaltet sich denkbar einfach. Viele Funktionen können vom Betreiber des Quadrantenteilers auch intuitiv ausgeführt werden. In diesem Teil der Anleitung werden alle Funktionen für den Betreiber des ECOLINE Quadrantenteilers einzeln beschrieben. Der Quadrantenteiler verfügt über drei verschiedene Basis-Anzeigemodi: a) Programmiermenü... -
Seite 17: Einstellung Des Digitalzooms
Einstellung des Digitalzooms 1. Der Quadrantenteiler ist in der Lage, eine Kamera als Vollbild darzustellen. Zusätzlich kann ein, in seiner Position veränderbarer digitaler Zoom aktiviert werden. 2. Die Vollbildanzeige erreichen Sie durch das Drücken einer beliebigen Kamerataste (1-4). Das gewählte Kamerabild wird angezeigt. 3. -
Seite 18: Technische Daten
Technische Daten Videostandard: EIA: 525 Zeilen, 60 Halbbilder/Sekunde CCIR: 625 Zeilen, 50 Halbbilder/Sekunde Anschlüsse: Kamera: 4x Eingänge 1Vs-s (BNC) 4x Durchschleifausgänge 1Vs-s (BNC) Monitor: 1x BNC 1Vs-s, 75Ohm Rekorder: 2x BNC 1Vs-s Auflösung: 1024(H) x 768(V) CCIR: 8bit, 256 Graustufen Alarm: Eingänge: 4x TTL...
