Intermec SF51 Anleitung Seite 2

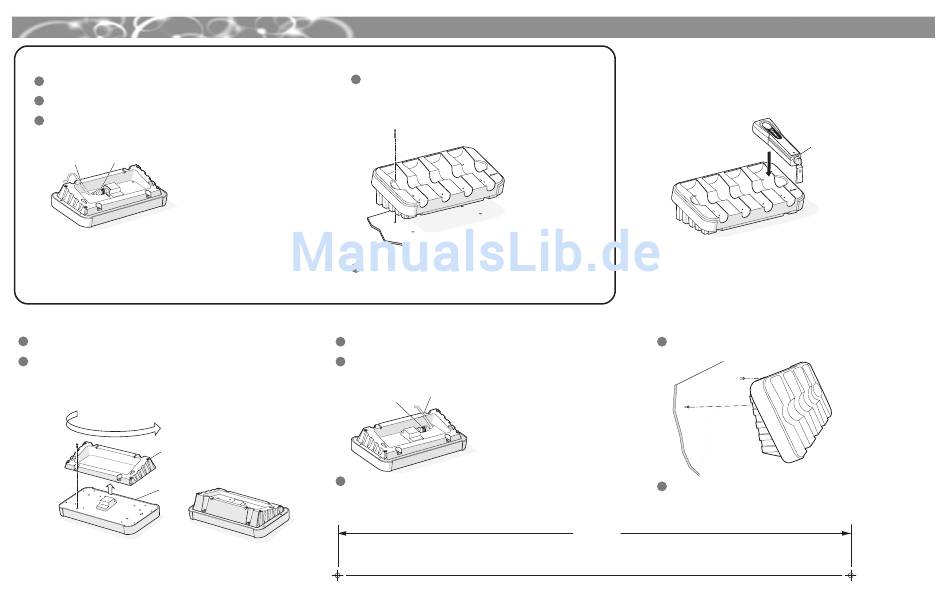

Waagrechter Einbau
1
Wählen Sie einen Anbringungsort für das Ladegerät aus, der höchstens 1,5 m
(5 ft) von einer Steckdose entfernt ist.
2
Verwenden Sie das Ladegerät als Montagevorlage, markieren und bohren Sie
vier Löcher in die Montagefläche.
3
Verbinden Sie den Steckverbinder des Wechselstromnetzteils mit dem
Ladegerät; verlegen Sie das Kabel durch den Kabalkanal.
Power
Cable
Kabelführung Netzstecker
connector
feed
Senkrechter Einbau
1
Wählen Sie einen Anbringungsort für das Ladegerät aus, der höchstens 1,5 m (5 ft)
von einer Steckdose entfernt ist.
2
Entfernen Sie die vier Schrauben und bereiten Sie die Montageplatte für den
senkrechten Einbau vor.
A Entfernen Sie die Montageplatte vom Ladegerätsockel und drehen Sie die
Montageplatte um 180 Grad.
B Befestigen Sie die Montageplatte am Ladegerätsockel.
180º
Schraube
Screw
(4 Stellen)
(4 places)
Montageplatte
Mounting
plate
Ladegerätsockel Charger
base
A
4
Befestigen Sie das Ladegerät an der Montagefläche. Setzen Sie die
Schrauben durch die vier Löcher im Ladegerät ein und befestigen Sie es
an der Montagefläche. Intermec empfiehlt, vier Halbrundkopfschrauben
#8 mit einer Mindestlänge von 7,6 cm (3 Zoll) und einem
Höchstkopfdurchmesser von 0,92 cm (3/8 Zoll) zu verwenden.
Befestigungsschraube
Mounting screw
(4 Stellen)
(4 places)
5
Schließen Sie das Netzteil an der Steckdose an.
3
Verwenden Sie die Abmessungen für die senkrechte Montage unten, markieren und
bohren Sie zwei Löcher in die Montagefläche.
4
Verbinden Sie den Steckverbinder des Wechselstromnetzteils mit dem Ladegerät;
verlegen Sie das Kabel durch den Kabalkanal.
Power
Netzstecker
connector
5
Bauen Sie die geeigneten Schrauben durch die beiden in Schritt 3 gebohrten Löcher
ein. Dabei müssen Sie einen 0,64 cm (1/4 Zoll) breiten Spalt zwischen der
Montagefläche und dem Schraubenkopf lassen. Intermec empfiehlt, zwei
Flachkopfholzschrauben #10 mit einer Mindestlänge von 2,54 cm (1 Zoll) und einem
Höchstkopfdurchmesser von 0,98 mm (3/8 Zoll) zu verwenden.
Abmessungen für die senkrechte Mountage
B
Maßstab 1:1 Reproduktionen oder Kopien sind evtl. nicht maßstabsgetreu.
Cable
feed
Kabelführung
23 cm (9 Zoll) 23 cm (9 in)
Anleitung für das Ladegerät mit vier SF51-Ladesteckplätzen
Aufladen der Modelle SF51
•
Setzen Sie bis zu vier Modelle SF51 in das Ladegerät ein.
Die Statusleuchten der einzelnen Modelle SF51 leuchten auf und weisen dadurch den
Ladezustand der Akkus aus. Weitere Informationen sind in der Tabelle
„Beschreibungen der SF51-Statusleuchte" zu finden.
Statusleuchte
6
Setzen Sie die zwei Langlöcher im Ladesockel über die zwei Schraubenköpfe und
schieben Sie das Ladegerät nach unten, bis es einrastet.
7
Schließen Sie das Netzteil an der Steckdose an.
