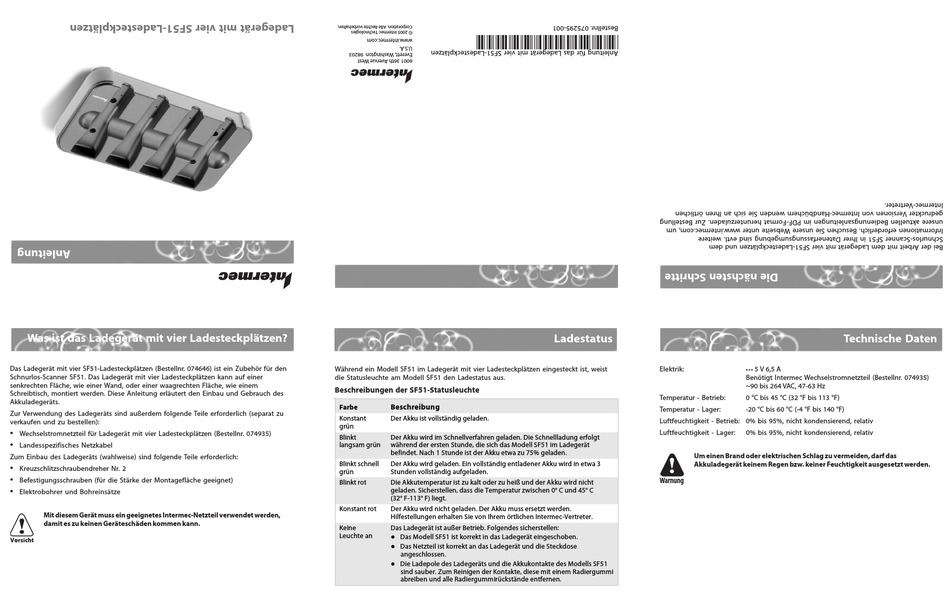

Intermec SF51 Anleitung

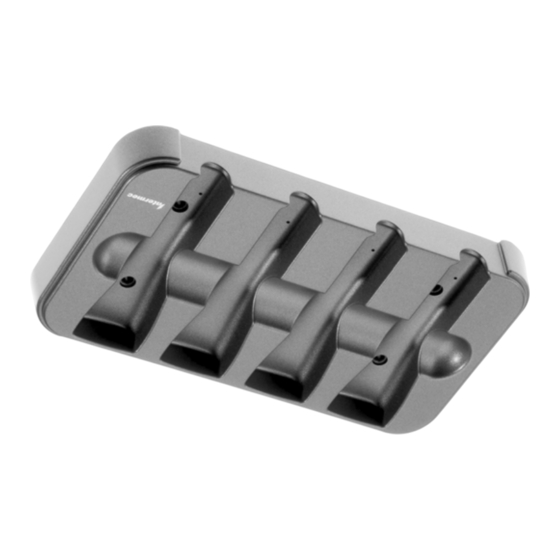

Was ist das Ladegerät mit vier Ladesteckplätzen?
Das Ladegerät mit vier SF51-Ladesteckplätzen (Bestellnr. 074646) ist ein Zubehör für den
Schnurlos-Scanner SF51. Das Ladegerät mit vier Ladesteckplätzen kann auf einer
senkrechten Fläche, wie einer Wand, oder einer waagrechten Fläche, wie einem
Schreibtisch, montiert werden. Diese Anleitung erläutert den Einbau und Gebrauch des
Akkuladegeräts.
Zur Verwendung des Ladegeräts sind außerdem folgende Teile erforderlich (separat zu
verkaufen und zu bestellen):
•
Wechselstromnetzteil für Ladegerät mit vier Ladesteckplätzen (Bestellnr. 074935)
•
Landesspezifisches Netzkabel
Zum Einbau des Ladegeräts (wahlweise) sind folgende Teile erforderlich:
•
Kreuzschlitzschraubendreher Nr. 2
•
Befestigungsschrauben (für die Stärke der Montagefläche geeignet)
•
Elektrobohrer und Bohreinsätze
Mit diesem Gerät muss ein geeignetes Intermec-Netzteil verwendet werden,
damit es zu keinen Geräteschäden kommen kann.
Während ein Modell SF51 im Ladegerät mit vier Ladesteckplätzen eingesteckt ist, weist
die Statusleuchte am Modell SF51 den Ladestatus aus.
Beschreibungen der SF51-Statusleuchte
Farbe Beschreibung
Konstant Der Akku ist vollständig geladen.
grün
Blinkt Der Akku wird im Schnellverfahren geladen. Die Schnellladung erfolgt
langsam grün während der ersten Stunde, die sich das Modell SF51 im Ladegerät
befindet. Nach 1 Stunde ist der Akku etwa zu 75% geladen.
Blinkt schnell Der Akku wird geladen. Ein vollständig entladener Akku wird in etwa 3
grün Stunden vollständig aufgeladen.
Blinkt rot Die Akkutemperatur ist zu kalt oder zu heiß und der Akku wird nicht
geladen. Sicherstellen, dass die Temperatur zwischen 0° C und 45° C
(32° F-113° F) liegt.
Konstant rot Der Akku wird nicht geladen. Der Akku muss ersetzt werden.
Hilfestellungen erhalten Sie von Ihrem örtlichen Intermec-Vertreter.
Keine Das Ladegerät ist außer Betrieb. Folgendes sicherstellen:
Leuchte an
Das Modell SF51 ist korrekt in das Ladegerät eingeschoben.
Das Netzteil ist korrekt an das Ladegerät und die Steckdose
angeschlossen.
Die Ladepole des Ladegeräts und die Akkukontakte des Modells SF51
sind sauber. Zum Reinigen der Kontakte, diese mit einem Radiergummi
abreiben und alle Radiergummirückstände entfernen.
Ladestatus
Elektrik:
Temperatur - Betrieb:
Temperatur - Lager:
Luftfeuchtigkeit - Betrieb: 0% bis 95%, nicht kondensierend, relativ
Luftfeuchtigkeit - Lager:
Um einen Brand oder elektrischen Schlag zu vermeiden, darf das
Akkuladegerät keinem Regen bzw. keiner Feuchtigkeit ausgesetzt werden.
Warnung
Heading 1
Technische Daten
x 5 V 6,5 A
Benötigt Intermec Wechselstromnetzteil (Bestellnr. 074935)
~90 bis 264 VAC, 47-63 Hz
0 °C bis 45 °C (32 °F bis 113 °F)
-20 °C bis 60 °C (-4 °F bis 140 °F)
0% bis 95%, nicht kondensierend, relativ
