Inhaltszusammenfassung für Pinnacle Studio Deluxe

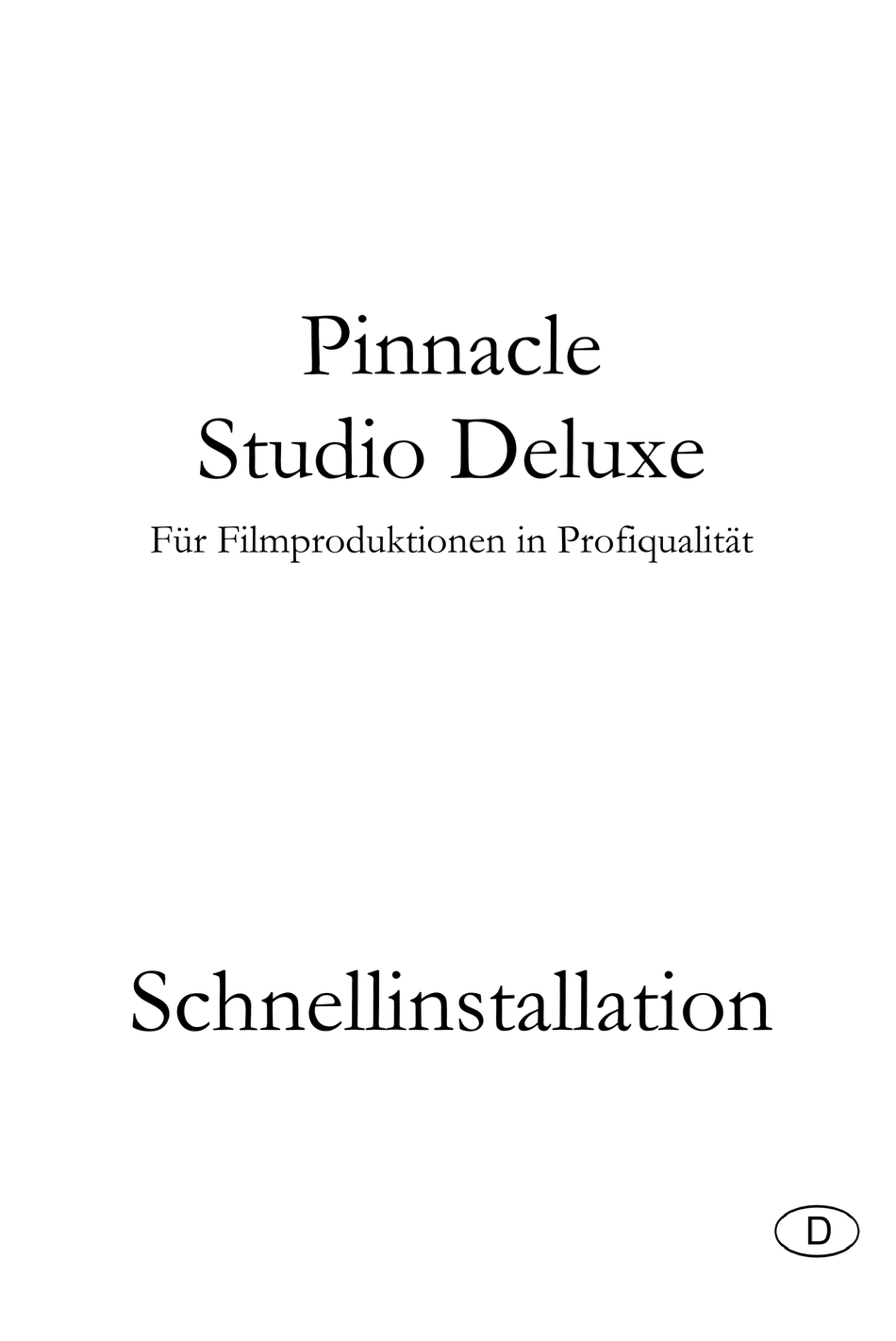

- Seite 1 3LQQDFOH 6WXGLR'HOX[H )U)LOPSURGXNWLRQHQLQ3URILTXDOLWlW 6FKQHOOLQVWDOODWLRQ...
- Seite 2 Betrieb von STUDIO DELUXE benötigen und welche Komponenten sich im Lieferumfang von STUDIO DELUXE befinden. 6\VWHPDQIRUGHUXQJHQ Bitte überprüfen Sie vor Installation von STUDIO DELUXE, ob Ihr System die folgenden Anforderungen erfüllt: Intel Pentium oder AMD Athlon 500 MHz oder höher •...
- Seite 3 /LHIHUXPIDQJ Überprüfen Sie die Vollständigkeit von STUDIO DELUXE, bevor Sie mit der Installation beginnen. Das System umfasst die folgenden Komponenten*: AVD Karte blueBOX IEEE-1394 Kabel Audio-Durchschleifkabel Pinnacle Studio und Hollywood FX Plus für Studio CD-ROMs Pinnacle Studio Handbuch, sowie die vorliegende Schnellinstallation *Inhalt bzw.
- Seite 4 Pinnacle Studio Deluxe-Installation Defragmentieren der Festplatte Vor Installation und Konfiguration Ihrer AVDV-Karte sollten Sie Ihre Festplatte(n) defragmentieren. Ein entsprechendes Windows-Hilfsprogramm finden Sie unter Start > Programme > Zubehör > Systemprogramme > Defragmentierung. ABSCHNITT 1: INSTALLATION DER AVDV-KARTE Bitte beachten Sie im Interesse Ihrer eigenen Sicherheit und zur Vermeidung von Schäden an AVDV-Karte oder Ihrem Computer die folgenden Hinweise:...
- Seite 5 Sie mit Öffnen der CD-ROM-Verpackung Ihr Einverständnis mit den in dieser Vereinbarung enthaltenen Bedingungen abgeben. Sollten Sie damit nicht einverstanden sein, lassen Sie die CD-ROM-Verpackung ungeöffnet und geben Sie das gesamte Studio Deluxe-Paket dorthin zurück, wo Sie es erworben haben. Schalten Sie nach der Installation der AVDV-Karte Ihren Computer wieder an.
- Seite 6 Windows XP oder Windows 2000 kann eine Dialogbox Sie darauf hinweisen, dass die Treiber den Windows Logo-Test nicht bestanden haben. Die Treiber wurden von Pinnacle Systems intensiv getested und sind mit Windows kompatibel. Sie können daher die Windows Dialogbox ignorieren und auf „Weiter“ klicken, um mit der Installation der Treiber fortzufahren.
- Seite 7 Sie können sich schnell und komfortabel über Ihren Internetanschluss registrieren lassen, wobei drei wichtige Gründe für eine Registrierung sprechen: • Mit Ihrer Registrierung verfügt Pinnacle Systems über die Option, Sie über kostenfreie Upgrades in Kenntnis zu setzen. • Sie erhalten Onlinezugriff auf eine Vielzahl von weiteren FX- Effekten mit entsprechenden Software-Upgrades.

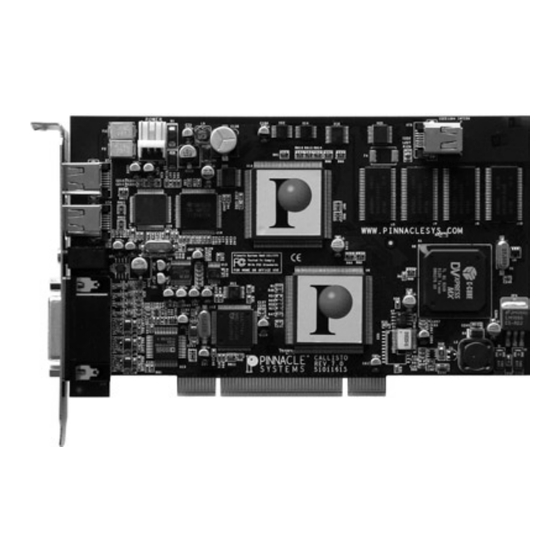

- Seite 8 ABSCHNITT 5: ANSCHLUSS VON BLUEBOX UND VIDEOGERÄTEN In diesem Abschnitt erhalten Sie Informationen darüber, wie Sie Ihre Video- geräte mit Hilfe von geeigneten Kabeln über die blueBOX bei ausgeschaltetem Computer an Ihre Pinnacle AVDV-Karte anschliessen können. Hier eine Abbildung der AVDV-Karte mit ihren Anschlüssen: Anschluss für DV-Geräte...
- Seite 9 $QVFKOLHVVHQYRQ9LGHRXQG$XGLR*HUlWHQ Eingang DV Camcorder Ausgang blueBOX Video Audio Audio Out Sondkarte Audio Out zur Soundkarte Lautsprecher DV-Geräte blueBOX IEEE Schnellinstallation...
- Seite 10 Ihre fertige Filmproduktion ausgeben. Player: DV-Gerät Unter den möglichen Geräten, die an die Karte angeschlossen werden können, befinden sich auch DV- oder Digital 8-Video-Camcorder bzw. Rekorder mit integriertem IEEE-1394/DV-Anschluss. Auf vielen Geräten wird dieser Anschluss auch als “i.Link” bezeichnet. Studio Deluxe...
- Seite 11 Verwenden Sie zum Anschliessen Ihres DV-Camcorders/ Videorekorders an STUDIO DELUXE das im Lieferumfang enthaltene IEEE-1394 DV-Kabel. Verbinden Sie das IEEE-1394-Kabel mit Ihrer Pinnacle AVDV-Karte. Verbinden Sie den 6-Pin-Anschluss des IEEE-1394 DV-Kabels mit einer der 1394-Datenbuchsen Ihrer AVDV-Karte. Verbinden Sie das IEEE-1394-Kabel mit Ihrem DV-Gerät.
- Seite 12 Aufschrift DV OUT (und nicht DV IN/OUT) in der Umgebung der DV-Buchse erkennen. Mit diesen Geräten ist ein Zurückschreiben von DV-Daten auf Videoband nicht möglich. Bitte beachten Sie, dass Sie mit STUDIO DELUXE natürlich auch die Analogausgänge verwenden können, um Ihre fertigen DV-Filmprojekte auf einen analogen Videorekorder auszugeben.
- Seite 13 Verbinden Sie den 4-Pin-Anschluss des IEEE-1394 AV-Kabels mit der DV IN/OUT-Buchse Ihres DV-Camcorders/Videorekorders. Mit Hilfe von Pinnacle STUDIO DELUXE können Sie entweder DV- oder analoge Videoausgaben realisieren, nicht jedoch beide Arten gleichzeitig. Unter Studio („Optionen/Band erstellen“) können Sie später den jeweils als aktiv gewünschten Ausgang festlegen.
- Seite 14 Übung für eine beispielhafte Filmproduktion, die Sie schnell und bestimmt mit viel Freude durch die wichtigsten Programmteile von Studio Deluxe führen wird. Sie können sofort damit beginnen, ohne dass Sie irgendwelche Hardware installieren müssen. Alle benötigten Übungs- Dateien befinden sich fix und fertig auf Ihrer Studio Deluxe-CD-ROM.
-
Seite 15: Abschnitt 7: Technische Hinweise
1. Updates Wenn Sie Studio zum erstenmal ausführen, werden Sie gefragt, ob Sie die Pinnacle Systems-Webseite für Software-Updates aufsuchen möchten. Wir empfehlen Ihnen auf jeden Fall, an dem Online-Check teilzunehmen und – falls vorhanden – das betreffende Update herunterzuladen und auf Ihrem System zu installieren. - Seite 16 Camcorder enthaltene Videomaterial problemlos auf Ihre Festplatte einlesen müsste. 5. SmartCapture und analoge Quellen Das Einlesen von Videomaterial in Vorschauqualität funktioniert nur in Kombination mit einer DV-Quelle. Videomaterial von analogen Video- quellen kann hingegen nur in voller Videoqualität gespeichert werden. Studio Deluxe...
-
Seite 17: Installation
6. SmartCapture auf DV-Bändern mit mehren Timecode-Segmenten Bei Verwendung der SmartCapture-Funktion in Zusammenhang mit Aufnahmen in Vorschauqualität kann immer nur ein einzelnes Timecode- Segment eingelesen werden. Sollte sich auf Ihrem Band ein Leerbereich befinden, der den Timecode auf Null zurücksetzen muss, muss der betreffende Bereich separat aufgenommen werden. - Seite 18 Aktivieren Sie das Kontrollkästchen links neben Verzögertes Schreiben für alle Laufwerke deaktivieren; bestätigen Sie mit OK. Positionieren Sie unter dem Tab Festplatte den Schieberegler für Leseoptimierung (Read-ahead) auf Keine. Mit Hilfe der genannten Maßnahmen lässt sich in der Regel die Daten- transferrate erhöhen. Studio Deluxe...
- Seite 19 ACHTUNG: Bei einigen Festplatten können diese Maßnahmen allerdings die Schreibrate herabsetzen! Allgemeiner Hinweis: Da Videobearbeitungs-Programme in der Regel nicht unbedingt für den Multitaskingbetrieb optimiert sind, sollten Sie während der Filmerstellung (auf Videoband oder CD) keine anderen Programme einsetzen. Aktivierung der DMA-Funktion für Ihre Festplatte „DMA“...
-
Seite 20: Technischer Support
über drei Möglichkeiten, um die für Ihre Fragen Antworten zu finden: Für Zugang zum Technischen Support gehen Sie bitte zu http://www.pinnaclesys.com/support/studio Klicken Sie auf „Studio Deluxe“. Von hier aus können Sie unter den fogenden Support-Optionen auswählen: Häufig gestellte Fragen (FAQ). Hier finden Sie zu einer großen Anzahl von Themengebieten Hunderte von... - Seite 21 Ihre Frage schon von jemand anderem gestellt wurde. Platzieren Sie Ihre Frage im Diskussionsforum und Sie erhalten Hilfe von Pinnacle Systems oder anderen Nutzern. Sie können in diesem Forum aber auch die Suchfunktion anwenden. Geben Sie zum Beispiel „ausgelassene Einzelbilder“ ein und es werden Diskussionsbeiträge zu diesem Thema mit entsprechenden...
-
Seite 22: Abschnitt 9: Gewährleistung
Pinnacle Endnutzer-Lizenzvertrag Dieser Endnutzer-Lizenzvertrag (nachstehend „Lizenz“) begründet einen rechtsverbindlichen Vertrag über diese Software und die beiliegende Dokumentation (zusammen „Software“) zwischen Ihnen und Pinnacle Systems (nachstehend „Pinnacle“). LESEN SIE DIE BESTIMMUNGEN DIESER LIZENZ BITTE SORGFÄLTIG DURCH. MIT DER NUTZUNG DER SOFTWARE ERKLÄREN... - Seite 23 Staaten und dürfen nicht in ein Land ausgeführt oder wiederausgeführt werden, das einem Warenembargo der Vereinigten Staaten unterliegt. Darüber hinaus darf Pinnacle-Software nicht an Personen ausgegeben werden, die auf der Ausschlussliste (Denial Orders), der Liste sanktionierter Instanzen (Entity List) oder der Liste speziell designierter Staatsangehöriger (Specially Designated Nationals) geführt werden.
- Seite 24 („beschränkte Garantie“). Pinnacles einzige Haftung und Ihr ausschließliches Recht wegen Verletzung der vorstehenden beschränkten Garantie ist, nach Pinnacles Wahl, auf die Reparatur oder den Ersatz der nicht garantiemäßigen und an Pinnacle zurückgegebenen Software beschränkt. Diese beschränkte Garantie ist ungültig, wenn die Fehlfunktion durch Missgeschick, Missbrauch, missbräuchliche...
- Seite 25 BEILÄUFIG ENTSTANDENE ODER INDIREKTE SCHÄDEN ODER AUF STRAFE EINSCHLIESSENDEN SCHADENSERSATZ. DIES GILT AUCH DANN, WENN PINNACLE AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WORDEN IST. IN KEINEM FALL ÜBERSTEIGT PINNACLES HAFTUNG DEN FÜR DIE SOFTWARE GEZAHLTEN GESAMTPREIS. Die vorstehenden Beschränkungen gelten nicht in Bundesstaaten/Ländern, in denen eine Beschränkung oder ein Ausschluss von...
- Seite 26 Konformitätserklärung nach ISO/IEC Guide 22 Declaration of conformity in accordance with ISO/IEC Guide 22 Nr. / No 1.01 Anbieter / Supplier : Pinnacle Systems GmbH Anschrift / Address : Frankfurter Strasse 3c 38122 Braunschweig, Germany Produkt / Product : DV500 / DV500 PLUS Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with: Dokument-Nr.
