Akasa CPU-Kühler
AK-960 So. 775
Best.-Nr. 99 03 62
Bestimmungsgemäße Verwendung
Das Produkt dient zur Kühlung einer CPU für Sockel 775.
Eine andere als die zuvor beschriebene Verwendung ist verboten. Sie kann das Gerät
beschädigen und ist überdies mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag,
usw. verbunden. Das gesamte Gerät darf nicht verändert oder umgebaut werden. Die
Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu beachten. Bitte
lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese für spätere
Rückfragen gut auf.
Bei sämtlichen in diesem Dokument aufgeführten Firmen- und Produktnamen
handelt es sich um eingetragene Warenzeichen. Alle Rechte vorbehalten.
Merkmale
Für INTEL ® Pentium 4, Pentium D, Extreme Edition, Core 2 Duo (alle Sockel 775)
Extra leiser und leistungsstarker Lüfter
Lieferumfang
CPU-Kühlkörper mit montiertem Lüfter
Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden und
bei Sach- und Personenschäden, die durch unsachgemäße Handhabung
oder
Nichtbeachten
der
Sicherheitshinweise
verursacht
übernehmen wir keine Haftung!
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser
Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.
Das Gerät darf nicht verändert oder umgebaut werden, sonst erlischt nicht nur die
Zulassung (CE), sondern auch die Garantie/Gewährleistung.
Bei fehlenden Fachkenntnissen für die Installation eines CPU-Kühlers veranlassen Sie
bitte den Einbau durch einen Fachmann bzw. eine entsprechend qualifizierte Firma.
Dieses Gerät ist kein Spielzeug und sollte außerhalb der Reichweite von Kindern
aufbewahrt werden. Die Wärmeleitpaste auf dem Einbauteil ist gesundheitsschädlich
(vermeiden Sie Augen-/Mundkontakt mit der Wärmeleitpaste).
Nach Hautkontakt mit der wärmeableitenden Paste kann diese mit einem trockenen
Tuch abgerieben werden. Die betroffene Stelle danach gründlich mit warmem Wasser
und Seife reinigen. Bei Augenkontakt spülen Sie das betroffene Auge umgehend mit
warmem Wasser aus. Begeben Sie sich sodann umgehend in ärztliche Behandlung.
Greifen Sie niemals in den rotierenden Lüfter: hohe Verletzungsgefahr! Beeinträchtigen
Sie nicht den ordnungsgemäßen Betrieb des Lüfters (etwa durch Einführen eines
Fremdobjekts).
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Gerät außer Betrieb, und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Gerät:
-
sichtbare Schäden aufweist,
-
nicht mehr ordnungsgemäß funktioniert,
-
über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
-
erheblichen Transportbelastungen ausgesetzt wurde.
Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw.
einer Fachwerkstatt durchgeführt werden.
Wenden Sie sich zu Fragen, die nicht in dieser Bedienungsanleitung beantwortet
werden, an unseren Technischen Kundendienst oder andere Fachleute.
Einbau
Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel aus der
Netzsteckdose! Für Schäden an CPUs mit abgebrochenen Pins oder
Hauptplatinen mit tiefen Kratzern neben dem CPU-Sockel wird keine
Gewährleistung oder Garantie übernommen!
Wenden Sie während der Installation bei der Benutzung von Werkzeugen,
wie Schraubenziehern, die nötige Sorgfalt an.
Je nachdem, ob der Lüfter als Ersatz für einen bestehenden "alten" CPU-Lüfter dient oder
zur Konfiguration eines neuen Computers verwendet wird, ist der Einbau unterschiedlich.
A) Ausbau bestehender CPU-Lüfter
1.
Öffnen Sie das PC-Gehäuse, entfernen Sie das Mainboard und nehmen Sie den alten
CPU-Lüfter sorgsam heraus.
2.
Entfernen Sie jegliche Reste an Wärmeleitpaste von der Oberfläche der CPU.
Verwenden Sie dazu nur einen weichen Gegenstand und wenden Sie größte Sorgfalt
an, da die CPU andernfalls nachhaltig beschädigt werden kann!
B) Neuinstallation
1.
Beim Zusammenbau eines neuen Computers stellen Sie zunächst den Hebel des
CPU-Sockels in vertikale Position, setzen Sie die CPU ordnungsgemäß ein und
schließen dann den Hebel des CPU-Sockels wieder.
2.
Legen Sie das Mainboard auf eine flache, glatte Oberfläche. Zum Schutz der Oberfläche
(zum Beispiel Schreibtisch) können Sie ein Stück Pappe zwischen Oberfläche und
Mainboard platzieren.
3.
Entfernen Sie nun die transparente Schutzabdeckung auf der Unterseite des Kühlkörpers.
4.
Berühren Sie nicht die graue Wärmeleitpaste auf der Unterseite des Kühlkörpers, da
sonst Teile der CPU-Oberfläche keinen wärmeleitfähigen Kontakt bekommen. Dadurch
besteht die Gefahr der Überhitzung und Zerstörung der CPU, Verlust von Garantie/
Gewährleistung!
Version 03/07
5.
Setzen Sie den Kühlkörper danach korrekt auf die CPU.
6.
Befestigen Sie den Kühlkörper auf dem Mainboard. Hierfür müssen die am Kühlkörper
angebrachten Steckerbolzen in die auf dem Mainboard vorgesehenen Löcher gesteckt
werden und einrasten.
7.

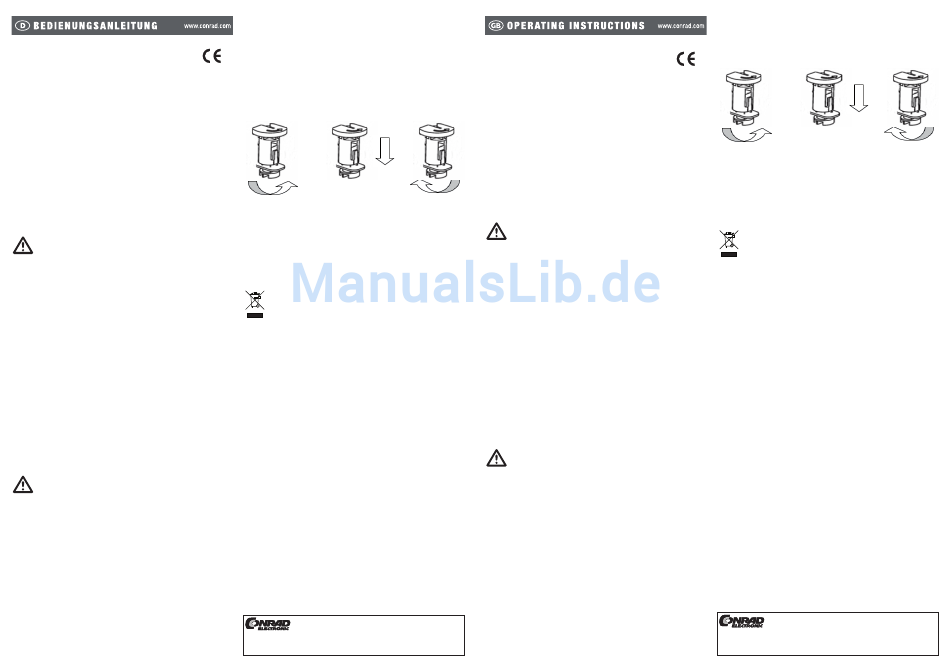

Drehen Sie die schwarzen Clip-Köpfe mit einem Schlitzschraubendreher in
aufgedruckter Pfeilrichtung um 90º (1).
8.
Drücken Sie die schwarzen Clip-Köpfe soweit nach unten, bis diese einrasten (2).
9.
Drehen
Sie
die
schwarzen
Clip-Köpfe
mit
entgegengesetzt zur Pfeilrichtung um 90º, um die Steckerbolzen zu fixieren (3).
1
2
10.
Stecken Sie den 4-poligen Stecker in den CPU-Lüfteranschluss auf dem Mainboard.
Die exakte Position des Anschlusses entnehmen Sie der Bedienungsanleitung für das
Mainboard. Der Anschluss ist z.B. mit "CPUFAN1" o.ä. bezeichnet.
11.
Sichern Sie sämtliche Kabel mittels Kabelbindern, sodass diese nicht in den der Lüfter
gelangen können.
12.
Installieren Sie das Mainboard im PC-Gehäuse. Halten Sie das Mainboard nicht am
CPU-Lüfter fest.
13.
Verschließen Sie das Computergehäuse und verbinden Sie den Computer wieder mit
werden,
der Netzspannung.
Entsorgung
Entsorgung von Elektrik- und Elektronikaltgeräten
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst
vollständig zu recyceln, ist der Verbraucher aufgefordert, gebrauchte und
defekte Geräte zu den öffentlichen Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass
dieses Produkt an einer Sammelstelle für Elektronikschrott abgegeben werden
muss, um es durch Recycling einer bestmöglichen Rohstoffwiederverwertung
zuzuführen.
Technische Daten
Betriebsspannung:
12 V=
Geräuschpegel:
21 - 38 dBA
Lüftergeschwindigkeit:
1000 - 3400 +/– 10% U/min
Luftdurchsatz::
0,33 - 1,14 m³/min
Abmessungen (L x B x H):
100 x 93 x 43,5 mm
Kompatibilität:
INTEL ® Pentium 4, Pentium D, Extreme Edition, Core 2
Duo (alle Sockel 775)
Diese Bedienungsanleitung ist eine Publikation der Conrad
Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei
Drucklegung. Änderung in Technik und Änderungen vorbehalten.
© 2007 by Conrad Electronic SE. 2007/03/MK.
Akasa CPU Cooler
AK-960 So. 775
Item No. 99 03 62
einem
Schlitzschraubendreher
Intended use
This product is intended for cooling a CPU, socket 775.
3
Any usage other than specified in the operating instructions is not permitted. Violation of
usage can damage the device and lead to hazards such as short-circuit, fire, electric shock,
etc. No part of the device may be modified or rebuilt. Please read the operating instructions
thoroughly and keep the operating instructions for further reference.
All company and product names mentioned in this document are registered
trademarks. All rights reserved.
Features
For INTEL ® Pentium 4, Pentium D, Extreme Edition, Core 2 Duo (all Socket 775)
Extra quiet and powerful fan
Delivery contents
CPU cooler with mounted fan
Operating instructions
Safety instructions
We do not assume liability for resulting damages to property or personal
injury if the device has been abused in any way or damaged by improper
use or failure to observe these operating instructions. The guarantee will
then expire!
An exclamation mark in a triangle indicates important information in the
operating instructions. Carefully read the whole operating instructions
before operating the device, otherwise there is risk of danger.
Unauthorised conversion and/or modification of the product are inadmissible because of
safety and approval reasons (CE).
If you have no specialist knowledge of installation of the CPU cooler, please arrange for
the installation to be carried out by a specialist or a suitable specialist workshop.
The device is not a toy and has no place in the hands of children. The heat-conductive
paste applied to the device is hazardous to health (avoid mouth/eye contact with heat-
conductive paste).
If skin should come into contact with heat-conductive paste, it can be wiped off with a
dry cloth. Then clean the area thoroughly with warm water and soap. In the event of
contact with the eyes, flood the affected eye immediately with warm water. Then consult
a doctor without delay.
Never reach into the rotating fan: high risk of injury! Never interfere with the operation of
the fan (by inserting objects etc.).
If there is reason to believe that safe operation is no longer possible, the device is to be put
out of operation and secured against unintended operation. Safe operation is no longer
possible if the device:
-
shows visible damages,
-
no longer works,
-
was stored under unfavourable conditions for a long period of time or
-
was subject to considerable transport stress.
Servicing, adjustment or repair works must only be carried out by a specialist/ specialist
workshop.
If any questions arise that are not answered in this operating manual, contact our
Technical Advisory Service or other experts.
Installation
Switch off your computer and disconnect it from the mains outlet;
detach the mains plug! Permanent damaged CPUs with broken-off pins
or motherboards with deep scratches alongside the CPU base are not
covered by the warranty or guarantee!
Be cautious when using tools, such as screwdriver, for installation.
Scratches and other damage to the motherboard are not covered by the
warranty or guarantee.
Depending on whether the CPU cooler is to be used as a replacement for an existing „old"
CPU cooler or whether you wish to assemble a new computer, the procedure varies a little.
A) Removing existing CPU cooler
1.
Open the computer housing, remove the motherboard and extract the old CPU cooler
carefully.
2.
Remove any existing remnants of heat-conductive paste or heat-conductive foil
completely from the surface of the CPU. For this, use a soft object only and be very
cautious as otherwise the CPU may be permanently damaged!
B) New Installation
1.
When assembling a new computer, put the lever of the ZIF socket into the vertical
position, insert the CPU correctly (and carefully) and close the ZIF socket again.
2.
Position the motherboard on a smooth, flat service. To protect the surface
(e.g. writing-desk), insert a piece of cardboard between the motherboard and surface.
3.
Now remove the transparent protective cover of the cooler's underside.
4.
Don't touch the grey heat-conductive past on the underside of the cooler, because
otherwise parts of the CPU surface will not obtain heat-conductive contact. This would
pose a risk of overheating and destruction of the CPU as well as the loss of guarantee/
warranty!
5.
Place the CPU cooler with the correct position onto the CPU.
6.
Now fix the cooler to the motherboard. In order to do so, put the plug bolts correctly into
the holes intended on the motherboard until they are engaged.
7.
Turn the black heads of the clips with a flat screwdriver by 90º into the imprinted
direction of the arrow (1).
8.
Press down the black heads of the clips until they are engaged (2).
9.
Turn the black heads of the clips with a flat screwdriver by 90º into the opposite direction
as the imprinted arrow to engage the plug bolts.
Version 03/07
1
2
10.
Connect the 4-pin plug to the CPU fan connection on the motherboard. For the exact
position of the connection, please refer to the operating instructions for the motherboard.
The connection may be labelled "CPUFAN1" or similar.
11.
Secure all cables by means of one or several cable ties so that they cannot become
entangled in one of the computer's fans.
12.
Install the motherboard in the computer housing. Do not hold the motherboard by the
CPU cooler.
13.
Close the computer housing again and connect the computer to the mains supply.
Disposal
Dispose of waste electrical and electronic equipment
In order to preserve, protect and improve the quality of environment, protect
human health and utilise natural resources prudently and rationally, the user
should return unserviceable product to relevant facilities in accordance with
statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed
separately and not as municipal waste.
Technical data
Rated voltage:
12 V=
Noise level:
21 - 38 dBA
Fan speed:
1000 - 3400 +/– 10% U/min
Air flow rate:
0.33 - 1.14 m³/min
Dimension (L x W x H):
100 x 93 x 43.5 mm
Compatibility:
INTEL ® Pentium 4, Pentium D, Extreme Edition, Core 2
Duo (all Socket 775)
These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
The operating instructions reflect the current technical specifications
at time of print. We reserve the right to change the technical or
physical specifications.
© 2007 by Conrad Electronic SE. 2007/03/MK.
3

Werbung

loading

Inhaltszusammenfassung für Conrad 99 03 62

  • Seite 1 Legen Sie das Mainboard auf eine flache, glatte Oberfläche. Zum Schutz der Oberfläche otherwise parts of the CPU surface will not obtain heat-conductive contact. This would These operating instructions are published by Conrad Electronic SE, Diese Bedienungsanleitung ist eine Publikation der Conrad (zum Beispiel Schreibtisch) können Sie ein Stück Pappe zwischen Oberfläche und...
  • Seite 2 Cette notice est une publication de la société Conrad Electronic SE, in de verticale positie, schuif de processor correct (en voorzichtig) in en sluit de de travail.
