Inhaltszusammenfassung für Televes 5960

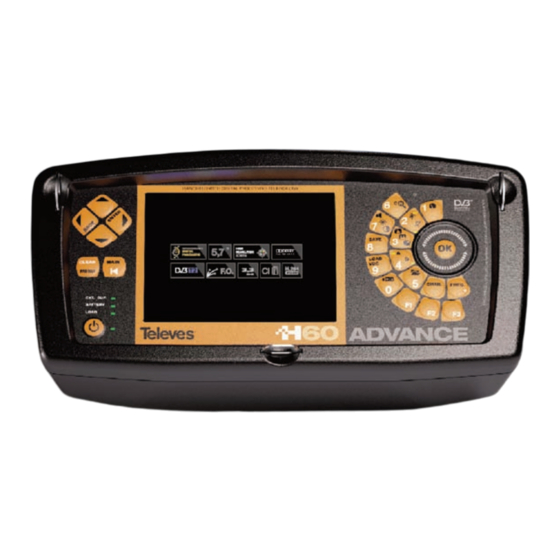

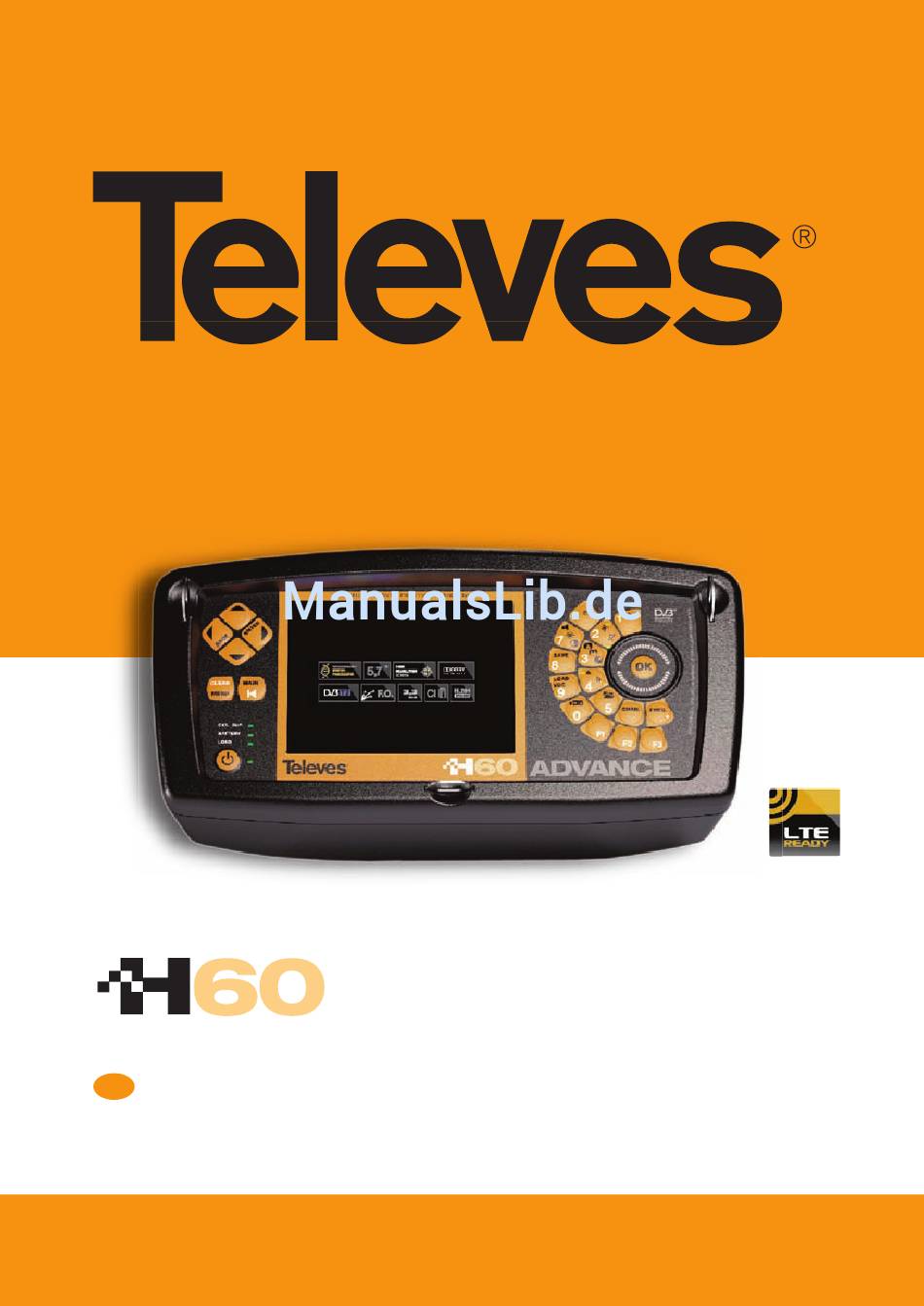

- Seite 1 Ref. Nr. 5960 Messgerät Bedienungsanleitung w w w . t e l e v e s . c o m...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ..PAG. 1.- INSTALLATION ............. . 1.1.- SICHERHEITSHINWEISE . - Seite 4 3.3.1.6.5.- SD ............. . 3.3.1.6.5.1.- IN SD ÜBERTRAGEN .
- Seite 5 3.3.3.2.2.- DIGITAL ............3.3.3.2.2.1.- DVB-T .
- Seite 6 3.3.4.3.2.- DIGITAL ............3.3.4.3.2.1.- PEGEL .
-
Seite 7: Installation
1.- INSTALLATION 1.1.- SICHERHEITSHINWEISE - Bei einer unsachgemäßen Benutzung des Gerätes kann die Sicherheit desselben nicht gewährleistet werden. - Wenn der externe Gleichstromadapter eine Ausrüstung der Klasse 1 ist, muss dieser aus Sicherheitsgründen an geerdeten Spannungsversorgungen angeschlossen werden. - Dieses Gerät kann in Installationen mit Überspannung Kategorie II und Umweltverschmutzung Kategorie 2 benutzt werden. -
Seite 8: Allgemein
Allgemein 1.2.- SPANNUNGSVERSORGUNG Das H60 verfügt über zwei Betriebsmodi: Mittels externer Spannungsversorgung und mittels eines Akkus. 1.2.1.- Externe Spannungsversorgung Mit dem Gerät wird ein DC-Adapter geliefert, mit welchem das Gerät sowohl für den Betrieb als auch für die Akkuladung an das Stromnetz angeschlossen werden kann. Der Adapter wird in einem Innenfach der Tragetasche aufbewahrt. - Seite 9 Um den Vorgang wieder aufzunehmen kann die selbe Taste erneut betätigt werden. Der Ladevorgang wird auch wieder aufgenommen wenn die externe Stromversorgung abgeschaltet und danach wieder eingeschaltet wird. Das Gerät führt eine ständige Überwachung des Zustandes des Akkus durch und informiert den Nutzer über die Ladung derselben mittels eines Ikons, einer LED (Battery) und einer akustischen Meldung.
- Seite 10 Allgemein Wenn das Verwaltungssystem des Akkus eine Bedingung erkennt, weshalb der Ladungsprozess nicht durchgeführt werden kann, startet dieser nicht. Das kann u.a. wegen einer zu hohen Temperatur, maximaler Ladungszeit, usw. der Fall sein. Um einen Batteriewechsel vorzunehmen sollten Sie folgende Schritte ausführen: =>...
-
Seite 11: Inbetriebnahme
Empfehlungen für die Akkuladung: => Wenn möglich, sollte der Akku nicht vollkommen entladen werden. => Bei längeren Betriebspausen des Gerätes sollte der Akku nicht eine zu niedrige Kapazität aufweisen. Der Akku entlädt sich bei Lagerung nach und nach, und es ist aus diesem Grund ratsam, diesen bei Lagertemperaturen von über 25º... -
Seite 12: Technische Daten
Allgemein 2.- TECHNISCHE DATEN Nachfolgend werden die wesentlichen technischen Daten aufgelistet: Ref. Nr. 5960 596005 Sprachen Spanisch, Englisch, Französisch, Deutsch, Italienisch, Portugiesisch, Polnisch, Russisch Frequenzbänder Rückkanal (5 - 47 MHz) Messung und Demodulation DVB-C/T und analog FM (80 - 110 MHz) - Seite 13 Farbcodierte Pegelskala Synchronimpuls Videotext Digital Pegel (15 - 130 dBµV) C/N automatisch DVB-T CBER(9.9E-2 – 1.0E-6) DVB-T VBER(1.0E-3 – 1.0E-8) DVB-T MER DVB-T Pegel (40 - 125 dBµV) DVB-T Echos DVB-T Konstellation DVB-T MPEG2/MPEG4 DVB-T CAM DVB-T2 Link Margin (-1-10 dB) DVB-T2 LDPCBER (1.0E-2-1.0E-6) DVB-T2 BCHBER DVB-T2 MER...
- Seite 14 Allgemein Optik Wellenlänge: 1310 nm, 1490 nm, 1550 nm Maßeinheiten: dBm, mW (µW), dB Selektive optische Messtechnik Nein Programmierte Messungen Speicher Makromessungen Scan&Log Instant Log DataLogs Grafiken Analyser SPAN TV:1, 2 MHz, ...1, 1,5 GHz, 2 GHz und Full SPAN SAT: 200, 500 KHz, 1,2 MHz, ..., 1, 1,5 GHz, 2 GHz und Full RBW TV: 300, 600 Hz, 1,5, 3, 6, 12, 24, 100, 200, 400, 800 KHz, 1,6, 3,2 MHz RBW SAT: 200, 400, 800 KHz, 1,6, 3,2 MHz RBW Auto gemäß...
-
Seite 15: Beschreibung Der Bedien- Und Anzeige-Elemente
2.1.- BESCHREIBUNG DER BEDIEN- UND ANZEIGE-ELEMENTE Auf der Frontseite befinden sich folgende Elemente: - Frontseite - (1) Monitor TFT 5.7"-Farbbildschirm HD (2) Numerisches Tastenfeld und Kurzwahltasten. Das numerische Tastenfeld ermöglicht die Eingabe numerischer Werte für die benötigten Parameter (Frequenzwerte, Kanäle, Symbolraten, ...) In den folgenden Abschnitten werden mit dem Symbol die Parameter gekennzeichnet, die über das numerische Tastenfeld eingegeben werden können. - Seite 16 Allgemein - Tastenfeld - (Drehregler) Der Drehregler hat in Abhängigkeit vom aktuellen Menü verschiedene Funktionen. Zum Beispiel: Wenn in einem Menüfenster eine Parameterauswahl angezeigt wird, können durch Betätigen des Drehreglers die Möglichkeiten durchgeblättert und die Gewünschte angewählt werden. Auch das Umschalten auf einen anderen Kanal (Kanal-Modus) oder eine andere Frequenz...
- Seite 17 Kanal-Modus steht, wird durch Betätigen der Taste , die Information des eingestellten Kanals ausgeblendet und stattdessen die Videoträgerfrequenz dieses Kanals angezeigt, (im Analog-Modus) oder die Mittenfrequenz des Kanals (im Digital-Modus). Sobald sich das Messgerät im Frequenz-Modus befindet, wird beim Drücken dieser Taste die eingestellte Frequenz gelöscht und erst dann kann die gewünschte Frequenz über das numerische Tastenfeld eingegeben werden.
- Seite 18 Allgemein (9) Statusanzeige-LED's (Ext. Supply): zeigt an, dass das Gerät an externer Spannung angeschlossen ist. (Battery): Zeigt an, dass der Akku geladen wird. In diesem Fall wird der Ladezustand, in dem er sich befindet angegeben. Diese LED-Anzeige blinkt während dem Ladevorgang.
- Seite 19 (13) Tasten Sie werden verwendet, um Menüs und Listen durchzulaufen. (14) Taste Zugriff auf das angewählte Untermenü. (20) Taste KURZES DRÜCKEN: TV-MODUS: Ändern des anzuzeigenden OSD-Typs. LANGES DRÜCKEN: TV-MODUS: Wahl im Digital-Modus zwischen der BER-Anzeige und MPEG. SPEKTRUMMODUS: Auswahlfenster für Zoom-Anzeige ein oder aus. (21) Taste KURZES DRÜCKEN: ALLGEMEIN: Umschalten zwischen SAT- und terr.
- Seite 20 Allgemein SAT-BEREICH: im BER-Modus Auswahl zwischen DVB-S und DVB-S2. SPEKTRUMMODUS: Aktivierung der BER-Messung. (24) Taste KURZES DRÜCKEN: ALLGEMEIN: Zugriff auf die Speicher, Makromessungen, DataLogs, Instant LOGS, Grafiken und SD. LANGES DRÜCKEN: ALLGEMEIN: Direktzugriff auf SCAN&LOG. (25) Taste KURZES DRÜCKEN: TV-MODUS: Direktzugriff auf SCAN&LOG. SPEKTRUMMODUS: Identifizierung des Satelliten.
- Seite 21 (28) Taste KURZES DRÜCKEN: ALLGEMEIN: Zugriff auf die Fernspeisung (5V, 13V, 18V, 24V, 13V22KHz, 18V22KHz, AUTO), Extra-Stromversorgung, DiSEqC, Motorsteuerung, SCR. (29) Taste KURZES DRÜCKEN: ALLGEMEIN: Zugriff auf die Energieoptionen (Normal, Sparmodus, Auto). LANGES DRÜCKEN: ALLGEMEIN: Starten und Beenden der Akkuladung. Solange das Gerät an eine externe Stromversorgung angeschlossen ist, wird die Akkuladung durchgeführt.
- Seite 22 Allgemein Auf der Geräteoberseite befinden sich:: 30 31 Optical Mini-DIN - Anschlüsse - (30) Reset-Taste Führt bei unkontrolliertem Betrieb ein Reset des Gerätes durch. Wenn beim Gerät ein Reset durchgeführt wird, wird die Konfiguration wieder hergestellt, die beim letzten normalen Ausschalten aktiviert war. Um die Taste zu betätigen, muss mit einer stumpfen Spitze ein angemessener Druck ausgeübt werden.
- Seite 23 (36) HF-Eingang Eingangsbuchse mit 75-Ohm Impedanz. (37) Lautsprecher (38) Spannungsversorgung Anschluss für eine externe Spannungsversorgung von 12 - 14,8 V. (39) USB-Schnittstelle Anschluss an den PC zur Benutzung des HSuite Programmes und/oder für das Software-Update des Messgerätes. Seitlich am Gerät befinden sich: (40) Lüfter Sorgt für die optimale Betriebstemperatur des Gerätes.
-
Seite 24: Bedienung Des Gerätes
Allgemein 3.- BEDIENUNG DES GERÄTES 3.1.- MENÜ Wie bereits erwähnt sind die verschiedenen Funktionen in untergeordnete Menüs gegliedert, um das Durchblättern so einfach und intuitiv wie möglich zu gestalten. Dies ist entweder das demodulierte Bild des eingestellten TV-Kanals (TV-Modus), das Spektrum (Spektrummodus), oder die Kombination (Kombomodus). - Seite 25 - Menü-Optionen - Um auf das untergeordnete Menü zuzugreifen (nur wenn es ein untergeordnetes Menü gibt) oder die angewählte Funktion durchzuführen, verwenden Sie die Taste . Wenn es ein untergeordnetes Menü gibt, wird dieses eingeblendet. Sonst wird die betätigte Funktion gestartet.
- Seite 26 Allgemein MENÜ MESS- BEREICH EIN- STELLUNG TV MODUS SPEKTRUM ANALYSER OPTISCHER EINGANG/RF HINWEIS:...
-
Seite 27: Betriebsarten
3.2.- Betriebsarten Das H60 verfügt über zwei Empfangseinstellungen: Kanal- oder Frequenz-Modus. Um eine auszuwählen, werden die Tasten (Kanal-Modus) und (Frequenz-Modus) betätigt. Wenn der Kanal-Modus verwendet wird, werden die durchzuführenden analogen Messungen am Videoträger dieses Kanals durchgeführt. Wenn zum Beispiel der Plan CCIR ausgewählt wird, und der eingestellte Kanal der S01 ist die Frequenz des Videoträgers 105.25 MHz. - Seite 28 Allgemein 50kHz-Schritten geändert werden. Wird die Taste erneut betätigt, wird die Frequenz ausgeblendet und es kann über das numerische Tastenfeld die Frequenz von Hand eingegeben werden. Betätigen Sie die Taste zur Bestätigung. Im SAT-Bereich und Frequenz-Modus wird bei einer langen Betätigung der Taste zwischen der SAT-Frequenz und ZF gewechselt.
-
Seite 29: Funktionen
3.3.- Funktionen In diesem Abschnitt werden alle Funktionen des Messgerätes näher erläutert. Das Hauptmenü besteht aus folgenden Optionen: 3.3.1.- Konfiguration der Messungen Mittels der Funktionen dieses Menüpunkts werden die Parameter festgelegt, die die durchzuführenden Messungen beeinflussen. Alle sich öffnenden Fenster der verschiedenen Funktionen des Menüs "Konfiguration der Messungen"... -
Seite 30: 2.- Lnb & Vorverstärker
Messbereich Wenn das terrestr. Band angewählt ist, ist das Ikon eine terrestrische Antenne. Wenn der gewählte Bereich Satellit ist, wird als Ikon ein Spiegel angezeigt. Für den UKW Radio Bereich wird eine Musiknote angezeigt. - Bandwechsel - kurze Drücken der Taste , schaltet zwischen dem terrestr. - Seite 31 Bei diesem Menüpunkt sind folgende Optionen verfügbar: Terrestr. Bereich Satelliten-Bereich - Stromversorgung des Vorverstärkers - Die Stromversorgungen des terrestr. Bereiches sind: OFF, 5V, 13V, und 24V. Ist der Satelliten-Bereich angewählt, kann die Gleichspannung und das Steuersignal des LNB ausgewählt werden. In den Fußzeilen des Bildschirms wird auch das Frequenzband (High Band oder Low Band) und die Polarisation (vertikal oder horizontal) angezeigt, die der gewählten LNB-Speisung entsprechen: 5V / 125mA...
-
Seite 32: 2.2.- Extra-Stromversorgung (Extraburst)
Messbereich => Das Gerät erkennt eine Spannung im Koaxialkabel. In diesem Fall ist die eingeblendete Meldung "Vext". Diese Situation ist zu verhindern. => Wenn das Gerät einen Kurzschluss erkennt, gibt es ein Tonsignal wieder und die in diesem Fall eingeblendete Meldung lautet "Kurzschluss". =>... - Seite 33 Gruppen und identifizieren jede Gruppe als SAT B ..) Hierfür dient im Hauptmenü "Konfiguration Messungen", im Menüfenster "LNB und Vorverstärker" das Segment DiSEqC. Folgendes Fenster wird eingeblendet: - Anwahl des SAT im Multischalter - Der gewünschte Satellit wird angewählt (ein Multischalter von 8+1 Eingängen verfügt nur über Satellit A und Satellit B).
-
Seite 34: 2.4.- Motorsteuerung (Motorkontrolle)
Messbereich 3.3.1.2.4.- Motorsteuerung (Motorkontrolle) Das H60 Advance ermöglicht es, die DiSEqC Motoren von Drehantennen zu steuern. Diese Funktion ist nur im Satelliten-Bereich und mit aktivierter LNB-Speisung verfügbar. Falls man sich nicht im Satelliten-Bereich befindet, wird die Meldung “nur Satellit” eingeblendet, und falls keine Spannungsversorgung vorhanden ist, wird die Meldung "Kein DiSEqc. -
Seite 35: 2.5.- Scr
3.3.1.2.5.- SCR Das H60 ermöglicht die Steuerung von Satellitenkomponenten, die dem SCR-Protokoll nach der Norm 50494:2006 folgen. Mit der Taste "SCR EIN" (aber nur im Satelliten-Bereich und nur mit der aktivierten LNB- Speisung; anderenfalls wird eine Fehlermeldung angezeigt: “Nur Satellit” oder “Kein DiSEqC AUS”) erscheint ein Menü... - Seite 36 Messbereich Die Standardfrequenzen der einzelnen Kanäle sind in der Norm 50494:2006 definiert. Kanal SCR0 SCR1 SCR2 SCR3 SCR4 SCR5 SCR6 SCR7 Frequenz (MHz) 1680 1420 2040 1210 1680 1420 2040 1210 Wenn die SCR-Funktion aktiviert ist, erscheint in der rechten oberen Ecke eine blinkende Einblendung “SCR”.
-
Seite 37: 3.- Kanäle Und Normen
3.3.1.3.- Kanäle und Normen 3.3.1.3.1.- Norm Ermöglicht die Anwahl der Farbübertragung (nur im terrestr. Bereich). Folgende Farbübertragungssysteme (Normen) stehen zur Verfügung: B/G, D/K, SECAM B/G, SECAM L SECAM D/K. Das nachfolgende Fenster wird bei der Anwahl dieser Funktion angezeigt: - Anwahl Farbübertragung - 3.3.1.3.2.- Plan wählen Anwahl der gewünschten Kanalliste (oder Standard). -
Seite 38: 3.3.- Audioträger
Messbereich Terrestr. Bereich Satelliten-Bereich: - Standards / Kanallisten - Bei Anwahl einer SAT-Liste wird ein Fenster eingeblendet das die Auswahl der Empfangsebene ermöglicht (VL, HL, VH, und ALL). Die Option enthält alle Kanäle aller Empfangsebenen nach Frequenz geordnet. Ist die LNB-Spannungsversorgung notwendig, empfiehlt es sich, die Option Auto im Menü... - Seite 39 Wenn der NICAM-Modus angewählt wird, stehen zusätzliche Audioträger (auch über die Messung BER NICAM), zur Auswahl (NICAM A NICAM B). Wählen Sie den gewünschten Audioträger mit dem und drücken Sie die Taste zur Bestätigung. Bei der Anwahl von ANDERE, wird das Auswahlfenster des Audioträgers geschlossen und ein neues Fenster geöffnet.
-
Seite 40: 4.- Messparameter
Messbereich 3.3.1.4.- Messparameter Diese Funktion ermöglicht die Konfiguration einiger Parameter des Gerätes. Die Taste oder der werden verwendet, um durch die verschiedenen Optionen zu blättern. Drücken Sie die Taste oder , m die verschiedenen Optionen anzuwählen. Die Parameter-Konfiguration kann mit der Taste oder gewählt werden. - Seite 41 - Andere: Auswahl der Oszillatorfrequenz im Bereich von 9 bis 14GHz. - Vorverstärker Ermöglicht die Konfiguration der im Gerät vorhandenen Verstärkerstufe im Eingang. Das Gerät kann die Verstärkerstufe selbstständig ein- oder ausschalten (AUTO) oder sie bleibt immer ausgeschaltet (OFF). Wenn in der Option AUTO die Verstärkerstufe eingeschaltet ist, blinkt in der rechten oberen Ecke...
-
Seite 42: 5.- Qualitätsprofile
Messbereich - Maßeinheiten Das Messgerät bietet die Möglichkeit verschiedene Maßeinheiten zu benutzen: dBµV, dBmV dBm. Die Standardeinstellung ist dBµV. dBµV: Wird für Geräte mit niedrigem Ausgangspegel (immer unter 130 dBµV) verwendet. dBmV: Wird für Geräte mit niedrigem Ausgangspegel verwendet (insbesondere für CATV-Anlage). -
Seite 43: 6.- Logger Speicherplätze
3.3.1.6.- Logger Speicherplätze Bei dieser Funktion sind folgende Untermenüs verfügbar: - Liste der Logger Speicherplätze - 3.3.1.6.1.- Speicherplätze Speicherplatz ermöglicht es, die Konfiguration des Messgerätes abzuspeichern und wieder aufzurufen. Das H60 ermöglicht das Speichern von bis zu 1000 verschiedenen Konfigurationen (Speicherplätze), welche einfach und problemlos aufgerufen werden können. Das Messgerät speichert jede Einstellung, wie z.B. -
Seite 44: 6.1.1.- Zurückladen
Messbereich Zur Einstellung des Messgerätes mit den gespeicherten Parametern muss nur die Kurzwahltaste betätigt werden (oder im Menü: MESSBEREICH --> LOGGER SPEICHER --> SPEICHER), den gewünschten Speicherplatz auswählen und die Taste oder die Taste WIEDERHERSTELLEN drücken. Sollte im Messgerät kein Speicherplatz vorhanden sein, wird auf dem Bildschirm die Meldung "Speicher voll"... - Seite 45 - Speicherung ablegen - Nach Bestätigung der Speicherung wird die Meldung "Datei gespeich." angezeigt. Die höchste Anzahl von Speicherplätzen, die das Messgerät abspeichern kann ist 1000, je nach der Version des Gerätes. Falls der Speicher voll ist, wird auf dem Bildschirm die Meldung "Speicher voll"...
-
Seite 46: 6.1.3.- Löschen
Messbereich 3.3.1.6.1.3.- Löschen Zur Löschung eines bestimmten Speichers ist die Taste LÖSCHEN zu betätigen. Daraufhin wird die Liste der verfügbaren Speicherplätze eingeblendet. - Speicher Löschen - Durchlaufen Sie die Liste mit dem . Wenn der Balken über dem zu löschenden Speicher liegt, betätigen Sie die Taste , um den Speicherplatz zu markieren. -
Seite 47: 6.1.4.- Namen Bearbeiten
3.3.1.6.1.4.- Namen bearbeiten Über diese Funktion kann der Namen jedes Speicherplatzes, egal ob neu oder schon bestehend, geändert werden. - Name bearbeiten - Um einen Speicher-Name zu ändern, betätigen Sie die Taste NAME BEARBEITEN. Wählen Sie den zu bearbeitenden Speicher mit dem . -
Seite 48: 6.2.- Makromessungen
Messbereich drücken Sie die Taste oder wählen Sie einen anderen Speicher mit dem aus. Ein Name, der nur aus Leerzeichen besteht, ist ebenfalls nicht zulässig und es erscheint die Meldung "Name ungültig". Die Bestätigung einer Namensänderung wird auf dem Bildschirm über die Meldung "Datei bearbeit."... -
Seite 49: 6.2.1.- Makromessungen Ausführen
Wenn im Messgerät Makromessungen gespeichert sind verwendet man den um die Liste zu durchlaufen und die Funktion “Ausführen” oder die Taste um zu starten. 3.3.1.6.2.1.- Makromessungen ausführen Diese Funktion wird verwendet, damit die Makromessung alle zugeordneten Speicherplätze durchläuft und die Resultate in einem LOG ablegt. - Ausführen einer Makromessung - Eine Makromessung kann beliebig oft wiederholt werden. - Seite 50 Messbereich - Optionen der Makromessung - Zu konfigurierende Parameter: - Anschlussdosentyp: Drei Auswahlmöglichkeiten. Das Gerät legt die Reihenfolge der Ausführung der Makromessung fest und hält nach der angewählten Option an. - Breitband: Die Makromessung führt alle zugeordneten Speicherungen durch. - Ter/Sat: Die Makromessung führt erst die terrestrischen und danach die SAT Speicherungen durch.
-
Seite 51: 6.2.2.- Makromessungen Erstellen
- Ausführen einer Makromessung - 3.3.1.6.2.2.- Makromessungen erstellen Mit dieser Option können neue Makros unter Verwendung der Speicherungen des Gerätes erstellt werden. Das Messgerät kann bis zu 100 Makromessungen verschiedener Zusammensetzungen und mit bis zu 250 Speicherungen speichern. Nach Betätigen der Funktion "erstellen" schlägt das Messgerät einen neuen Namen für die Makromessung vor. -
Seite 52: 6.2.3.- Makromessungen Löschen
Messbereich Durch Betätigen der Taste wird eine Tabelle der verfügbaren Speicherplätze eingeblendet. Mit dem werden die Speicherplätze durchlaufen. Um einer Makromessung einen Speicherplatz zuzuordnen wird die Taste betätigt. Der angewählte Speicherplatz wird gelb angezeigt. Zum Speichern in die Makromessung, muss die Option "BESTÄTIGEN"... -
Seite 53: 6.3.- Datalogs
3.3.1.6.3.- DATALOGS In diesem Abschnitt ist die Ansicht der erzielten Resultate der ausgeführten Makromessungen und die Resultate der SCAN&LOG möglich. Im Messgerät erscheint ein Fenster mit einer Liste der DATALOGS. Im unteren Fenster wird der Inhalt jedes einzelnen eingeblendet. - DATALOGS - DATALOGS sind Messungen, die das Messgerät bei einer der folgenden Funktionen gespeichert hat:... -
Seite 54: 6.3.1.- Datalog Löschen
Messbereich Mit dem wird die DATALOGS Liste durchlaufen. Nach Auswahl des gewünschten DATA LOGS, kann durch Betätigen der Taste auf die gespeicherten Messergebnisse zugegriffen werden. Die Daten werden in einer zweispaltigen Tabelle angegeben. Links wird die gemessene Anschlussdose angegeben und rechts stehen die dazugehörigen Ergebnisse. Durch Drehen werden die verschiedenen Anschlussdosen des DATALOG aufgerufen (linke Seite) -
Seite 55: 6.3.3.- Scan&Log
kann das angewählte Zeichen geändert werden. Um die Änderung durchzuführen wird die Taste betätigt. Mit den Tasten können die einzelnen Zeichen angewählt werden. 3.3.1.6.3.3.- SCAN&LOG Die im Messgerät werkseitig eingebaute Funktion SCAN&LOG ermöglicht dem Gerät den TV und SAT Bereich zu scannen und Messungen anhand von vorgegebenen, anwählbaren Parametern durchzuführen. - Seite 56 Messbereich In der Spalte mit der Überschrift Option wird die Art der Messung bestimmt, die das Messgerät durchführen soll. Diese Optionen können folgende sein: - Terrestrisch - BER DVB-T/T2 - DVBS - DVBS2 Wenn ein Scan des terrestrischen Bandes vorgenommen wird, kann die Option BER DVB-T/T2 aktiviert werden.
-
Seite 57: 6.3.4.- Instant Log
- Fortschritt eines SCAN&LOGs - Um die Suche abzubrechen wird die Taste betätigt und eine Bestätigungsmeldung wird eingeblendet. Durch Betätigen der Taste wird das SCAN&LOG abgebrochen und durch Betätigen einer anderen Taste wird es fortgeführt. Nach Beendigung des SCAN&LOG wird eine Liste der gefundenen Kanäle und der an ihnen durchgeführten Messungen eingeblendet. -
Seite 58: 6.4.- Grafiken
Messbereich 3.3.1.6.4.- Grafiken Die Funktion “Grafiken” ermöglicht es eine grafische Darstellung im Speicher zu speichern. Die Darstellung kann ein Spektrum jeglicher Konfiguration oder ein Diagramm der DVB-T ECHOS sein. Die Grafiken können direkt auf dem Messgerät angezeigt werden oder auf die SD Karte (nur einige Optionen) übertragen werden, um sie anschließend mittels des Hsuite zu bearbeiten. -
Seite 59: 6.4.1.- Grafik Speichern
und dann mit den Tasten oder bestätigt werden. Daraufhin werden alle im angewählten Verzeichnis vorhandenen Grafiken angezeigt. Nun kann jede einzelne Grafik mit den Tasten ausgewählt werden. Durch drücken der Taste gelangt man zurück in das GLOGS Hauptmenü. Nach der Anwahl blinkt der Name der auf dem Bildschirm dargestellten Grafik. Zur weiteren Anzeige aller in diesem Verzeichnis abgelegten Grafiken werden die Tasten oder benutzt werden. -
Seite 60: 6.4.1.1.- Glog Optionen
Messbereich 3.3.1.6.4.1.1.- GLOG Optionen In dieser Funktion können die vorgegebenen Parameter modifiziert werden, die vom Messgerät beim Abspeichern von Grafiken benutzt werden. Man bewegt sich durch die Liste der Optionen oder den Kursortasten und sucht den gewünschten Parameter aus. Die folgenden Optionen sind möglich: Neuer GLOG: Erlaubt einen neuen GLOG zu starten in dem eine Grafik gespeichert wird. -
Seite 61: 6.4.3.- Grafik Löschen
3.3.1.6.4.3.- Grafik löschen In dieser Funktion erscheint die komplette Liste der vorhandenen GLOG’s. Man kann einen bestimmten GLOG auswählen, indem man die Kursortasten und die Taste benutzt. Der ausgewählte GLOG erscheint in gelber Farbe. Unten erscheint die Anzahl der ausgewählten GLOG’s. -
Seite 62: 6.5.2.- Löschen
Messbereich Der Name einer auf der SD Karte gespeicherten Datei ist als LFILE oder GFILE gefolgt von 3- stelligen, aufsteigenden Zahlen vorgegeben, allerdings kann der Name der Datei geändert werden. Um den Namen zu ändern gibt es 4 Möglichkeiten: 1.- Man drückt um den vom Gerät vorgeschlagenen Namen zu akzeptieren. -
Seite 63: 6.5.3.- Info
Durch Benutzen des bewegt man sich durch die Liste. Nach Erreichen des zu löschenden, übertragenen LOGS, die Taste drücken, um die Datei zu markieren. Sollen alle Dateien der SD Karte markiert werden, kann die Option Alle auswählen genutzt werden. Nach Beendigung der Auswahl, die Option BESTÄTIGEN, anwählen und zur nochmaligen Bestätigung die Taste drücken. -
Seite 64: 6.5.4.- Formatieren
Messbereich 3.3.1.6.5.4.- Formatieren Um die SD Karte zu formatieren, auf FORMATIEREN drücken. ACHTUNG: Beim Formatieren der SD Karte werden alle auf der Karte gespeicherten Daten gelöscht. Die Bestätigung erfolgt mit der Taste . Ist die Formatierung abgeschlossen, erscheint auf dem Bildschirm der Hinweis "Formatierung komplett". -
Seite 65: 7.- Einstellung Der Antennen
3.3.1.7.- Einstellung der Antennen Durch Anwählen dieses Menübuttons erscheint die Option aktivieren (ON) oder deaktivieren (OFF) der Einstellung der Antennen. Diese Funktion ist dafür gedacht, dem Installateur bei der Einstellung einer Antenne eine Angabe über die Qualität des Signalempfanges zu bieten, ohne dass er dazu die auf dem Bildschirm angegeben Daten sehen muss. -
Seite 66: Gerätekonfiguration
Einstellung 3.3.2.- Gerätekonfiguration Unter diesem Menü kann auf die Gerätekonfigurationen zugegriffen werden. 3.3.2.1.- Funktionstasten Den Tasten werden durch das Gerät verschiedene Funktionen zugewiesen. Jeder Taste kann eine der folgenden Funktionen zugewiesen werden: - Quick Guide. Anzeige der Menütasten. - Polaritätswechsel. Im Satelliten-Bereich kann die Polarität des ausgewählten Kanalplans geändert werden. -
Seite 67: 2- Sprache
3.3.2.2- Sprache Das H60 bietet die Möglichkeit, die Sprache der Menüs auszuwählen. Die verfügbaren Sprachen sind: Spanisch, Englisch, Portugiesisch, Französisch, Deutsch, Italienisch, Polnisch und Russisch. Folgendes Fenster wird bei Anwahl dieser Funktion eingeblendet. - Anwahl der für die Menüs verfügbaren Sprachen - 3.3.2.3.- Energie Optionen In diesem Menü... -
Seite 68: 3.1.- Kontrolle
Einstellung 3.3.2.3.1.- Energie-Kontrolle Mit dieser Funktion kann man eine der 3 verschiedenen Betriebsarten anwählen: Normal: Normale Betriebsart des Messgerätes. SPARMODUS: In dieser Betriebsart wird die Helligkeit der Anzeige reduziert und weitere elektrische Parameter automatisch reguliert, um eine längere Nutzungsdauer des Akkus zu erreichen. AUTO: Ähnlicher Betrieb wie im Sparmodus, wenn das Messgerät nicht mit Strom versorgt wird. -
Seite 69: 4.- Bildschirmparameter
- Zeit zum Abschalten - Nachdem die eingestellte Inaktivitätszeit abgelaufen ist, wird auf dem Bildschirm die Meldung Autom.Abschal. zusammen mit einem Fortschrittsbalken eingeblendet. Zusätzlich ertönt ein Signal, welches darauf aufmerksam macht, dass sich das Messgerät ausschalten wird. Wenn der Fortschrittsbalken die 100% erreicht, schaltet das Messgerät aus. Der Benutzer kann das Ausschalten des Gerätes auch durch Betätigen irgendeiner Taste deaktivieren, und die programmierte Inaktivitätszeit wird wieder aktiviert. -
Seite 70: 4.1.- Lautstärke
Einstellung 3.3.2.4.1.- Lautstärke . Kurzwahltaste Mit dem wird die Lautstärke erhöht oder verringert. Das Fenster sieht wie folgt aus: - Lautstärke - Mit der Taste wird der Wert bestätigt und das Einstellfenster geschlossen. Wenn Sie nochmal die Taste betätigen, gelangt man zu einer anderen Parameter (Helligkeit). 3.3.2.4.2.- Helligkeit. -
Seite 71: 4.5.- Hohe Bildqualität
3.3.2.4.5.- Hohe Bildqualität. Kurzwahltaste Diese Funktion ermöglicht dem Messgerät die Sichtbarkeit an sehr helle Umgebungen anzupassen. 3.3.2.5.- Drehregler Diese Funktion ermöglicht die Empfindlichkeit des Drehreglers im Gerät einzustellen. 3.3.2.6.- Uhrzeit Folgendes Fenster öffnet sich: - Option Uhr - Hier können Uhrzeit (Stunde und Minuten) und Datum (Tag, Monat und Jahr) geändert werden. Nach Betätigen von wird zuerst die Stundenangabe aktiviert (dunkelblau hinterlegtes Feld). -
Seite 72: 7.- Video In/Out
Einstellung 3.3.2.7.- Video IN/OUT Ermöglicht die Auswahl der Videokonfiguration am Eingang und am Ausgang. - Videokonfiguration - Nachfolgend werden die verschiedenen Optionen angegeben: - Videoeingang: AUS: Schaltet den Mini-Din-Videoeingang ab. EIN: Schaltet den Mini-Din-Videoeingang an. - Videoausgang: CVBS: Schaltet den Mini-Din-Videoausgang an. HDMI: Schaltet den HDMI-Videoausgang an. - Seite 73 => Bei Signal an der Mini-DIN, und wenn dieses auf dem Bildschirm (Modus Auto oder Modus On), dargestellt wird, funktioniert das Gerät, was Messungen betrifft, weiterhin normal. D. h., die ausgeführten Messungen entsprechen dem Signal am Eingang des "F"-Steckers. Es können keine Messungen des Signals der Scart-Buchse durchgeführt werden.
-
Seite 74: 8.- Geräte-Information
Einstellung 3.3.2.8.- Geräte- Informationen Die Anwahl dieser Funktion öffnet ein Fenster, in dem Informationen zum Gerät angezeigt werden. Siehe nachfolgendes Bild: Modell Fertigungs- nummer - Fenster mit Informationen zum Gerät - 3.3.2.8.1.- Updaten Mit dieser Option kann eine Lizenznummer hochgeladen werden, um eine neue Option freizuschalten. - Seite 75 Kurzschluss verursacht werden könnte. • Verbinden Sie keinen der beiden Pole mit irgendeinem metallischen Gegenstand; der Akku könnte sich erwärmen, Wasserstoffgas erzeugen, auslaufen, brennen oder explodieren. • Es dürfen nur ausschließlich Akkus des Fabrikats Televes benutzt werden.
-
Seite 76: 8.3.- Detail. Information
Einstellung 3.3.2.8.3.- Detail. Information Dieses Fenster zeigt Informationen, die Sie der technischen Hotline geben müssen, wenn Sie technische Unterstützung benötigen. 3.3.2.8.4.- Werkeinstellung (Werks-Reset) Stellt die Werkseinstellung wieder her. Alle im Gerät durchgeführten Änderungen außer Speicher, Makromessungen, DataLogs und Grafiken, werden gelöscht. - Werkseinstellung - Zur Bestätigung ist die Taste zu drücken. -
Seite 77: Tv Modus
3.3.3.- TV-Modus Bei der Anwahl dieses Menüs wird automatisch zum TV-Modus umgeschaltet. Ist das Gerät im Analog-Modus, wird im terrestr. Bereich ein demoduliertes TV-Signal auf dem Bildschirm angezeigt. Im Satelliten-Bereich wird das analoge Signal nicht demoduliert. Im Digital-Modus wird das Fenster der digitalen Messungen eingeblendet. Um das TV Bild sehen zu können, ist die Taste zu betätigen. -
Seite 78: 1.2.- Tv-Zeile (Linie)
TV-Modus - Synchronimpuls - 3.3.3.1.2.- TV-Zeile (Linie) Damit wird eine bestimmte TV-Zeile (Linie) eingeblendet. Am unteren Bildschirmrand werden die Parameter, die für die Ansicht der Zeile (Linie) geändert werden können, angezeigt. Mit den Tasten können sie durchlaufen werden. - TV-Zeile (Linie) - Beschreibung der Parameter:... - Seite 79 Hier wird die Zeile (Linie) angegeben, die angezeigt werden soll. Der Wert muss zwischen 1 und 625 für PAL Standard, und zwischen 1 und 525 für NTSC Standard liegen. Zeilen- nummer Um den Wert zu ändern, kann der verwendet werden oder die Taste (Linie) betätigt werden, um direkt mit dem Tastenfeld den Wert einzugeben.
-
Seite 80: 1.3.- Kombo
TV-Modus 3.3.3.1.3.- Kombomodus In diesem Arbeitsmodus kann gleichzeitig das Spektrum, die Messungen und das TV Bild gesehen werden. Der Bildschirm des Messgerätes ist in 2 Teile aufgeteilt: Links kann das TV Bild gesehen werden und rechts das Spektrum und die Parameter des Kanals. - Kombomodus - Mit der Taste kann zwischen Analog- und Digital-Modus gewechselt werden. -
Seite 81: 1.4.- Videotext
Die Taste ist eine Kurzwahltaste zum zyklischen Durchschalten der verschiedenen Modi (TV-Modus ==> Spektrummodus ==> Kombomodus). Durch langes Drücken der Taste werden die Modi in umgekehrter Richtung durchgeschaltet. Bei DVB-T, DVB-S oder TV Analog-Modus kann mit der Taste der nächste oder vorherige Kanal gesucht werden. -
Seite 82: 2.- Messungen
TV-Modus 3.3.3.2.- Messungen In diesem Menü erfolgt die Anwahl der verschiedenen Messungen des Messgerätes. Wenn eine der Messungen angewählt wird, öffnet sich ein Fenster mit den durchgeführten Parametern und der Frequenz (oder Kanal). Die eingestellte Frequenz (Kanal) kann im geöffneten Messfenster geändert werden. Auf diese Weise kann dieselbe Messung an aufeinander folgenden Frequenzen (oder Kanälen) auf einfache Weise durchgeführt werden. -
Seite 83: 2.1.- Analog
3.3.3.2.1.- Analog Das entsprechende Untermenü sieht wie folgt aus: - Optionen beim Analog-Modus - Die Fenster der Messergebnisse werden mit dem Bild des demodulierten TV-Bildes überlagert. Im terrestr. Bereich kann mit der Taste , zwischen dem erweiterten Fenster, dem verkürzten Fenster oder keinem Fenster (nur Bild) gewählt werden. Das erweiterte Fenster bietet folgende Informationen: - Name des angewählten Parameters - Messwert... -
Seite 84: 2.1.1- Pegel
TV-Modus - Gelber Balken: Akzeptable Qualität, es wird aber empfohlen, sie zu verbessern - Roter Balken: Schlechte Qualität Das verkürzte Fenster (nur im terrestr. Bereich) beinhaltet nur: - Frequenz oder Kanal an dem die Messung durchgeführt wird - Name des angewählten Parameters - Messwert Die Messung im Fenster kann mit dem geändert werden (das Steuerkreuz ist trotz... -
Seite 85: 2.1.2.- V/A
3.3.3.2.1.2- V/A (nur im terrestr. und Analog-Bereich) Die eingestellte Frequenz wird als Videoträgerfrequenz angenommen, d.h an dieser Frequenz wird der Videoträgerpegel gemessen. Der Audioträger wird in einem Abstand darüber gemessen, der in der auf dem Bildschirm dargestellten Information angegeben ist (im Beispiel 5.50). -
Seite 86: 2.1.3- C/N
TV-Modus 3.3.3.2.1.3- C/N Bei der Anwahl dieser Funktion wird ein Fenster mit dem Wert des gemessenen Träger-/ Rauschverhältnisses eingeblendet. Die Messung des Rauschens wird automatisch durchgeführt. - Messung C/N. Kanal-Modus - Wenn der Kanal-Modus aufgerufen wird, erscheint der Kanal über dessen Träger die Pegelmessung durchgeführt wird. -
Seite 87: 2.1.4.1.- C/N L (Zeile)
3.3.3.2.1.4.1.- C/N L (Zeile) Mit dieser Funktion kann die Zeile (Linie) eingestellt werden, auf die sich das Messgerät synchronisieren soll, um die Messung von C/N Zeile (Linie) durchzuführen. Hierfür nutzt man um einen Wert zwischen Zeile 3 und 25 auszuwählen und mit der Taste bestätigen. -
Seite 88: 2.1.5.1.- Dienst Aus
TV-Modus 3.3.3.2.1.5.1.- Dienst AUS - Dienst AUS - Aktiviert die CTB- und CSO-Messung mit Dienst auf AUS. Um die Messung durchzuführen, müssen folgende Schritte durchgeführt werden: - Signal im Kanal aktivieren und Taste drücken. - Signal im Kanal deaktivieren und Taste drücken. -
Seite 89: 2.1.5.3.- Cso Offset
Aktiviert die CSO-Messung mit Dienst auf EIN. Es ist nicht möglich, in diesem Modus die CTB- Messung durchzuführen. Das Messgerät synchronisiert sich automatisch auf eine leere Zeile des TV-Signals (wählbarer Parameter). 3.3.3.2.1.5.3.- Offsets CSO Die CSO-Messung wird an verschiedenen Frequenzen innerhalb des Kanals durchgeführt. Diese Frequenzen können hier geändert werden. -
Seite 90: 2.1.7.- Feldstärke
Zur Ausführung dieser Messung sind alle Elemente vom Signalempfangsgerät (Antenne) bis zum Messgerät (Verteilnetz, Koaxkabel, usw.) in Betracht zu ziehen. Für das H60 ist die Messung für eine Televes DAT-HD Antenne und 10 m Kabel KK1148PE ausgelegt. (Weitere Informationen unter http://www.televes.com). -
Seite 91: 2.2.- Digital
3.3.3.2.2.- Digital Das Fenster, das sich bei der Anwahl einer Modulation öffnet, ist immer gleich aber die Überschrift mit der Modulationsart und die für jede Modulation angezeigten Messwerte variieren: Eingestellter Kanal Angewählte Balken Messung Messungen Verfügbare Dienste - Fenster der digitalen Messungen - Jede der verfügbaren Messungen kann angewählt werden, um größer als die anderen angezeigt zu werden. -
Seite 92: 2.2.1.- Dvb-T
TV-Modus 3.3.3.2.2.1.- DVB-T Bei der Anwahl dieser Funktion führt das Gerät die einem digitalen Signal entsprechenden Messungen durch. Das entsprechende Untermenü ist folgendes: - DVB-T Messungen - Die verfügbaren Messungen für ein DVB-T Signal sind: Pegel, C/N, CBER, VBER und MER. - Seite 93 Wenn bei irgendeinem Parameter die Option AUTO aufgerufen wird, wählt das Gerät automatisch den passenden Wert, auch wenn sich die Messdauer dadurch verlängert. Nachfolgend ein Beispiel des Fensters zur Parameterauswahl: Mögliche Parameter, die über den Derzeitige Werte Drehregler der Parameter anwählbar sind Information über die...
-
Seite 94: 2.2.1.2.- Ber
TV-Modus 3.3.3.2.2.1.2.- BER Die Anwahl dieser Funktion ermöglicht es, von einem anderen Fenster aus wieder auf das Fenster der BER-Messungen zuzugreifen. 3.3.3.2.2.1.3.- MPEG Die Anwahl dieser Funktion aktiviert beim DVB-T Signal die MPEG-Decodierung. Die Meldung “MPEG einstellen” wird eingeblendet und danach wird der Suchlauf nach verfügbaren Programmen gestartet, wobei auf dem Bildschirm die Meldung “Serv. - Seite 95 - Erweiterte Information - Falls kein DVB-T Signal verfügbar ist, wird im Informationsfenster “UNLOCK” angezeigt. MPEG4 DVB-T Die Decodierung von MPEG4 Diensten ist beim H60 immer inklusiv. Die H60 Technologie erlaubt die Anzeige von Diensten bis 1080p und ist mit allen gängigen digitalen Audioformaten kompatibel: AAC, EAAC, und AC3.
- Seite 96 TV-Modus - Decodierung MPEG4 - CAM (Conditional Access Module) DVB-T Das H60 verfügt in seinem oberen Teil über einen CI-Schacht (Common Interface) für ein CI- Modul (CAM = Conditional Access Modul). Gültig für alle digitalen Modulationen und kompatibel mit MPEG-2 und MPEG-4 Diensten. - CAM -...
-
Seite 97: 2.2.1.4.- Konstellation
- Einschieben des CI-Moduls - 3.3.3.2.2.1.4.- Konstellation Diese Funktion gibt das DVB-T Konstellationsdiagramm für alle Träger an: die TPS-Träger (Transmission Parameter Signalling) und die verstreuten Träger oder ein konkret angewählter Träger. Neben dieser grafischen Darstellung werden auf dem gleichen Bildschirm die CBER MER-Messwerte angezeigt. -
Seite 98: 2.2.1.4.1.- Zoom
TV-Modus 3.3.3.2.2.1.4.1.- Zoom Mit dieser Funktion kann für eine detaillierte Ansicht der einzublendende Quadrant ausgewählt werden. Bei der Anwahl von “Zoom OFF” zeigt die Grafik alle vier Quadranten an. - Zoom DVB-T Konstellation - 3.3.3.2.2.1.4.2.- Träger DVB-T Übertragung von irgendeinem Kanal besteht aus ca. 8.000 Trägern, von denen 6.817 genutzt werden und in Signal- und Datenträger unterteilt sind. -
Seite 99: 2.2.1.5.- Echos
3.3.3.2.2.1.5.- ECHOS Die Option ECHOS ermöglicht, das zeitliche Antwortsignal des DVB-T Kanals zu sehen. Diese Funktion ist sehr nützlich, um zu herauszufinden, ob das empfangene Signal von einem einzigen Sender stammt oder über einer Reihe von Nebensendern mit verschiedenen Verzögerungen und Reflexionen verfügt. Dies hilft oft zu verstehen, warum bei einem guten C/N und einem guten Signalpegel, die BER keinen akzeptablen Wert hat. -
Seite 100: 2.2.1.6.- Paketfehler
TV-Modus 3.3.3.2.2.1.6.- Paketfehler Diese Funktion erlaubt es dem H60 eine Analyse der fehlerhaften Pakete während eines längeren Zeitfensters vorzunehmen. Das Zeitfenster kann zwischen 1 und 59 Minuten eingestellt werden. Um diesen Parameter zu modifizieren siehe Abschnitt 3.3.3.2.2.1.6.1. Die auf dem Bildschirm angezeigten Werte sind folgende: Anfang: Uhrzeit zu der die Analyse gestartet wurde. -
Seite 101: 2.2.1.6.1.- Neustart
3.3.3.2.2.1.6.1.- Neustart Ref. 5992 Drückt man diese Funktion werden alle Messungen der Analyse neu gestartet. 3.3.3.2.2.1.6.2.- Zeitfenster Ref. 5992 Mit dieser Funktion modifiziert man die Dauer der Analyse. Das Zeitfenster kann zwischen 1 und 59 Minuten liegen. Hierfür benutzt man den und die Taste zur Bestätigung. -
Seite 102: Dvb-T2
TV-Modus 3.3.3.2.2.2.- DVBT-2 Wird der Modus DVB-T/T2 ausgewählt, analysiert das Messgerät automatisch das digitale terrestrische Signal und erkennt die Art des Signals. Handelt es sich um ein DVB-T-Signal, aktiviert das Messgerät die DVB-T-Funktionen. Wird ein DVB-T2-Signal gefunden, sind die Hauptmessungen Link Margin, Pegel, C/N, LDPCBER, BCHBER und MER. -
Seite 103: 2.2.2.2.-Ber
- Parameter DVB-T2 - 3.3.3.2.2.2.2.-BER Diese Funktion ermöglicht es von einem anderen Fenster aus wieder auf das Fenster der BER- Messungen zuzugreifen. -
Seite 104: 2.2.2.3.- Mpeg
TV-Modus 3.3.3.2.2.2.3.- MPEG Wenn ein DVB-T2-Signal vorliegt, wird mit dieser Funktion die MPEG-Decodierung aktiviert. Es können MPEG2- und MPEG4-Dienste entschlüsselt werden. Mit der H60-Technologie können Dienste bis 1080p angeschaut werden, die mit folgenden Audiostandards kompatibel sind: AAC, EAAC und AC3. Über den kann die Liste der verschiedenen Programme des Kanals aufgerufen und durchlaufen werden. -
Seite 105: 2.2.2.4.- Konstellation
3.3.3.2.2.2.4.- Konstellation Diese Funktion gibt das DVB-T2-Konstellationsdiagramm an. Neben dieser grafischen Darstellung werden auf dem gleichen Bildschirm die LDPCCBER und MER-Messwerte angezeigt. - DVB-T2-Konstellation - 3.3.3.2.2.2.4.1.- Zoom Mit dieser Funktion kann für eine detaillierte Ansicht der einzublendende Quadrant ausgewählt werden. Bei der Anwahl von “Zoom OFF”... -
Seite 106: 2.2.3.- Dvb-C
TV-Modus 3.3.3.2.2.3.- DVB-C Diese Funktion führt die Messungen für ein digitales DVB-C Signal durch. Das Informationsfenster ist identisch wie bei der DVB-T Messung. Folgendes Untermenü wird bei der Anwahl dieser Funktion eingeblendet: - DVB-C Messungen - Die verfügbaren Messungen für ein DVB-C Signal sind: Pegel, C/N, CBER und... -
Seite 107: 2.2.3.2.- Ber
3.3.3.2.2.3.2.- BER Die Anwahl dieser Funktion ermöglicht es, von einem anderen Fenster wieder auf das Fenster der BER-Messungen zuzugreifen. 3.3.3.2.2.3.3.- MPEG Die Anwahl dieser Funktion aktiviert beim DVB-C Signal die MPEG-Decodierung. Die Meldung “MPEG einstellen” wird eingeblendet und danach wird der Suchlauf nach verfügbaren Programmen gestartet, wobei auf dem Bildschirm die Meldung “Serv. - Seite 108 TV-Modus MPEG4 DVB-C Entspricht der Funktion wie in Abschnitt MPEG-4 DVB-T beschrieben. - Decodierung MPEG4 - CAM (Conditional Access Module) DVB-C Entspricht der Funktion wie in Abschnitt CAM DVB-T beschrieben.
-
Seite 109: 2.2.3.4.-Konstellation
3.3.3.2.2.3.4.-Konstellation Diese Funktion gibt das DVB-C-Konstellationsdiagramm an. Neben dieser grafischen Darstellung werden auf dem gleichen Bildschirm die CBER und MER-Messwerte angezeigt. - DVB-C Konstellation - 3.3.3.2.2.3.4.1.- Zoom Mit dieser Funktion kann für eine detaillierte Ansicht der einzublendende Quadrant ausgewählt werden. Bei der Anwahl von “Zoom OFF”... -
Seite 110: 2.2.4.- Dvb-S
TV-Modus 3.3.3.2.2.4.- DVB-S Diese Funktion führt die Messungen für ein digitales DVB-S Signal durch. Das Informationsfenster ist identisch wie bei den DVB-C DVB-T Messungen. Folgendes Untermenü wird bei der Anwahl dieser Funktion eingeblendet: - DVB-S Messungen - Die verfügbaren Messungen für ein DVB-S Signal sind: Pegel, C/N, CBER, VBER und... -
Seite 111: 2.2.4.2.- Ber
3.3.3.2.2.4.2.- BER Die Anwahl dieser Funktion ermöglicht es, wieder auf das Fenster der BER-Messungen zuzugreifen. 3.3.3.2.2.4.3.- MPEG Die Anwahl dieser Funktion aktiviert beim DVB-S Signal die MPEG-Decodierung. Die Meldung “MPEG einstellen” und “MPEG wird eingestellt” wird eingeblendet und danach wird der Suchlauf nach verfügbaren Programmen gestartet, wobei auf dem Bildschirm die Meldung “Serv. -
Seite 112: 2.2.4.4.- Paketfehler
TV-Modus MPEG4 DVB-S Entspricht der Funktion wie in Abschnitt MPEG-4 DVB-T beschrieben. - Decodierung MPEG4 - CAM (Conditional Access Module) DVB-S Entspricht der Funktion wie in Abschnitt CAM DVB-T beschrieben. 3.3.3.2.2.4.4.- Paketfehler Mit dieser Funktion können fehlerhafte Pakete über einen längeren Zeitraum analysiert werden. Der Ablauf entspricht dem bei DVB-T. -
Seite 113: Dvb-S2
3.3.3.2.2.5.- DVB-S2 Diese Funktion führt die Messungen für ein digitales DVB-S2 Signal durch. Das Informationsfenster ist identisch wie bei den DVB-S, DVB-C DVB-T Messungen. Folgendes Untermenü wird bei der Anwahl dieser Funktion eingeblendet: - Messungen - Die verwendete Messung zur Bewertung der Signalqualität ist die Link Margin (dB), die angibt wie “weit“... -
Seite 114: 2.2.5.2.- Ber
TV-Modus - DVB-S2 Parameteroptionen - 3.3.3.2.2.5.2.- BER Die Anwahl dieser Funktion ermöglicht es, wieder auf das Fenster der BER-Messungen zuzugreifen. 3.3.3.2.2.5.3.- MPEG Die Anwahl dieser Funktion aktiviert beim DVB-S2 Signal die MPEG-Decodierung. Die Meldung "MPEG einstellen " und "MPEG wird eingestellt"... -
Seite 115: 2.2.5.4.- Konstellation
Im Fenster der erweiterten Information wird außerdem die Netzwerk-ID (wenn verfügbar), die Anzahl der Programme und andere Daten über den eingestellten Kanal, verteilt auf zwei Fenster, angezeigt. Im ersten Fenster sind es die Daten: SID, VPID (für Audioprogramme wird der Wert 0 angezeigt), und APID. -
Seite 116: 2.2.5.4.1.- Zoom
TV-Modus - Konstellation DVB-S2 - 3.3.3.2.2.5.4.1.- Zoom Mit dieser Funktion kann für eine detaillierte Ansicht der einzublendende Quadrant ausgewählt werden. Bei der Anwahl von “Zoom OFF” zeigt die Grafik alle vier Quadranten an. 3.3.3.2.2.5.5.- Paketfehler Mit dieser Funktion können fehlerhafte Pakete über einen längeren Zeitraum analysiert werden. Der Ablauf entspricht dem bei DVB-T. -
Seite 117: 2.3.- Hf Dämpfung
3.3.3.2.3.- HF Dämpfung Die Messfunktion HF-Dämpfung ermöglicht die Messung der Dämpfung von einer Anlage. Es können 5 bis 10 Frequenzen im Bereich von 5...2200MHz ausgewählt werden, an denen die Dämpfung gemessen werden soll. Dazu wird über die Taste "FREQUENZ ANZAHL" die Anzahl der Frequenzen angegeben und über die Taste "FREQUENZ"... -
Seite 118: 2.4.- Tilt
TV-Modus - Darstellung der Dämpfung im Modus 2 - - REFERENZPEGEL: Ermöglicht die Eingabe des Referenzpegels in dB im Bereich von 0 ... +60dB. Die Einstellung "AUTO" hat zur Folge, dass der Referenzpegel automatisch aufgrund der gemessenen Dämpfungswerte festgelegt wird. Der Wert kann über geändert werden. - Seite 119 Es ist möglich die Kanäle zwischen denen die Schräglage gemessen wird zu ändern. Dazu muss über der gewünschte Kanal angewählt werden und die Taste gedrückt werden. Daraufhin erscheint ein Untermenü, um zu bestimmen ob dieser Kanal der Anfang (Marke A) oder das Ende (Marke B) für die Schräglagen-Messung sein soll. Die letzte Auswahl (Kanal) ist eine Schnellwahl um die gewählte Kanalfrequenz zu ändern.
-
Seite 120: 2.5.- Auto A/D
TV-Modus 3.3.3.2.5.- AUTO A/D Diese Funktion des H60 Messgerätes ermöglicht die automatische Erkennung der Kanalart: analog oder digital. AUTO A/D Anwendung ist nur für den TV-Modus und den Kombomodus verfügbar. Durch langes Drücken der Taste (länger als eine Sekunde) kann auch direkt auf diesen Modus zugegriffen werden. -
Seite 121: 3.- Kanalsuchlauf
3.3.3.3.- Kanalsuchlauf Das Messgerät H60 hat eine automatische Kanalsuchlauffunktion. Die Kanalsuche ist eine vereinfachte Funktion des SCAN&LOG. Zur Beschreibung wie das Messgerät Kanäle automatisch sucht, erkennt und Messungen durchführt, s. Abschnitt SCAN&LOG. Die TV-Kanalsuche wird immer basierend auf die angewählte Kanaltabelle durchgeführt. Bei SAT basiert die Suche auf dem angewählten Abstimmmodus: Kanaltabelle oder Frequenz. -
Seite 122: Spektrum Analyser
SPEKTRUM ANALYSER 3.3.4.- SPEKTRUM ANALYSER Durch Anwahl dieses Menüs wird automatisch zum Spektrummodus umgeschaltet. In diesem Modus wird das Spektrum eines Signals mit dem angewählten Bereich und der eingestellten Frequenz angezeigt. Im unteren Bereich des Bildschirmes (unter dem Spektrum) werden die Parameter, Messungen, usw. -
Seite 123: 1.- Referenzpegel
Die Information zur Frequenz oder des eingestellten Kanals wird in der Mitte der Fußzeilen des Bildschirms angezeigt. Ist im Gerät der Frequenz-Modus eingestellt, so wird die Mittenfrequenz des Spektrums angezeigt. Mit dem kann die Mittenfrequenz geändert werden, d.h., das Spektrum geht zum nächsten Videoträger über. Ist im Gerät der Kanal-Modus angewählt, erscheint der zur eingestellten Frequenz gehörende Kanal und das Spektrum wird sich im Analog-Modus automatisch auf die Videoträgerfrequenz dieses Kanals zentrieren. - Seite 124 SPEKTRUM ANALYSER - AUTO Modus - Nach Anwahl dieser Option wird die Hauptmessung ausgeblendet und an ihrer Stelle erscheinen die Optionen des Referenzpegels, die mit dem oder mit den geändert werden, und mit den Tasten oder bestätigt werden. Danach wird die Information des Referenzpegels ausgeblendet und erneut die Information der Messung angezeigt.
- Seite 125 Mit den kann bei ausgeblendeten Menüs der Referenzpegel schnell geändert werden. So kann der Referenzpegel eingestellt werden um ihn an das gegenwärtige Signal anzupassen. Ist der Pegel des Eingangssignales höher als der angewählte Bezugspegel, erscheinen die Zahlen für die Skalierung der Pegelwerte rot. Außerdem wird die Ziffer, die den Referenzpegel angibt, blinken, um darauf hinzuweisen, dass der Referenzpegel erhöht werden muss (um den Overflow zu vermeiden).
-
Seite 126: 2.- Span
SPEKTRUM ANALYSER 3.3.4.2.- SPAN Mit dieser Funktion kann der vom Spektrum dargestellte Frequenzbereich geändert werden. Die Information zur Anwahl dieses Parameters wird rechts in der Fußzeile eingeblendet. Wie beim Referenzpegel beschrieben, wird auch der Wert des Pegels momentan ausgeblendet und stattdessen der Wert des SPANs angezeigt. -
Seite 127: 3.- Messungen
3.3.4.3.- Messungen Im H60 werden die Messungen in den Fußzeilen des Bildschirms dargestellt. Alle Messungen des Pegels werden links unten im Bildschirm angezeigt, d.h., Pegel, V/A und CN für analoge TV-Kanäle und Pegel und C/N für SAT-Kanäle. Unten rechts im Bildschirm wird die angewählte Hauptmessung mit größeren Zahlen dargestellt, um das Ablesen aus weiterer Entfernung zu erleichtern, falls sich der Nutzer nicht direkt am Gerät befindet. -
Seite 128: 3.1.2.- V/A
SPEKTRUM ANALYSER 3.3.4.3.1.2.- V/A Mit dieser Funktion wird die Messung des Verhältnisses Videoträger/Audioträger als Hauptmessung gewählt. Die Mittenfrequenz des Spektrums wird als Videoträgerfrequenz betrachtet, und als Audioträgerfrequenz die in der Wahl des Audioträgers angegebene Frequenz (diese Funktion befindet sich in Konfig. -
Seite 129: 3.2.- Digital
3.3.4.3.2.- Digital Bei Anwahl dieser Funktion führt das Messgerät digitale Messungen durch und verwendet als Hauptmessung die zuletzt gewählte Messung. 3.3.4.3.2.1.- Pegel Mit dieser Funktion wird die Pegelmessung als Hauptmessung gewählt und wird rechts in der Fußzeile eingeblendet. Bei dieser Messung integriert das Messgerät den Pegel des Signals zwischen den Frequenzen eine halbe Kanal-Bandbreite unterhalb und oberhalb der Mittenfrequenz. -
Seite 130: 3.2.3.- Ber
SPEKTRUM ANALYSER 3.3.4.3.2.3.- BER Mit dieser Funktion misst das H60 die Parameter der Signalqualität für die unterschiedlichen digitalen Modulationen, während das Spektrum angezeigt wird. Die ausgeführten Messungen sind CBER für DVB-T, DVB-S, DVB-C und "Link Margin" für DVB-S2 und DVB-T2. - Messung von BER - Ist die Funktion angewählt, erscheint die Messung für den zuletzt ausgesuchten digitalen Modulationstyp. -
Seite 131: 3.2.3.1- Dvb-T/T2
- BER Funktion aktivieren / deaktivieren - Für den terrestr. Bereich (Modulationen DVB-T, DVB-T2 und DVBC) muss die gewählte SPAN kleiner als 20MHz sein. Ist dies nicht der Fall erscheint in der Messung des BER der Hinweis SP>20 MHz und die Messungen können nicht ausgeführt werden. Im Satelliten-Bereich (DVBS und DVBS2) besteht keine Begrenzung. -
Seite 132: 3.2.4.- Bandbreite
SPEKTRUM ANALYSER 3.3.4.3.2.4.- Bandbreite Dieser Parameter ist notwendig für die richtige Pegel- und C/N Messung, da die minimale und maximale Frequenz des Kanals angegeben wird. Bei seiner Anwahl wird die Information der Hauptmessung des Kanals momentan ausgeblendet und stattdessen wird der Parameter rechts in der Fußzeile eingeblendet. Mit dem oder den Tasten kann der Parameter geändert werden, und mit der Taste... -
Seite 133: 4.- Marker
- Satelliten-Erkennung - 3.3.4.4.- Marker Das H60 kann im Spektrummodus bis zu drei verwenden. Über die Funktionen dieses Untermenüs können sie über das gesamte Spektrum verschoben werden, um Pegelmessungen an den markierten Frequenzen durchzuführen. Das entsprechende Untermenü sieht wie folgt aus: - Optionen der Marker - 3.3.4.4.1.- Marker A Beim Aufrufen dieser Option wird der... -
Seite 134: 4.2.- Marker B
SPEKTRUM ANALYSER 3.3.4.4.2.- Marker B Beim Aufrufen dieser Option wird der blaue Marker aktiviert. Um ihn auszuschalten, kann die Option erneut gewählt werden, oder über ANALYZER => MESSUNGEN eine Messung ausgewählt werden. 3.3.4.4.3.- Marker C Beim Aufrufen dieser Option wird der pinkfarbene Marker aktiviert. -
Seite 135: 4.4.- Signalspitzen Suchen
3.3.4.4.4.- Signalspitzen suchen 3.3.4.4.4.1.- Maximale Signalspitze Diese Option positioniert den angewählten Marker auf die Frequenz mit dem höchsten Pegel auf dem Bildschirm. 3.3.4.4.4.2.- Nächste Signalspitze Ausgehend von der gegenwärtigen Position wird die Frequenz mit der nächsten Signalspitze gesucht. Sie kann bei ausgeblendeten Menüs auch mit der Taste gewählt werden. -
Seite 136: 5.- Halten Modus
SPEKTRUM ANALYSER 3.3.4.5.- HALTEN Modus Diese Funktion ermöglicht eine Spur auf dem Bildschirm festzuhalten. Es kann zwischen der Maximal- und Minimalfunkion gewählt werden. Mit dem kann dies in der Liste ausgewählt werden und mit der Taste wird bestätigt. Diese Funktion wird benutzt um Störsignale zu erkennen. -
Seite 137: 6.- Db / Div
3.3.4.6.- dB / DIV Mit diesem Parameter kann der dB-Wert für die Bildschirmanzeige gewählt werden. Nachdem diese Funktion ausgewählt wurde, wird die Information der Messung ausgeblendet und stattdessen erscheint die dB/DIV-Angabe. Mit dem oder den Tasten kann dieser Parameter geändert werden, und mit der Taste oder wird der Wert bestätigt. -
Seite 138: 7.2.- Vbw
SPEKTRUM ANALYSER SPAN Auflösungsfilter SPAN Auflösungsfilter SPAN Auflösungsfilter 100 KHz 5 MHz 200 MHz 3.2 MHz (vorgegebenes Filter) 600 HzW (vorgegebenes Filter) weitere Filter zwischen 800 KHzW 300 HzW 200KHzW und 6.4MHzW 1.6 MHzW 1 KHz 3.2 MHzW 6.4 MHzW 200 KHz 500 MHz 3.2 MHz (vorgegebenes Filter) 2.4 KHzW (vorgegebenes Filter) -
Seite 139: 7.4.- Sweep
Mit einem langen Tastendruck (>1 Sek.) auf erhält man direkten Zugriff auf die Aktivierung / Deaktivierung dieses Modus. Alle Parameter die im Spektrummodus geändert werden können, gelten für den oberen Verlauf. SPAN, Referenzpegel, RBW,...und die Messungen können für den oberen Verlauf geändert werden, genau so wie in den vorherigen Abschnitten beschrieben. -
Seite 140: Erweitertes Spektrum 3.3 Ghz
SPEKTRUM ANALYSER 3.3.4.8.- Erweitertes Spektrum 3,3GHz Mit dieser Funktion wird der Spektrum Analyser für den Frequenzbereich zwischen 5MHz bis 3.3GHz eingeschaltet. Die verfügbaren Funktionen im erweiterten Spektrum sind: Erweiterte Messungen, Zoom, Maximalwerte und Marker. -
Seite 141: Optischer Eingang/Hf
3.3.5.- Optischer Eingang/HF Wird diese Option im Messgerät ausgewählt, können optische Messungen durchgeführt werden. Mit dieser Option des Hauptmenüs wird die Art des zu messenden Eingangssignals ausgewählt: HF/optisch. Ist der optische Eingang aktiviert, zeigt das Messgerät die optische Messung zusammen mit den übrigen Messungen für alle Messmodi an: Kombomodus, Spektrummodus und TV-Modus. -
Seite 142: 1- Optische Dämpfung
SPEKTRUM ANALYSER ANMERKUNG: Der gemessene HF-Pegel im optischen Modus muss nicht mit dem Pegel am HF- Eingang des optischen Senders übereinstimmen. 3.3.5.1- Optische Dämpfung Mit der Funktion kann kann im Glasfasernetz die optische Dämpfung für 3 Wellenlängen gemessen werden: 1310 nm, 1490 nm und 1550 nm. Nach Auswahl der Wellenlängen wird die Messung gestartet. - Seite 143 3.3.5.2- HF/optische Parameter In diesem Menü können die Art des Eingangssignals und damit verbundene Parameter ausgewählt werden. Auf dem Bildschirm stehen vier Auswahlmöglichkeiten zur Verfügung: - Eingangssignal: Ermöglicht die Auswahl des Eingangssignals: Optisch/HF - Lambda: Wenn das optische Eingangssignal aktiviert ist, kann der Lambda-Wert ausgewählt werden, bei dem die Messung durchgeführt wird: 1310nm, 1490nm oder 1550nm.
-
Seite 144: Allgemein
Das Messgerät führt beim Einschalten eine Überprüfung aller Module durch. Wird eine Anomalie bzw. Fehlfunktion an irgendeinem Modul entdeckt, erscheint eine Fehlermeldung FEHLER zusammen mit einem Code. Setzen Sie sich in diesem Fall mit dem Televes Händler in Verbindung, und teilen Sie ihm den Fehlermeldungscode mit. ·... -
Seite 145: Überintensität
· OHNE SPEISUNG: Diese Meldung erscheint, wenn Sie den AKKU aufladen möchten (Taste > 1Sek.), aber keine externe Spannungsversorgung vorhanden ist. · KURZSCHLUSS: Diese Fehlermeldung wird angezeigt, wenn ein Kurzschluss am F-Stecker besteht. Neben der Fehlermeldung auf dem Bildschirm ist auch ein Tonsignal zu hören. Die Spannungsversorgung wird in diesem Fall unterbrochen. -
Seite 146: Beschreibung Der Ein- Und Ausgänge
Allgemein 4.- BESCHREIBUNG DER EIN- UND AUSGÄNGE 4.1.- HF-EINGANG Das Empfangssignal wird über die HF-Eingangsbuchse am oberen Panel eingespeist. Der höchste Pegel des Signals darf in keinem Fall 130 dBµV überschreiten. Diese Buchse kann bei Beschädigung einfach und schnell ausgetauscht werden. 4.2.- USB Port Das H60 verfügt über eine USB-Schnittstelle für den Datenaustausch mit einem PC. -
Seite 147: Minidin
4.3.- MiniDIN - MiniDIN - Die Signale auf dem MiniDIN-Anschluss sind wie folgt: SIGNAL SIGNAL Audio IN TFT B Audio OUT TFT G Switch SCART TFT R Video SCART RGB ON Video IN SCART Masa 4.4.- OPTISCHER EINGANG Um optische Messungen durchzuführen hat das Messgerät einen FC/APC-Anschluss. -
Seite 148: Hdmi
Allgemein 4.5.- HDMI Das Messgerät hat einen HDMI-Anschluss (Audio- und Video-Ausgang). - HDMI - Die Signale auf dem HDMI-Anschluss sind wie folgt: SIGNAL SIGNAL TMDS Data2+ TMDS Clock Shield TMDS Data2 Shield TMDS Clock– TMDS Data2– TMDS Data1+ Reserved (N.C. on device) TMDS Data1 Shield TMDS Data1–... -
Seite 149: Wartung
5.- WARTUNG 5.1.- AKKUWECHSEL Der Akku muss ausgetauscht werden, wenn nach dem Aufladen erkannt wird, dass sich dessen Kapazität beträchtlich reduziert hat. Zur Sicherstellung einer vorschriftsmäßigen Betriebsfunktion ist ein Akku der Fa. Televés, S. A. zu benutzen, welches über die geeigneten Sicherheitsvorrichtungen verfügen muss. - Seite 150 • Positiv und negativ dürfen nicht über ein metallisches Material verbunden werden; Akku könnte sich erwärmen, Wasserstoffgas erzeugen, auslaufen, brennen oder explodieren. • Es dürfen nur ausschließlich Akkus des Fabrikats Televes benutzt werden. VORSICHT Achten Sie beim Akkuwechsel darauf, dass kein Kurzschluss zwischen Kabeln Akkus entsteht.
-
Seite 151: Reinigungsempfehlungen
5.2.- REINIGUNGSEMPFEHLUNGEN VORSICHT Gerät vor dem Reinigen des Gehäuses ausschalten. Verwenden Sie beim Reinigen weder aromatische Kohlenwasserstoffe noch chlorhaltige Lösungsmittel. Diese können das Gehäusematerial angreifen. Verwenden Sie weder Alkohol noch dessen Derivate zum Reinigen der Frontblende oder Displays. Dadurch können mechanische Beschädigungen auftreten. - Seite 152 Allgemein Zur Reinigung werden folgende Utensilien benötigt: – Isopropylalkohol oder ein spezielles Lösungsmittel zur Reinigung der optischen Stecker. – Reinigungstücher. – Reinigungsstäbchen. – Polyesterband zur Faserreinigung – Es wird dringend empfohlen zur Überprüfung der Kontaktfläche ein Mikroskop zu benutzen. WARNUNG ACHTUNG.
- Seite 153 - Reinigung der Stecker - Reinigung der Glasfaserenden: Folgende Schritte sind auszuführen: - Die Schutzabdeckung abziehen. - Mit dem Mikroskop den Zustand der Faser prüfen. Wenn sie lediglich verschmutzt ist, können Sie die Reinigung fortsetzen; ist dies nicht der Fall, sollte die Faser entfernt werden.
- Seite 154 Allgemein b) Mit einem Polyesterband - Betätigen Sie den Mechanismus, mit dem ein neues Reinigungsband in das Reinigungsfenster gezogen wird. - Die Glasfaser in der mit dem Pfeil vorgegebenen Richtung durch das Fenster bewegen. - Mit dem Mikroskop prüfen, ob die Reinigung erfolgreich war. - Reinigung mit dem Reinigungsband -...
-
Seite 155: Garantieleistung
GARANTIELEISTUNG Televés, S. A. gewährt eine Garantie von 1 Jahr ab Kaufdatum für EG- Mitgliedsländer. Für Akkus wird aufgrund der Natur des Produktes die Garantie auf 6 Monate beschränkt. Für Nicht-EG-Mitgliedsländer wird die am Erwerbstag rechtsgültige Garantie gewährt. Bewahren Sie die Rechnung auf, um dieses Datum belegen zu können. Während der Garantiezeit ist Televés, S. -
Seite 156: Dolby Digital Plus
Allgemein Lizenzen und Marken Dolby Digital Dolby und das Doppel-D-Symbol sind eingetragene Warenzeichen von Dolby Laboratories. Diese Dolby-Software ist in den USA als unveröffentlichte Arbeit urheberrechtlich geschützt. Die Informationen sind vertraulich und Eigentum von Dolby Laboratories. Ihre teilweise oder vollständige Reproduktion oder Bekanntgabe bzw. die Erstellung abgeänderter Versionen ist ohne ausdrückliche Genehmigung durch Dolby Laboratories verboten. - Seite 158 Allgemein...
