REINBOLD Vento TX3 Bedienungsanleitung Seite 17

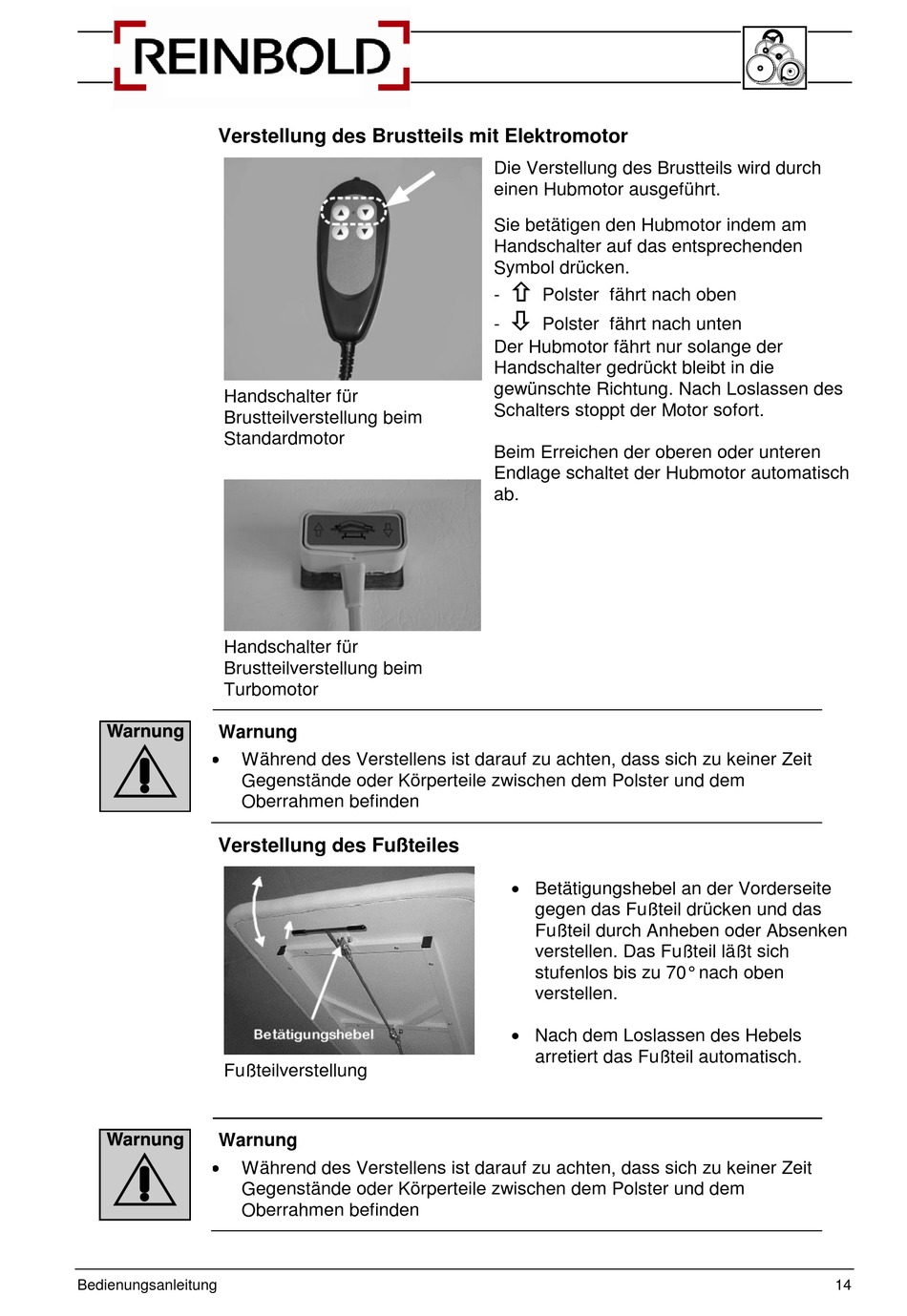

Verstellung des Brustteils mit Elektromotor
Handschalter für
Brustteilverstellung beim
Standardmotor
Handschalter für
Brustteilverstellung beim
Turbomotor
Warnung

Während des Verstellens ist darauf zu achten, dass sich zu keiner Zeit
Gegenstände oder Körperteile zwischen dem Polster und dem
Oberrahmen befinden
Verstellung des Fußteiles
Fußteilverstellung
Warnung

Während des Verstellens ist darauf zu achten, dass sich zu keiner Zeit
Gegenstände oder Körperteile zwischen dem Polster und dem
Oberrahmen befinden
Bedienungsanleitung
Die Verstellung des Brustteils wird durch
einen Hubmotor ausgeführt.
Sie betätigen den Hubmotor indem am
Handschalter auf das entsprechenden
Symbol drücken.

- Polster fährt nach oben

- Polster fährt nach unten
Der Hubmotor fährt nur solange der
Handschalter gedrückt bleibt in die
gewünschte Richtung. Nach Loslassen des
Schalters stoppt der Motor sofort.
Beim Erreichen der oberen oder unteren
Endlage schaltet der Hubmotor automatisch
ab.
 Betätigungshebel an der Vorderseite
gegen das Fußteil drücken und das
Fußteil durch Anheben oder Absenken
verstellen. Das Fußteil läßt sich
stufenlos bis zu 70° nach oben
verstellen.
 Nach dem Loslassen des Hebels
arretiert das Fußteil automatisch.
14
