REINBOLD Vento TX3 Bedienungsanleitung Seite 14

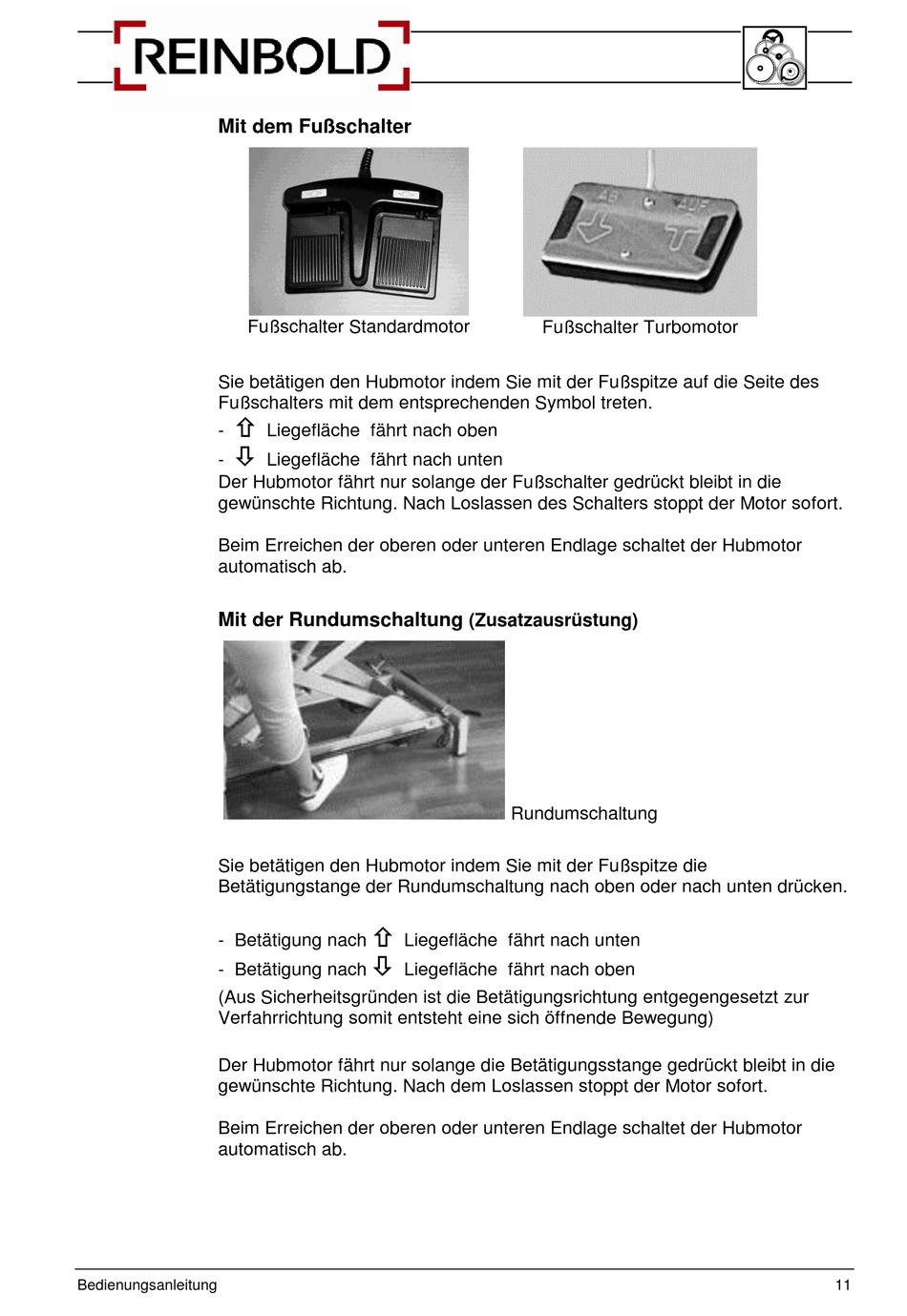

Mit dem Fußschalter
Fußschalter Standardmotor
Sie betätigen den Hubmotor indem Sie mit der Fußspitze auf die Seite des
Fußschalters mit dem entsprechenden Symbol treten.

-

-
Der Hubmotor fährt nur solange der Fußschalter gedrückt bleibt in die
gewünschte Richtung. Nach Loslassen des Schalters stoppt der Motor sofort.
Beim Erreichen der oberen oder unteren Endlage schaltet der Hubmotor
automatisch ab.
Mit der Rundumschaltung
Sie betätigen den Hubmotor indem Sie mit der Fußspitze die
Betätigungstange der Rundumschaltung nach oben oder nach unten drücken.
- Betätigung nach
- Betätigung nach
(Aus Sicherheitsgründen ist die Betätigungsrichtung entgegengesetzt zur
Verfahrrichtung somit entsteht eine sich öffnende Bewegung)
Der Hubmotor fährt nur solange die Betätigungsstange gedrückt bleibt in die
gewünschte Richtung. Nach dem Loslassen stoppt der Motor sofort.
Beim Erreichen der oberen oder unteren Endlage schaltet der Hubmotor
automatisch ab.
Bedienungsanleitung
Liegefläche fährt nach oben
Liegefläche fährt nach unten

Liegefläche fährt nach unten

Liegefläche fährt nach oben
Fußschalter Turbomotor
(Zusatzausrüstung)
Rundumschaltung
11
