TESTEC TT-CC 770 Bedienungsanleitung Seite 13

AC/DC-Stromzangen der Serie TT-CC
Widerstandslast
Motor-Controller

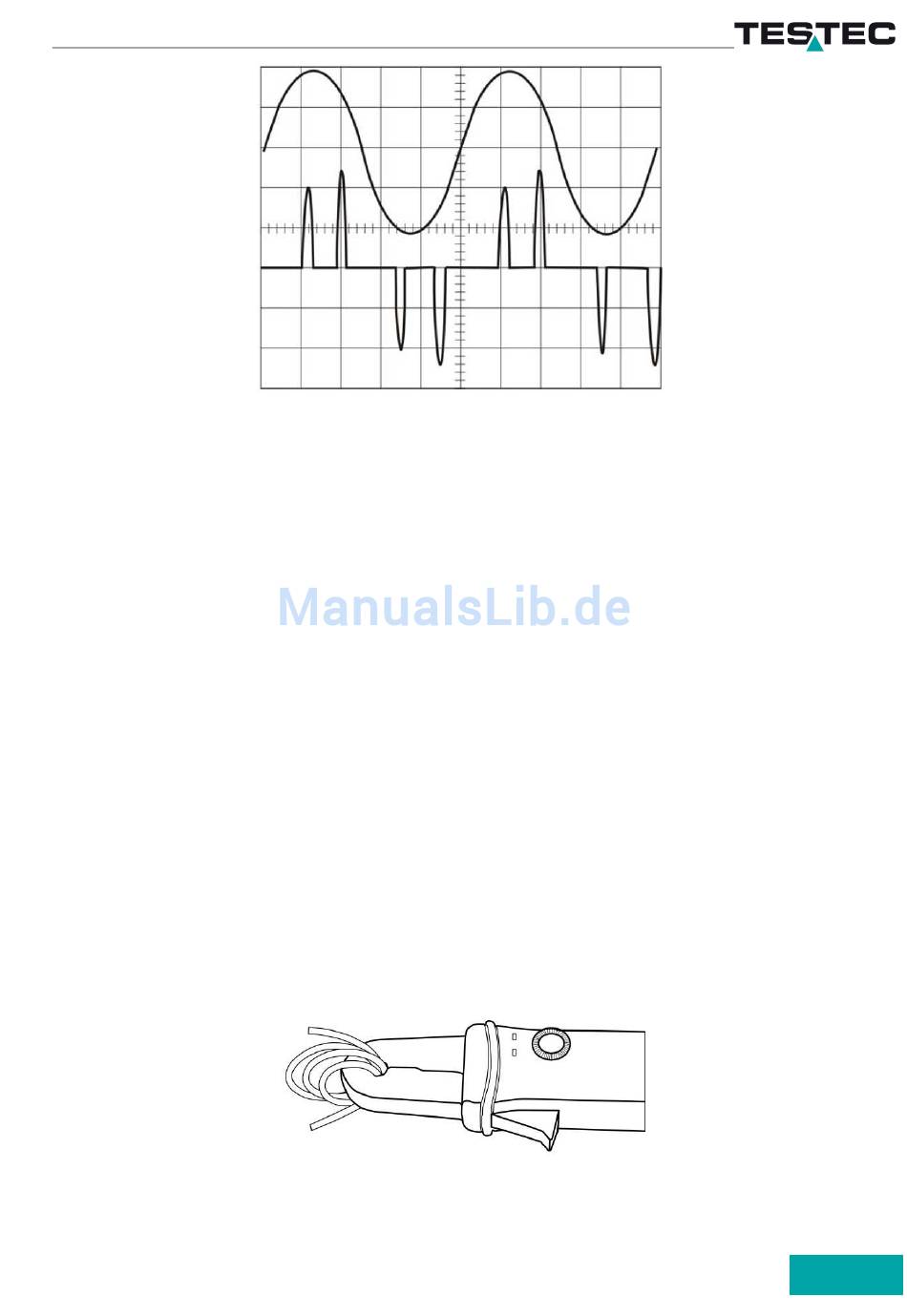

Abbildung 3: Typische Wellenformen für Strom
Für den Anschluss der Stromzange an ein Digitalmultimeter (DMM) verwenden
Sie den mitgelieferten Adapter für BNC-Buchse an Bananen-Stecker. Verbinden
Sie den schwarzen Bananenstecker am Adapter mit dem COM-Anschluss der
DMM oder der Erdbuchse und stecken den roten Bananenstecker in die VΩ-
Buchse.
Wenn nur der Wechselstrom gemessen werden soll, stellen Sie das Messgerät
auf eine Messung für AC-Volt ein.
Zur Messung von Gleichstrom, stellen Sie das Messgerät für eine Messung von
DC-Volt ein. Beachten Sie den auf den Klemmbacken eingeprägten Pfeil, um
einen Messwert mit der richtigen Polarität zu erhalten.
Um die Messempfindlichkeit der Stromzange zu erhöhen, schlingt man
zusätzliche Windungen des zu prüfenden Leiters um die Klemmbacken (siehe
Abbildung 4). Die Empfindlichkeit der Stromzange multipliziert sich ent-
sprechend der Anzahl der Windungen um die Klemmbacken. Ein Beispiel:
200 mV/A X 4 Windungen = 800 mV/A.
Abbildung 4: Erhöhung der Messempfindlichkeit
