Montageanleitung
TF Plate Professional
Montageanleitung
TFP 288 Professional
www.centrosolar.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Centrosolar TF Plate Professional

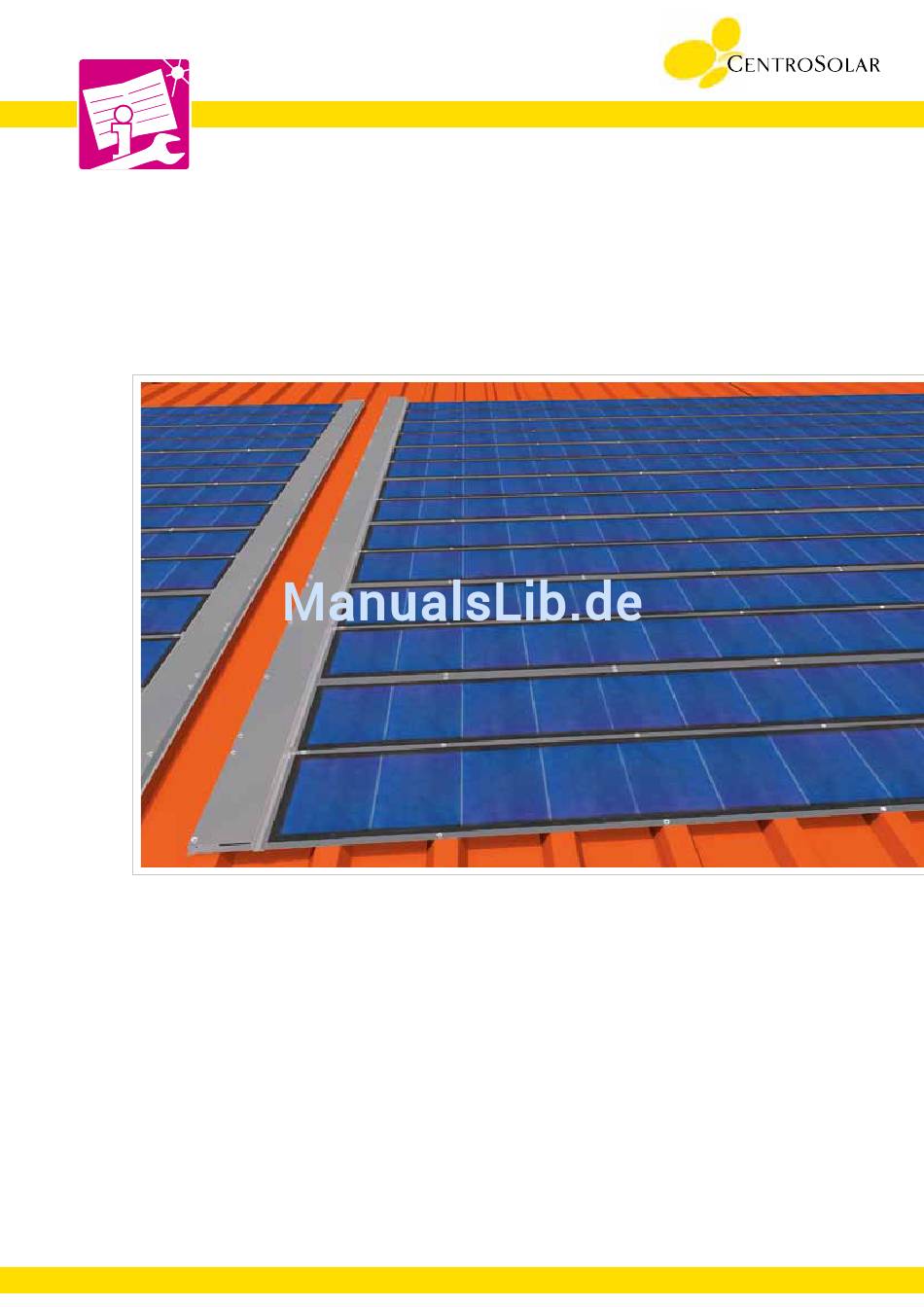

  • Seite 1 Montageanleitung TF Plate Professional Montageanleitung TFP 288 Professional www.centrosolar.com...
  • Seite 3: Inhaltsverzeichnis

    Montageanleitung Inhalt Hinweise zu dieser Anleitung Einrichten der Baustelle Voraussetzungen für die Installation Die sichere Installation Die Inbetriebnahme der Anlage Wartung und Reinigung Technische Daten Gewähr und Garantieleistungen Haftungsausschluss...
  • Seite 4: Hinweise Zu Dieser Anleitung

    Montageanleitung 1 Hinweise zu dieser Anleitung 2 Einrichten der Baustelle Vielen Dank, dass Sie sich für TF Plate Professional von TF Plate Professional Module sind sensible technische Kom- Centrosolar entschieden haben. Wenn Sie Fragen zur In- ponenten, die größte Sorgfalt im Umgang erfordern. Seien stallation oder zu den Komponenten der Anlage haben,...
  • Seite 5: Voraussetzungen Für Die Installation

    Um einen ausreichenden Wasserablauf auf den Modulen zu gewährleisten, muss die Dachneigung mindestens 3° betragen. Die maximale zugelassene Dachneigung für die Installation von TF Plate Professional beträgt 60°. So verwenden Sie DC-Connect-Anschlusskästen: Abb. 2: Vor dem Abstellen der Paletten unbedingt die Belas- tungsfähigkeit des Daches klären!
  • Seite 6: Die Sichere Installation

    Installation vorgesehen, muss die Der freie Abstand zwischen den Hochsicken des Trapez- PV-Anlage in das Schutzkonzept gegen direkten Blitzein- bleches und der Auflage des TF Plate Professional darf schlag integriert werden. Landesspezifische Normen sind 330 mm nicht überschreiten. Die minimale Breite der dabei einzuhalten.
  • Seite 7 Butyldichtstreifen im Format 50 mm x 50 mm auf streifen fest. das Trapezblech geklebt werden (Abbildung 10). Wenn TF Plate Professional so verlegt wird, dass die Längs- Die Schrauben sollten im Trägerblech so gesetzt werden, seiten aneinander anstoßen, so ist im Stoßbereich...
  • Seite 8 Montageanleitung Auf Stoß verlegen Alle folgenden Module werden auf Stoß bzw. mit bauseits vorgegebenen Abständen zueinander verlegt. ~ 210 mm Abb. 14 Abb. 12 Fällt die Verschraubung genau auf eine Trapezblechflanke, so befestigen Sie den Haltewinkel mit MS-Polymerkleber (wird mitgeliefert). Es wird kein zusätzlicher Butylstreifen benötigt.
  • Seite 9 Montageanleitung Verschaltungshinweis TF Plate Professional Die Montage des Kabelkanals Beim Modul TF Plate Professional ist darauf zu achten, Mit dem MS-Polymerkleber ziehen Sie einen ca. 6 mm star- dass auf dem Trägerblech zwei elektrisch unabhängige ken Streifen in einem Abstand von ca. 15 mm zur Außen- Laminate aufgebracht sind.
  • Seite 10 Abbildung. Abb. 17 Abb. 17a Zahlenschlüssel: Modul TF Plate Professional mit Trägerblech (1a), Modulla- minat (1b), Anschlussdosen (1c), Kabelzugentlastung (1d) Kabelkanal Grundblech (l = 813 mm), an der Stirnseite je- weils bündig und mit gleichen Seitenabständen auf Träger- blech (1a) aufgeklebt...
  • Seite 11: Die Inbetriebnahme Der Anlage

    Montageanleitung 5 Die Inbetriebnahme der Anlage 6 Wartung und Reinigung Die Inbetriebnahme einer Photovoltaikanlage ist Bestand- Diese Photovoltaikanlage ist äußerst wartungsarm und teil der fach- und sachgerechten Ausführung und Instal- benötigt nur wenig Pflege. lation. Sie darf erst nach Durchführung einer sorgfältigen Inspizieren Sie die Anlage trotzdem regelmäßig und Sichtprüfung und einer fachgerechten elektrischen Prü- führen Sie halbjährlich eine Kontrolle nach folgendem fung erfolgen.
  • Seite 12: Technische Daten

    Leistungstoleranz ±5% Leistungsgarantie** 20 Jahre auf 80% der Leistung Produktgarantie** 5 Jahre Max. Systemspannung 1000 V ** Nach Maßgabe der Centrosolar AG-Garantiebedingungen (inkl. Produkt- und Leistungsgarantie) Konstruktive Merkmale Zellen Amorphe Silizium Triple-Junction Zellen Aufbau Folienlaminat auf beschichtetem Stahlblech Frontseite Hochtransparentes ETFE-Fluorpolymer Rückseite...
  • Seite 13: Gewähr Und Garantieleistungen

    Nichtberücksichtigung statischer Anforderungen be- züglich Schnee- und Windlasten Montage mangelbehafteter Komponenten Zu Gewähr und Garantieleistungen lesen Sie bitte ergän- zend die Garantieerklärung der CENTROSOLAR AG, zu finden unter www.centrosolar.com. 9 Haftungsausschluss Photovoltaikanlagen bestehen aus elektrischen und me- chanischen Komponenten, die vor Ort zu einem Gesamt- system zusammengefügt werden.
  • Seite 14 Montageanleitung...
  • Seite 16 Tel.: +49 40 391065-0 Tel.: +1 480 3482555 Tel.: +31 344 767002 hamburg@centrosolar.com info.usa@centrosolar.com info.benelux@centrosolar.com CENTROSOLAR AG CENTROSOLAR FOTOVOLTAICO ESPAÑA S.L. CENTROSOLAR FRANCE SARL Otto-Stadler-Str. 23c Moll de Barcelona s/n Espace Européen 33100 Paderborn Edifici Nord, 7a planta 15, chemin du Saquin, Batiment G...
