Descrizione

Ricevitore SR 45

L'SR 45 è un ricevitore stazionario per tutti i trasmettitori del sistema Perception wireless.
L'SR 45 opera su una larghezza di banda fino a 30 MHz nella gamma delle frequenze portanti
UHF da 500 MHz a 865 MHz, e può essere commutato su 8 diverse frequenze portanti.

Pannello frontale

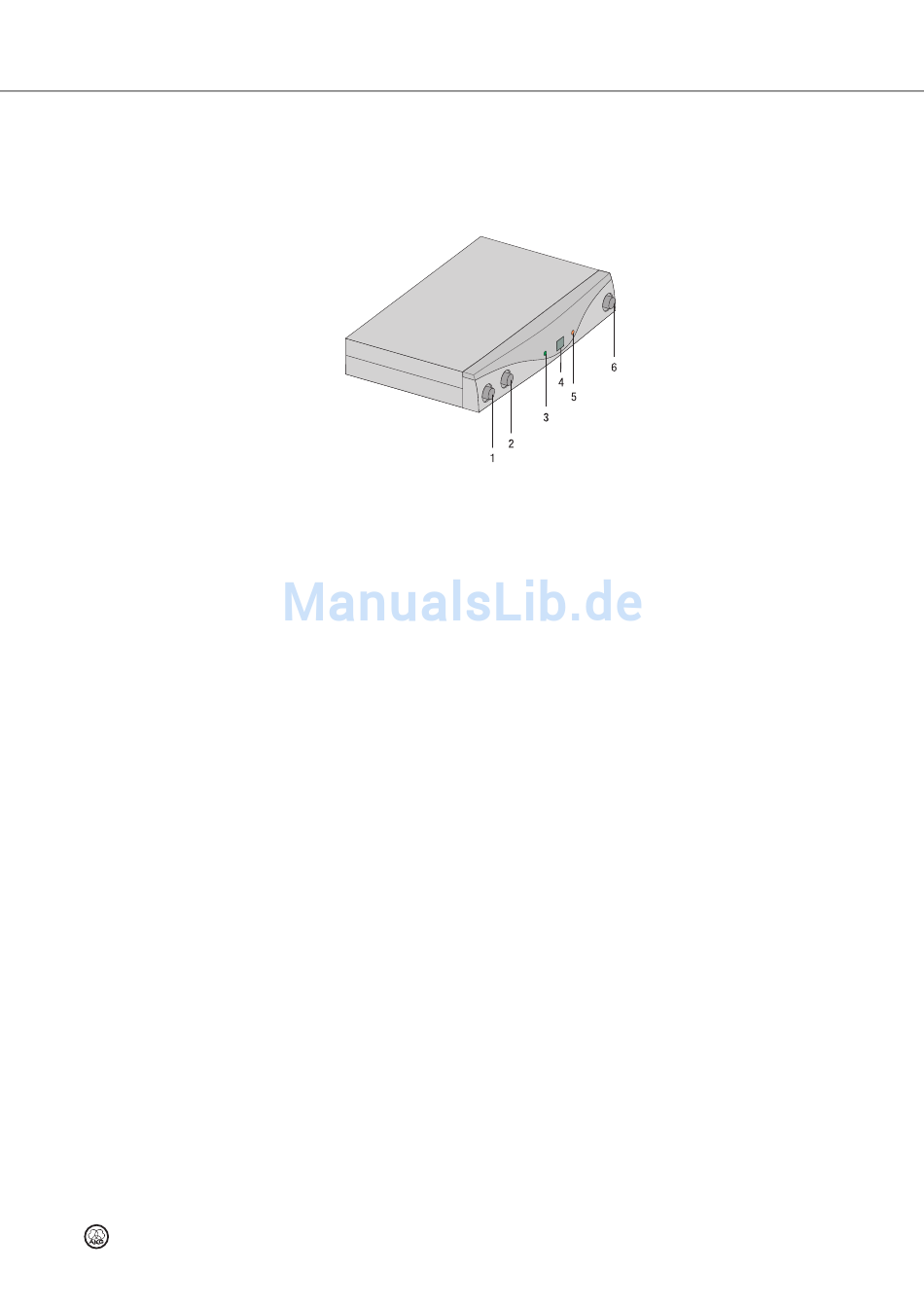

Figura 1: Elementi di comando sul pannello frontale del ricevitore SR 45
1 ON/OFF: Tasto on/off.
2 VOLUME: Con questa manopola a scomparsa è possibile abbassare il livello dell'uscita
audio in modo graduale.
3 RF OK: Questo LED si illumina alla ricezione di un segnale. Se non si riceve alcun segnale o
se lo squelch automatico è attivo il LED RF OK si spegne e l'uscita audio viene silenziata.
4 Display: Indica il canale di ricezione impostato.
5 CLIP: Questo LED si illumina se il livello dell'audio è troppo alto.
6 CHANNEL: Con questo tasto è possibile impostare il ricevitore su una delle 8 diverse
frequenze portanti all'interno della gamma delle frequenze portanti del ricevitore.
