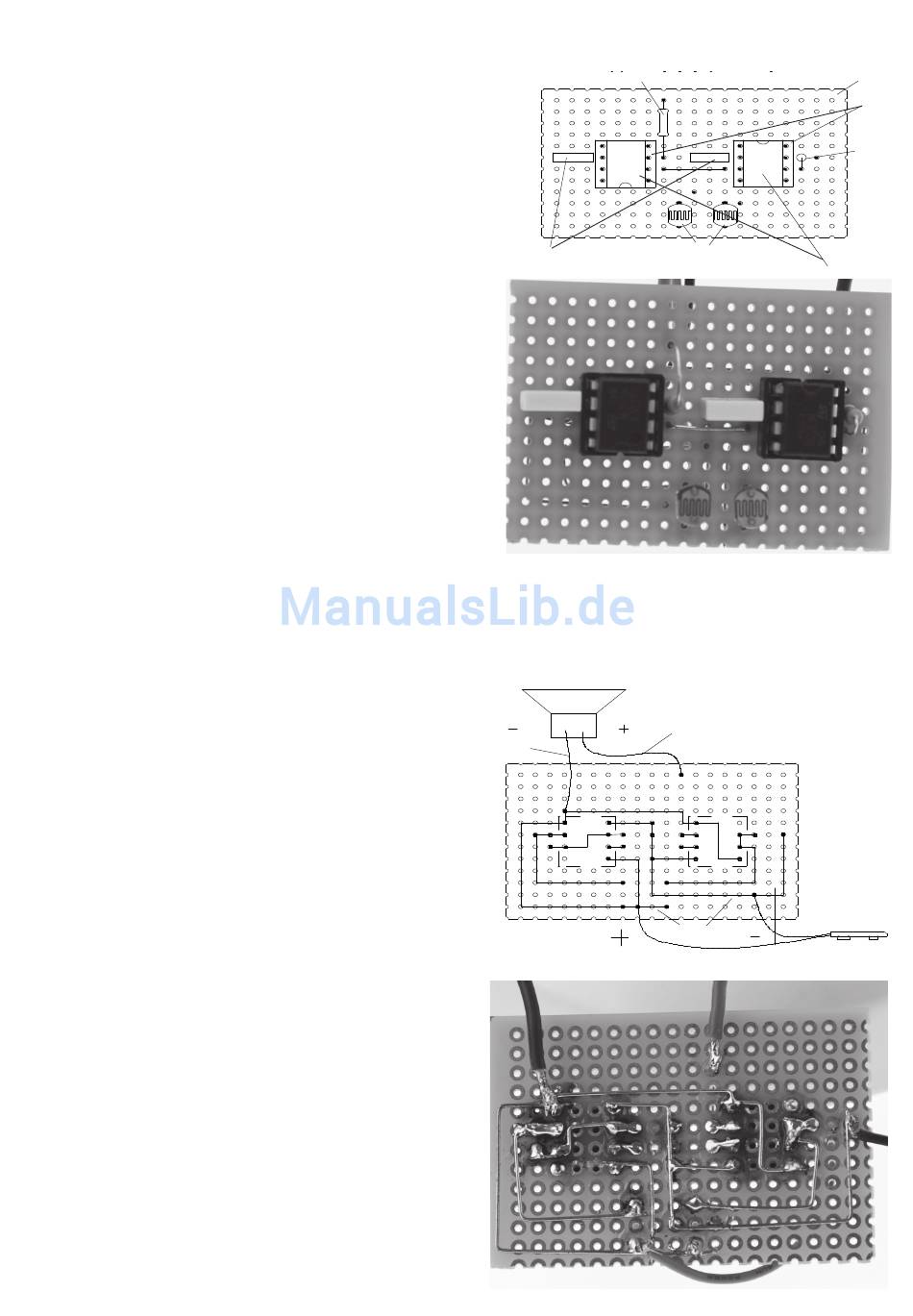

3. Platine
Die Platine (5) hat zwei unterschiedliche Seiten : die Oberseite, die
nur gebohrt ist und die Unterseite, die mit Kupferpunkten zum
Verlöten versehen ist.
Oberseite:
Platine auf max. 12 x 19 Lochreihen, wie in der Zeichnung vorge-
geben, zuschneiden (Laubsäge).
Die beiden IC Fassungen (6) wie in der Platinendraufsicht lochge-
nau (Löcher abzählen !) in die Oberseite der Platine stecken und
von unten mit den Platinenpunkten verlöten.
ACHTUNG :
Die Fassungen haben eine kleine Einbuchtung an der Stirnseite.
Dies dient dazu, dass der IC seitenrichtig eingesteckt wird. Die
Einbuchtung muss auf der Platine genauso ausgerichtet sein wie
in der Draufsicht.
Die IC's werden erst nach dem Bestücken und Prüfen als letztes in
die Fassungen eingesetzt. So wird vermieden, dass diese während
der Lötarbeiten beschädigt werden.
Die Kondensatoren (8) einstecken und von unten verlöten. Dabei
gleich das entsprechende Bein mit den Eingängen 2 bzw. 6 verlö-
ten.
Ebenso mit dem 68 Ohm Widerstand (blau, silber, schwarz, gold)
(9) verfahren.
Der 1kOhm Widerstand (braun, schwarz, rot, gold) (10) wird in
„stehender" Anordnung eingelötet (siehe Foto)
Die Photowiderstände (11) mit etwas Abstand (ca. 6-7 mm) zur
Platine einlöten.
Einen Verbindungsdraht von 6-8 Lochabständen vom Silberdraht
ablängen und an den Enden 90 Grad so umbiegen, dass dieser
von oben durch die Platine gesteckt werden kann und die beiden
IC's über Pin 3+2 verbindet.
Überstehende Beine mit einem Seitenschneider abzwicken.
Unterseite:
Die unteren Leiterbahnen nach Zeichnung aus dem Silberdraht
biegen und mit den Beinen der entsprechenden Bauteile verlöten.
Zum Schluss von den Schaltlitzen (13) und (14) jeweils ein ca. 100
mm langes Stück abschneiden und an den Enden abisolieren und
verzinnen. Die rote Schaltlitze an Plus, die schwarze an Minus des
Lautsprechers (15) anlöten. Anschließend Litzen an die Platine
anlöten (Polarität beachten!).
Die Anschlussdrähte des Batterieclips (16) von unten durch die
Gehäuseschale ziehen und mit der Platine verlöten (Polarität
beachten!).
Die nachfolgende Kontrolle ist ein wichtiger Schritt um Beschädi-
gungen zu vermeiden:
- Alle Bahnen nochmals auf ungewollte Lötbrücken zu anderen
Bahnen oder Bauteilen überprüfen.
- Die Schaltung nochmals exakt mit dem Bestückungsplan, der
Zeichnung der Unterseite und dem Schaltplan vergleichen.
Erst wenn diese Arbeit durchgeführt ist, können die IC's seiten-
richtig in die IC-Fassungen eingesetzt werden. Dabei ist darauf zu
achten, dass alle Beine in der Fassung stecken.
Wird nun eine volle 9 V Blockbatterie angeschlossen, muss sofort
ein Ton aus dem Lautsprecher zu hören sein.
Ist dies nicht der Fall, die Batterie sofort entfernen und die obige
Kontrolle nochmals durchführen.
D108960#1
BAUANLEITUNG
13
8
Skizze I
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
9
1
2
3
4
5
5
4
6
6
3
7
7
2
8
8
1
9
10
11
12
8
15
14
12
Skizze I
9
5
4
6
3
7
2
8
1
11
5
6
1
8
10
2
7
3
6
4
5
7
11
16
5
6
1
8
10
2
7
3
6
4
5
3
