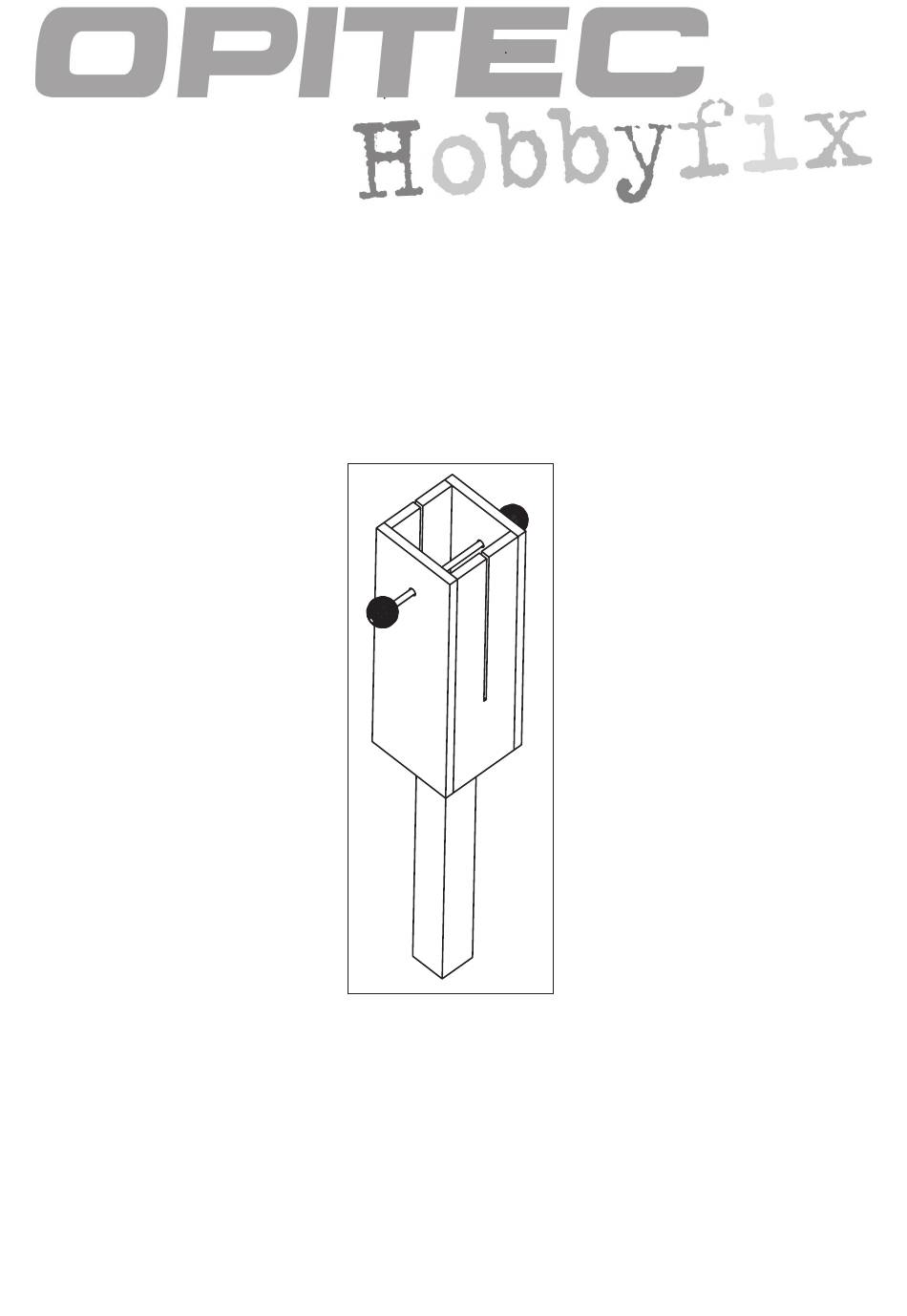

1 0 7 . 0 6 7 K l a n g r ö h r e Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeug- charakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
Seite 2
1. Sachinformation: Art: Musikinstrument als Werkpackung Verwendung: Im Werkunterricht für die 3. - 6. Jahrgangsstufe 2. Materialkunde: Werkstoff: Sperrholz (Gabun), 3-lagig; Faserrichtung gegeneinander versetzt! Kiefernholz (Nadelholz), Weichholz; Buchenholz (Laubholz), Hartholz; sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz wird mit der Laubsäge gesägt, gefeilt und geschliffen; anreißen der Umrisse nach Schablone oder eigenen Vorlagen;...
Seite 3
5. Explosionszeichnung: 6. Plan-Übersicht 6.1 Herstellung Klangkörper 6.2 Herstellung und Montage “Klöppel” 6.4 Herstellung und Montage Griff 6.1 Herstellung Klangkörper 6.1.1 Aus dem Sperrholzzuschnitt (5) zwei Teile mit 150 mm Länge absägen und Sägeschnitte versäubern. 6.1.2 Nach Zeichnung in die Zuschnitte (5) 5 x 40 x 150 mm mit einem Fuchsschwanz mittig ca. 100 mm tief einsä- gen.
Seite 4
6.1.4 Die Teile (5) und (6) um den Kiefernwürfel (4) als Klangkörper leimen. Hinweis: Darauf achten, dass die eingesägten Teile gegenüberliegen und an den Klebestellen kein Luftspalt entsteht! Tip: Bis der Leim abgebunden ist, können Gummiringe zum Fixieren über den Klangkörper gespannt werden.
