Wg250/F Seitenvorrichtung Für Stützarm - Record Power WG200 Originalbetriebsanleitung

10.5. WG250/E Vorrichtung für Scheren
Führen Sie die Klinge über den Stein um die abgeschrägte Kante zu schärfen
und stellen Sie die Vorrichtung wenn nötig schräg um der Kurve der Klinge
zu folgen, Abb. 10.5.5.
Gehen Sie für beide Klingen wie oben beschrieben vor.
Zum halten von größeren Klingen, wie Gartenscheren, kann es nötig sein
beide Klemmen zu benutzen.
10.6. WG250/F Seitenvorrichtung für Stützarm
Nutzung um Ziehklingen zu schärfen
Die Seitenvorrichtung wird auf dem Stützarm des Nassschleifers montiert
und ermöglicht es, an der Seite des Schleifsteins zu schärfen. Sie muss
zusammen mit der WG250/I Werkzeugablage genutzt werden.
A Stützarm
B Feststellknopf
Nutzung der Seitenvorrichtung
Stellen Sie den Stützarm in die Seitenposition, bringen Sie die Vorrichtung
wie in Abb. 10.6.1 gezeigt an und sichern Sie sie mit den Feststellknöpfen.
Bringen Sie die WG250/I Werkzeugablage wie in Abb. 10.6.2 gezeigt auf
90° zur Seite des Steins an und schärfen Sie wie abgebildet.

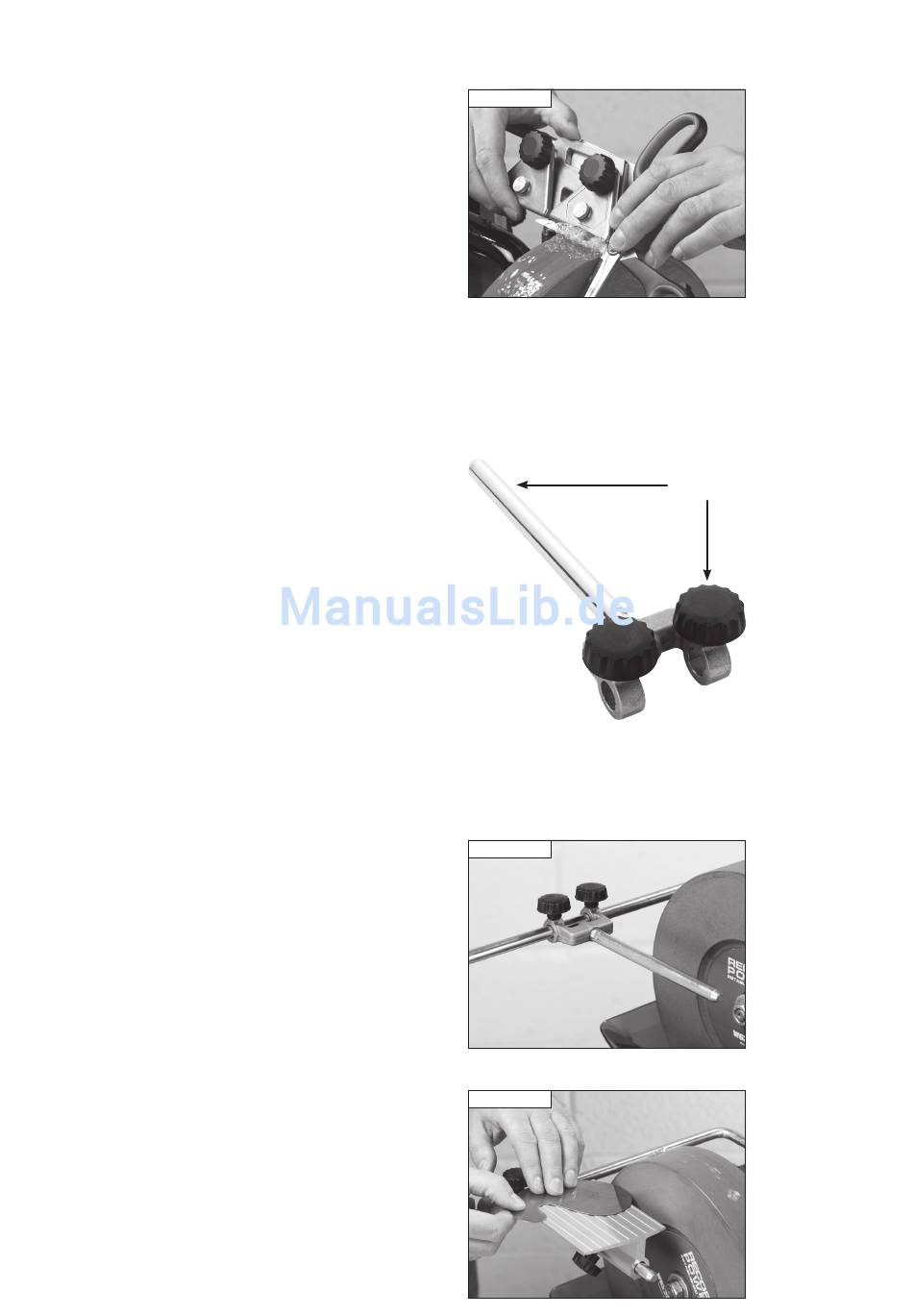

Abb 10.5.5
Abb 10.6.1
Abb 10.6.2
A B
