Record Power WG200 Originalbetriebsanleitung Seite 14

9. Bedienung
Um den Stützarm zu positionieren, lösen Sie die Feststellknöpfe der oberen
Klammern, Abb. 9.6, platzieren Sie den Arm wie benötigt und ziehen Sie die
Knöpfe wieder an. Die Feinjustierungsschraube kann wenn nötig zusätzlich
benutzt werden.
Für genaue Ergebnisse stellen Sie den Tragarm so ein, dass wenn der
Abrichtarm die Spitze des Werkzeugs berührt, diese parallel zur Oberfläche
des Steins ist, wie in Abb. 9.7 gezeigt.
Platzieren Sie die Spitze des Werkzeugs so, dass sie den Stein leicht berührt.
Heben Sie die Spitze vom Stein und schalten Sie die Maschine an. Heben
Sie den Abrichtarm so, dass er den Stützarm berührt, wie in Abb. 9.7
gezeigt und bewegen Sie die Spitze langsam von links nach rechts über
die vollständige Breite des Steins bis die Spitze durchgehend mit diesem in
Berührung ist, Abb. 9.8.
Wenn der Stein nach einer bestimmten Nutzungszeit abgezogen wird,
positionieren Sie die Spitze so, dass sie den höchsten Punkt des Steins
berührt wie in Abb. 9.9 gezeigt.
Sollte der Stein nach der oben beschriebenen Vorgehensweise nicht
beständig mit dem Stein in Berührung sein, setzen Sie die Spitze leicht
herunter und wiederholen Sie den Vorgang, bis die Spitze durchgehend den
Stein berührt.
Der Schleifstein muss auch abgezogen werden, um konzentrisch zur Welle
zu sein. Um dies zu erreichen, ziehen Sie den Stein ab bis die Spitze des
Werkzeugs vollständig über den kompletten Durchmesser sowie die Breite
des Steins gleiten kann.
Die Spitze des Abziehwerkzeugs nutzt sich mit dem Gebrauch ab. Um eine
gleichmäßige Abnutzung sicherzustellen, kann es gedreht werden indem
die Sicherungsschraube mit einem 6 mm Inbusschlüssel gelöst wird, wie in
Abb. 9.4 gezeigt, die Spitze neu positioniert wird und die Schraube wieder
angezogen.
Aufbereiten des Steins
Nachdem der Stein abgezogen wird, muss seine Oberfläche wieder
aufbereitet werden.
Benutzen Sie den WG250/R Steingradierer um eine grobe oder feine
Oberfläche auf den Stein zu bringen, wie in Abb. 9.10 gezeigt, indem Sie
ihn für ungefähr 30 Sekunden an dem rotierenden Stein auftragen.
Die dunklere Seite des Steins gibt einen groben Schliff um schnell gegen den
Stein zu schleifen, ideal um Werkzeugprofile umzuformen.
Die hellere Seite ist für feine Ergebnisse konzipiert und eignet sich, um schon
bestehende Profile zu schärfen.
Der Steingradierer kann auch genutzt werden, um die Steinoberfläche zu
erneuern, sollte diese übergezogen sein.
14

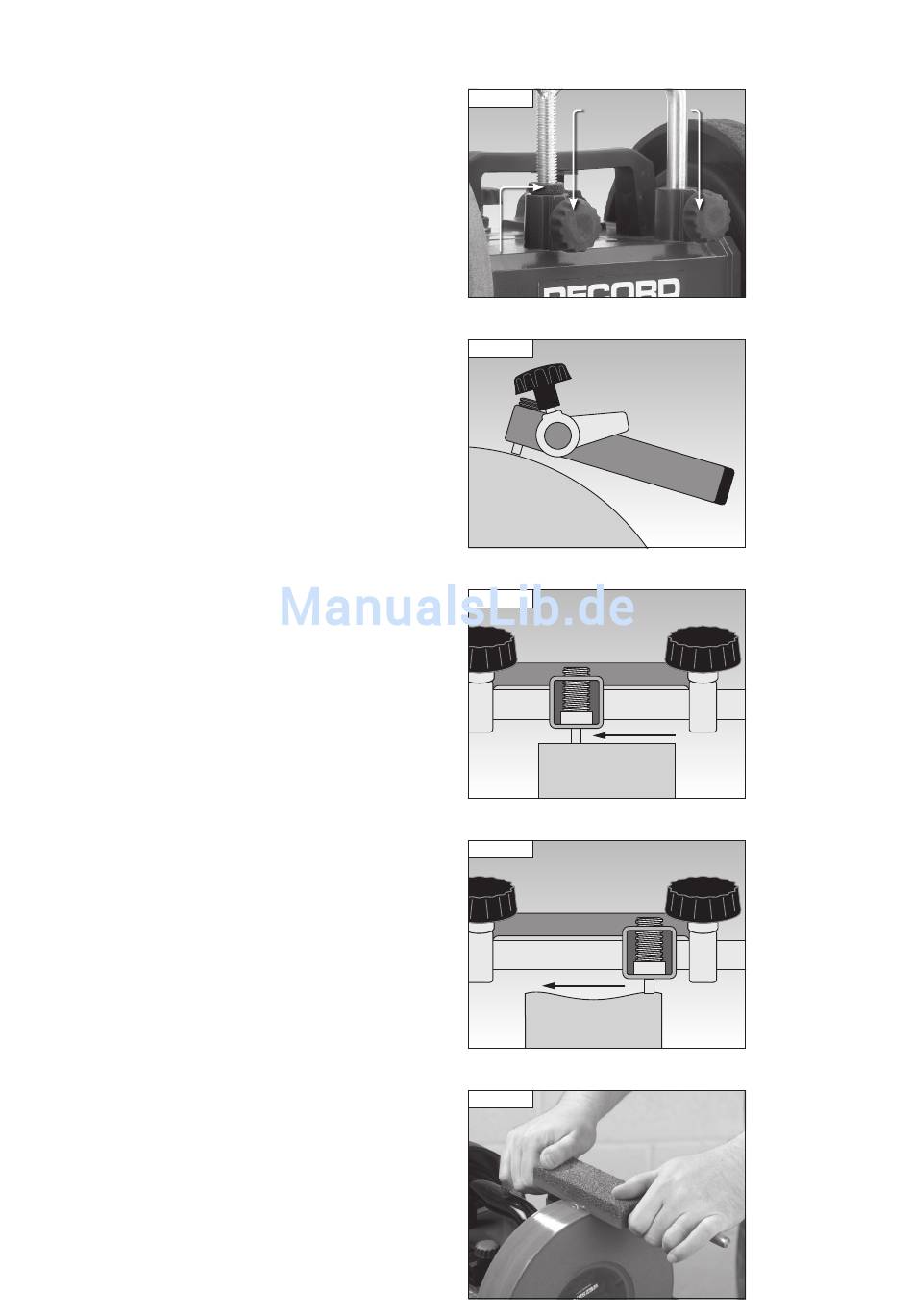

Abb 9.6
Feststellknöpfe
Feinjustierungsschraube
Abb 9.7
Abb 9.8
Abb 9.9
Abb 9.10
