8. Montage
Der WG200 ist mit zwei Klammersets ausgestattet, um den Stützarm zu
montieren: Die oberen Klammern, in Abb. 8.1 gezeigt, und die seitlichen
Klammern in Abb. 8.2.
Wenn Sie die WG250/C Vorrichtung für gerade Schneiden und die WG20/K
Vorrichtung für Diamant-Abdrehwerkzeuge nutzen, müssen die oberen
Klammern genutzt werden.
Montieren Sie den Stützarm an den oberen Klammern, wie in Abb. 8.1
gezeigt.
Montieren Sie den Wassertrog an der Maschine wie in Abb. 8.3 gezeigt
(der Stein wurde nur entfernt, um die Bohrungen zu zeigen) indem Sie die in
Abb. 8.4 gezeigten Messingklammern in den unteren Löchern an der Seite
der Maschine einhaken. Die oberen Bohrungen sind zu nutzen wenn der
Stein durch Abnutzung geschrumpft ist und zu klein ist, um das Wasser im
Wassertrog zu berühren.

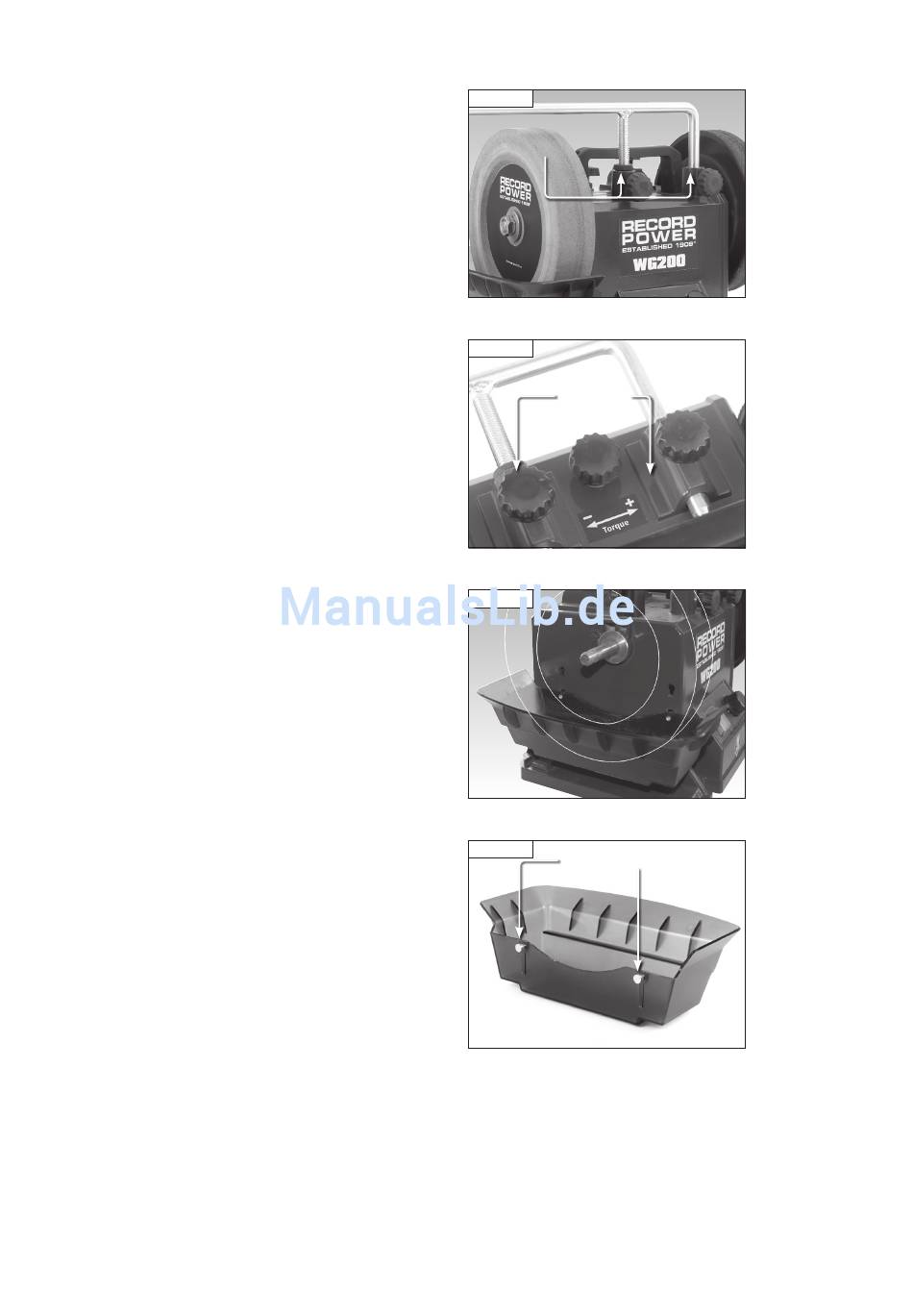

Abb 8.1
Obere
Klammern
Abb 8.2
Seitliche
Klammern
Abb 8.3
Abb 8.4
Messingklammern
11
