Drehen Sie nun den Lautstärkeregler des angeschlossenen Ver-
stärkers auf eine geeignete Lautstärke.
•
Achten Sie darauf, daß die angeschlossenen Lautsprecher und
der Verstärker nicht überlastet werden. Die Wiedergabe darf
keinesfalls verzerrt sein.
•
Stellen Sie bei verzerrten Eingängen mit den Gainreglern (3) am
Mischpult den Pegel des Eingangssignals so ein, daß das
Mischpult nicht übersteuert wird
Sollten verzerrte Musiksignale zu hören sein, ob-
wohl keine zu hohe Lautstärke am Verstärker und
das Mischpult richtig eingestellt wurde, so ist das
Mischpult sofort auszuschalten und der Anschluß
zu überprüfen. Liegt kein Fehler am Anschluß vor
wenden Sie sich bitte an eine Fachkraft.
•
Sie können nun die einzelnen Funktionen des Mischpults aus-
probieren.
•
Zum Ausschalten des Mischpults drehen Sie zuerst die Laut-
stärke am Verstärker auf Minimum zurück.
•
Schalten Sie den Verstärker aus.
•
Schalten Sie dann das Mischpult mit dem Ein-Aus-Schalter (1)
und danach die Ansteuerquellen (Plattenspieler, CD Spieler,
etc.) aus.
Ein Nichtbeachten dieser Reihenfolge könnte die Lautsprecher
oder den Verstärker beschädigen.
16
Achten Sie auch hier darauf, daß das Aufnahmegerät über ge-
eignete Cincheingänge verfügt.
Kopfhörerbuchse (5)
•
Schließen Sie an die Kopfhörerbuchse (5) einen Kopfhörer mit
6,3mm Klinkenstecker an. Der Kopfhörer muß eine Mindestim-
pedanz von 8 Ohm haben, da es sonst zu Fehlanpassungen
kommt.
Anschluß der Spannungsversorgung:
Niedervoltbuchse (17)
•
Stecken Sie in die Niedervoltbuchse (17) des Mischpults den
Niedervoltstecker (21) des mitgelieferten Steckernetzteils.

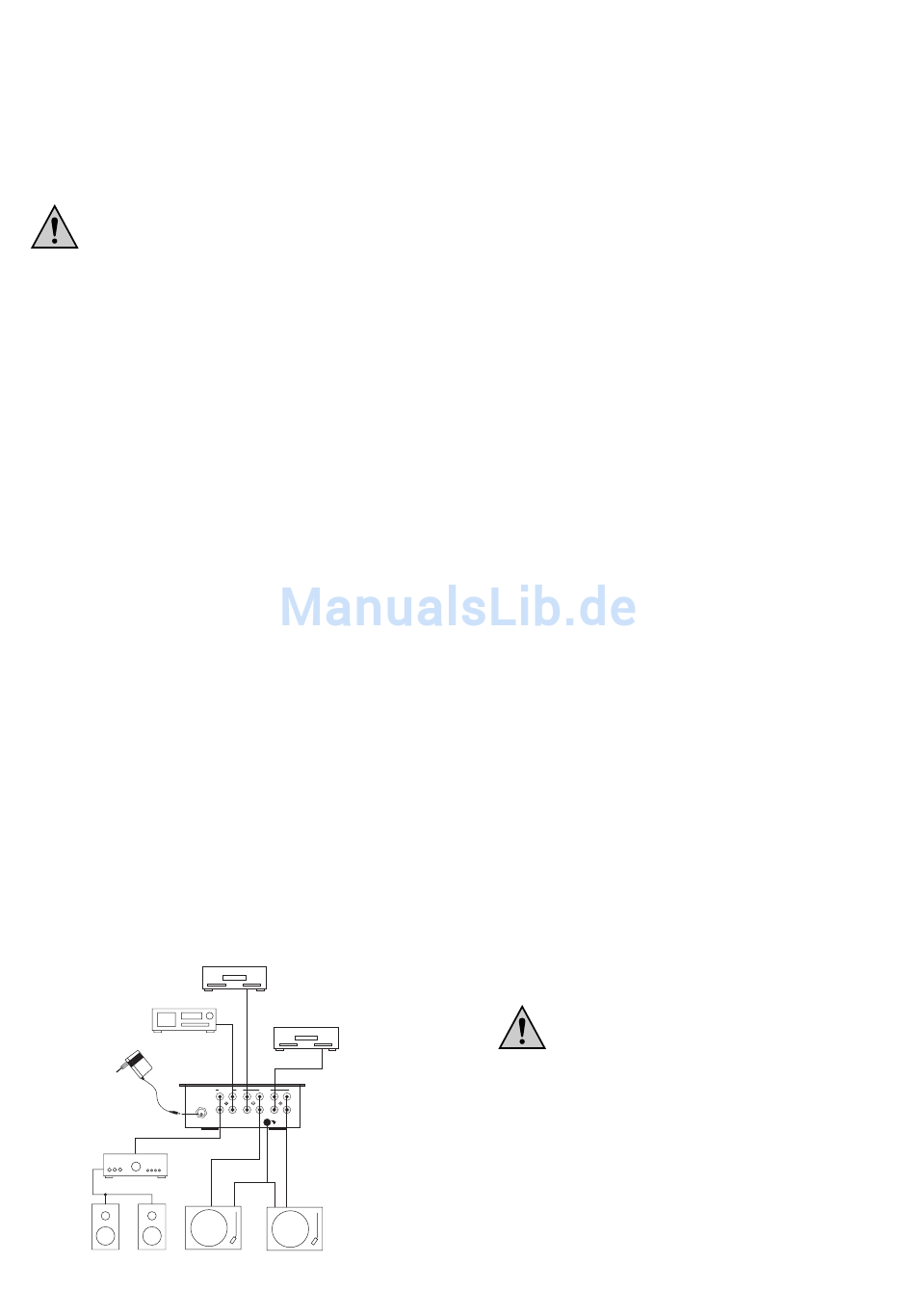

Anschlußbeispiel:
KASSETTENDECK
VERSTÄ RKER
LAUTSPRECHER
PLATTENSPIELER 2
14
CD-PLAYER
CD-PLAYER
OUTPUT
INPUT
MASTER REC.
LINE2
PHONO2
LINE1
PHONO1
PLATTENSPIELER 1
(7) Mikrofon-Eingangsregler
Mit diesem Regler wird der Mikrofonpegel eingestellt.
In Stellung "0" ist die Mikrofonlautstärke minimal, in Stellung "10"
maximal.
(8) Eingangswahlschalter
Mit dem Schalter wählen Sie zwischen dem PHONO- oder LINE-
Eingang.
In Stellung "PHONO" wird das Signal des am Eingang PHONO an-
geschlossenen Gerätes, in Stellung LINE wird das Signal des am
Eingang LINE angeschlossenen Gerätes wiedergegeben.
Der Schalter "CH1" wirkt auf die Eingänge PHONO1 und LINE1,
der Schalter "CH2" wirkt auf die Eingänge PHONO2 und LINE2.
(9) Aussteuerungsanzeige
Die Aussteuerungsanzeigen geben Auskunft über den Ausgangs-
pegel. Die Anzeige sollte den "0dB"-Wert möglichst nicht über-
schreiten, da es sonst zu Verzerrungen des Musiksignals kommt.
Die Anzeige erfolgt kanalgetrennt, d.h. das linke Instrument zeigt
die Aussteuerung des linken Kanals an, das rechte Instrument die
Aussteuerung des rechten Kanals.
(10) Kopfhörerwahlschalter
Der Schalter legt den Fader-Kanal fest, der über den Kopfhörer
wiedergegeben wird.
(11) Cross-Fader-Schieberegler
Mit Hilfe dieses Schiebereglers wird zwischen den zwei FADER-
Kanälen "CH1" Und "CH2" übergeblendet, d.h. der eine FADER-Ka-
nal wird bei Betätigung des Schiebereglers ausgeblendet (wird lei-
ser), gleichzeitig wird der andere FADER-Kanal eingeblendet (wird
lauter).
In Mittelstellung des Cross-Fader-Schiebereglers (11) werden beide
FADER-Kanäle zu gleichen Teilen wiedergegeben.
(12) Mikrofoneingang
An diesen 6,3mm Klinkeneingang kann ein 600 Ohm Mikrofon an-
geschlossen werden.
(21) Niedervoltstecker
Der Niedervoltstecker wird in die Niedervoltbuchse (17) des Misch-
pults eingesteckt.
Aufstellen des Gerätes
Achten Sie bei der Auswahl des Aufstellortes darauf, daß Einstrah-
lung von direkten, intensiven Sonnenlicht, Vibrationen, Staub, Hit-
ze, Kälte und Feuchtigkeit vermieden werden müssen. Außerdem
dürfen sich keine starken Transformatoren oder Motoren in der
Nähe befinden.
Das Mischpult wurde für den Einbau in ein Pult konstruiert das
Gerät kann aber auch so aufgestellt werden.
Zur Befestigung bei der Pult-Montage dienen die 4 Befestigungs-
löcher in der oberen Abdeckung
Achten Sie bei der Pult-Montage mit anderem
Equipment auf ausreichende Belüftung.
Beim Aufstellen des Gerätes, ist auf einen stabilen
Untergrund zu achten.
Angesichts der Vielfalt der verwendeten Lacke und
Polituren bei Möbeln, ist nicht auszuschließen, das
die Gerätefüße hervorgerufen durch eine chemi-
sche Reaktion, sichtbare Rückstände auf den Mö-
beln hinterlassen könnten. Das Gerät sollte deshalb
nicht ohne geeigneten Schutz auf wertvolle Möbel-
oberflächen gestellt werden.
Bohren oder Schrauben Sie zur Befestigung des
Gerätes keine zusätzlichen Schrauben in das
Gehäuse, dadurch wird das Gerät beschädigt.
