Conrad ART-DTI Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G

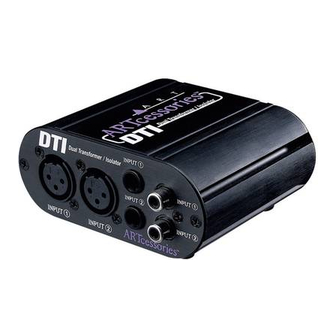

ART-DTI Interface
Best.-Nr. 40 88 54
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Bestimmungsgemäße Verwendung
Das ART-DTI Interface dient zur galvanischen Trennung von Audioanschlüssen und verhindert
somit Störungen durch Masseschleifen. Die Ein- und Ausgänge dürfen nur mit Anschlüssen
von Audiogeräten verbunden werden.
Das Gerät ist passiv, d.h. es benötigt keine Stromversorgung.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung des Gerätes und ist
überdies mit Gefahren, wie z.B. Kurzschluss, Brand etc. verbunden.
Das gesamte Produkt darf nicht geändert oder umgebaut werden.
Die Sicherheitshinweise sind unbedingt zu beachten.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über-
nehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Ein in einem Dreieck befi ndliches Ausrufezeichen weist auf wichtige Hinweise
in der Bedienungsanleitung hin.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet.
• Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie deshalb beim Betrieb des
Gerätes in Anwesenheit von Kindern besondere Vorsicht walten, insbesondere wenn diese
versuchen Gegenstände durch Gehäuseöffnungen in ein Gerät zu stecken.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibra-
tionen, sowie hohen mechanischen Beanspruchungen aus.
• Benutzen Sie das Gerät nicht in tropischem Klima.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pfl anzen, auf das Produkt
oder in seine unmittelbare Nähe. Flüssigkeiten könnten ins Gehäuseinnere gelangen. Das Pro-
dukt darf in diesem Falle nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf dem Gerät ab.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-
werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich
bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
Features
• 2-Kanal-Design
• Galvanische Trennung der Audiokreise
• Cinch-, Klinken- und XLR-Anschlüsse für Ein- und Ausgänge
• Symmetrische und unsymmetrische Ein- und Ausgänge
• Verwendbar mit Impedanzen von 600 Ohm bis 100 kOhm
• Hochwertige Audioübertrager mit breitem und linearem Frequenzgang
• Stabiles und standfestes Metallgehäuse

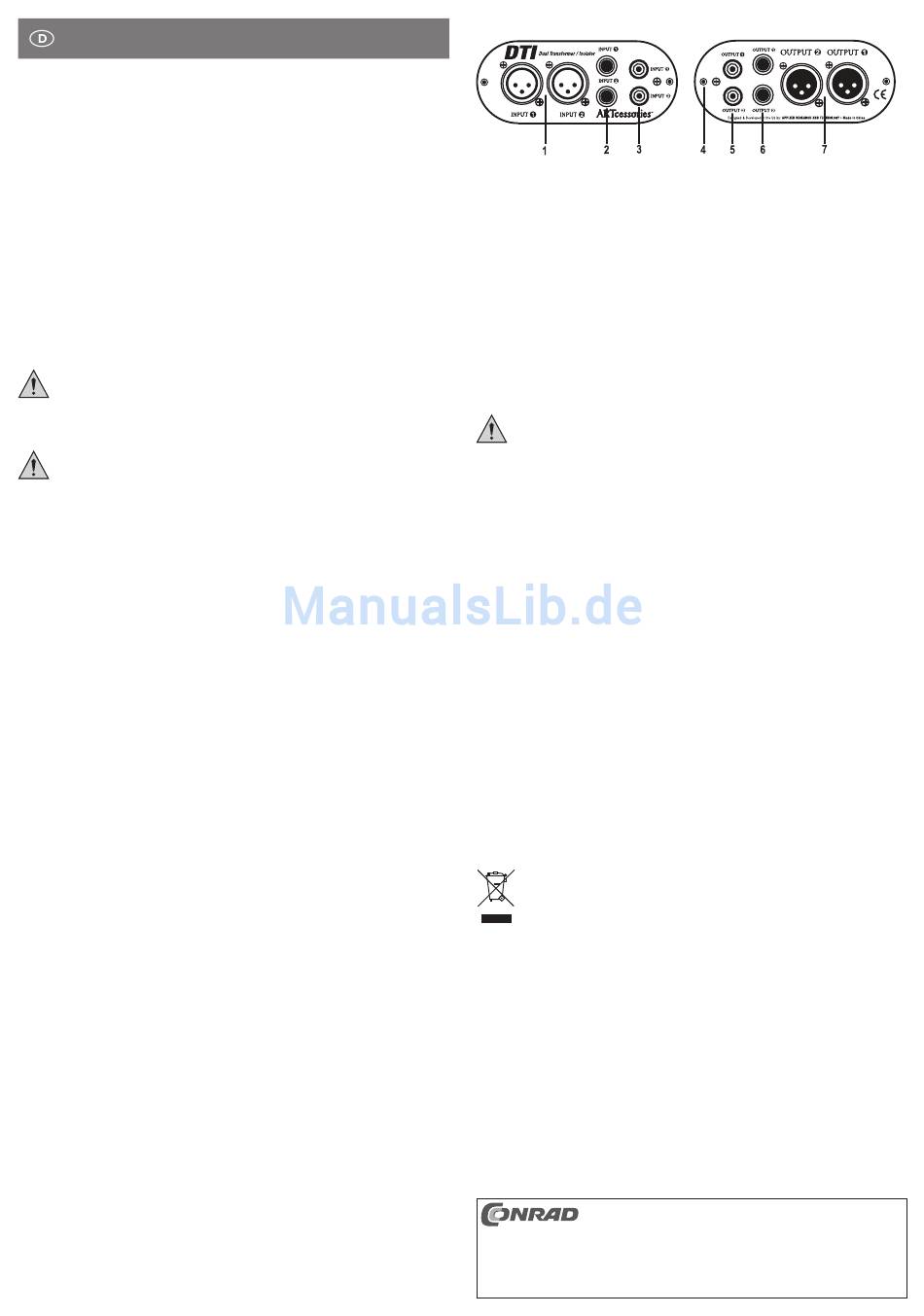

Anschlüsse und Bedienelemente
www.conrad.com
Version 05/13
(1) XLR-Eingänge
(2) Klinkeneingänge
(3) Cinch-Eingänge
Aufstellung
Wählen Sie einen ebenen, fl achen und stabilen Aufstellort.
Schützen Sie wertvolle Möbeloberfl ächen mit einer geeigneten Unterlage, anderenfalls sind
Kratzspuren möglich.
Anschluss
Das DTI Interface verfügt über zwei voneinander getrennte und unabhängige Kanäle.
Ein Signal, das an einem beliebigen Eingang 1 (Cinch, Klinke oder XLR) eingespeist wird, ist
an allen Ausgängen von Kanal 1 vorhanden. Für Kanal 2 gilt dies ebenso.
• Verbinden Sie den Ausgang Ihrer Audioquelle mit einem der Anschlüsse INPUT (1, 2 oder 3)
von Kanal 1.
• Verbinden Sie den gewünschten Anschluss OUTPUT (5, 6 oder 7) von Kanal 1 mit dem
Eingang des nachfolgenden Audiogerätes.
• Verfahren Sie mit Kanal 2 ebenso wie bei Kanal 1 beschrieben.
Wartung und Reinigung
Für eine Reinigung verwenden Sie bitte ein sauberes, weiches, trockenes Tuch.
Verwenden Sie keine chemischen Reinigungsmittel, diese können das Oberfl ächenfi nish des
Gehäuses beschädigen.
Entsorgung
Technische Daten
Frequenzgang ..............................10 Hz-50 kHz (±0,5 dB @ +4 dBu)
Klirrfaktor ......................................0,01 % typ. @ 1 kHz/+18 dBu
......................................................<0,05 % @ 100 Hz/+24 dBu
Dämpfung .....................................0,4 dB @ 100 kOhm Last
......................................................5,5 dB @ 600 Ohm Last
Eingänge ......................................XLR/Klinke/Cinch
Ausgänge .....................................XLR/Klinke/Cinch
Abmessungen (B x H x T) ............107 x 44,5 x 89 mm
Gewicht .........................................340 g
(4) Masseklemme
(5) Cinch-Ausgänge
(6) Klinkenausgänge
Benutzen Sie zum Anschluss der Ein- und Ausgänge nur hierfür geeignete
abgeschirmte Audioleitungen. Bei Verwendung anderer Kabel können Störun-
gen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung
des Gerätes führen können, dürfen an die Ein- und Ausgänge nur Geräte mit
Cinch-, Klinken- bzw. XLR-Anschlüssen angeschlossen werden.
Nur die Masseanschlüsse der Klinken- und XLR-Eingänge von Kanal 1 sind
mit der Gehäusemasse verbunden. Alle anderen Ein- und Ausgänge haben
keine Verbindung zur Gehäusemasse.
Sollten beim Betrieb Störungen aufgrund fehlender Masseverbindungen
auftreten, wie es z.B. bei ausschließlicher Nutzung der Cinchanschlüsse vor-
kommen kann, schließen Sie die Gehäusemasse des Audioquellgerätes an die
Masseklemme (4) an.
Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-
roverfi lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftli-
chen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2013 by Conrad Electronic SE.
(7) XLR-Ausgänge
