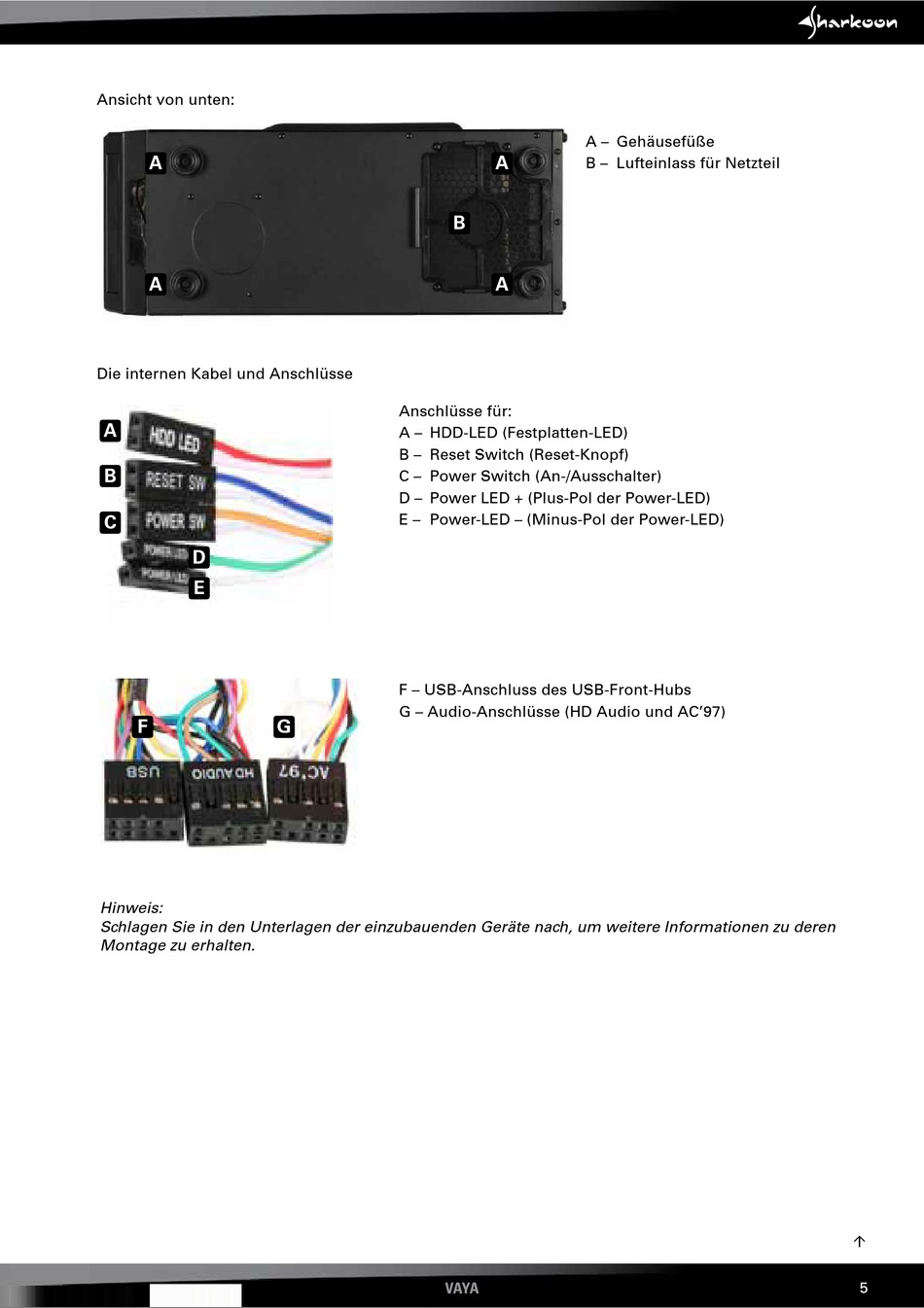

Ansicht von unten:
A
A
Die internen Kabel und Anschlüsse
A
B
C
D
E
F
Hinweis:
Schlagen Sie in den Unterlagen der einzubauenden Geräte nach, um weitere Informationen zu deren
Montage zu erhalten.
Anschlüsse für:
A – HDD-LED (Festplatten-LED)
B – Reset Switch (Reset-Knopf)
C – Power Switch (An-/Ausschalter)
D – Power LED + (Plus-Pol der Power-LED)
E – Power-LED – (Minus-Pol der Power-LED)
F – USB-Anschluss des USB-Front-Hubs
G – Audio-Anschlüsse (HD Audio und AC'97)
G
VAYA
A – Gehäusefüße
A
B – Lufteinlass für Netzteil
B
A

