Inhaltszusammenfassung für Rewatec Solido SMART ML

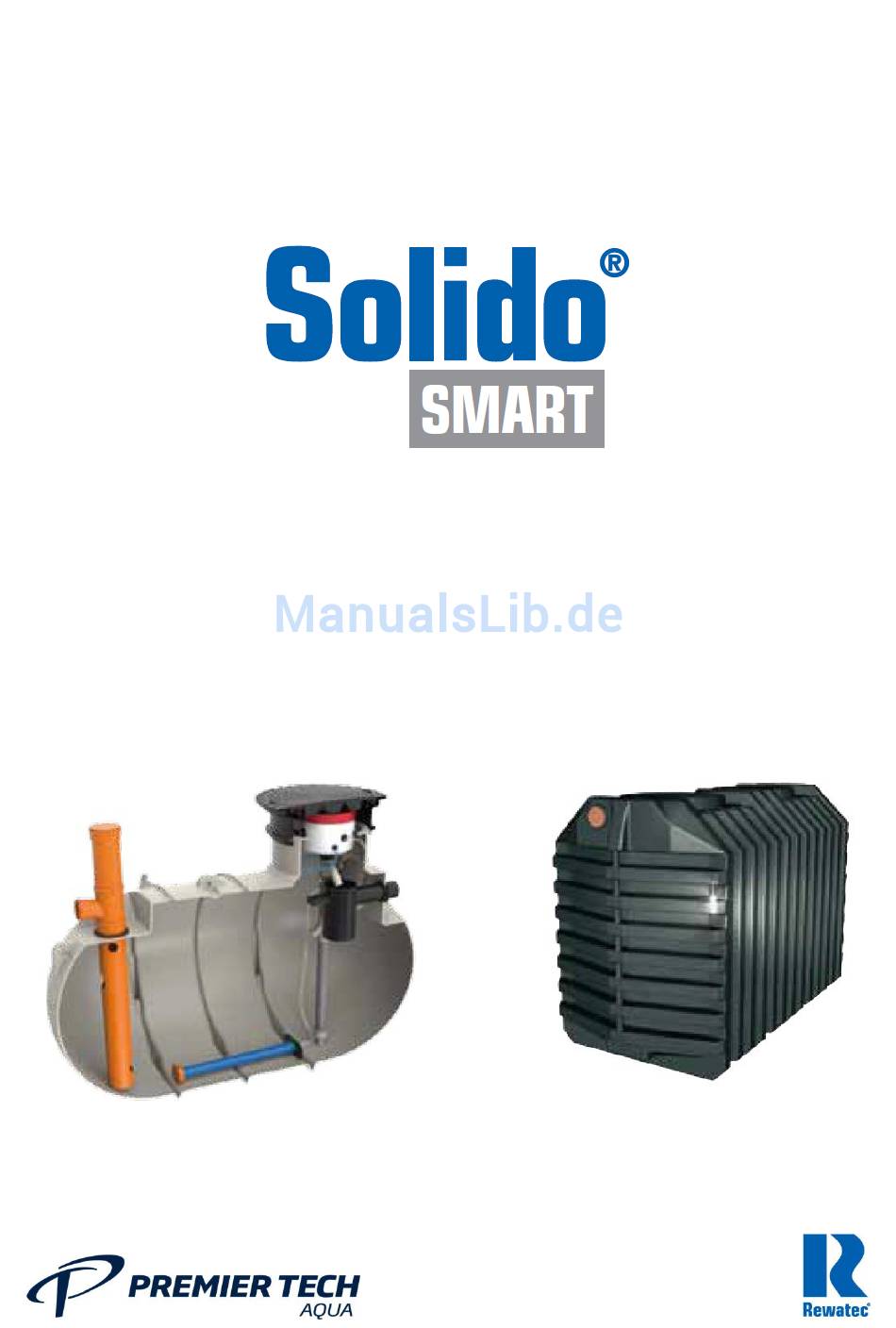

- Seite 1 Einbau- und Montageanleitung PE-Klärbehälter für DOKK8304 280716 EA Behälter PE Solido SMART Solido SMART BL Solido SMART ML...
-
Seite 2: Inhaltsverzeichnis
Standard-Lieferumfang ......................16 Solido SMART im BL-Behälter ..................16 Solido SMART im ML-Behälter ..................16 Bei allen Anlagen ......................17 Optionales Zubehör für Behälter .................... 18 Premier Tech Aqua • Rewatec ® 2 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... -
Seite 3: Standort
Das Gelände ist auf Rutschungsgefahr des Erdreichs zu prüfen (DIN 1054 Ausgabe 1/2003, E DIN 4084 Ausgabe 11/2002) und gegebenenfalls mit einer Stützkonstruktion (z.B. einer Mauer) zu stabilisieren. Informationen dazu gibt es bei örtlichen Behörden und Baufirmen. Premier Tech Aqua • Rewatec ® 3 / 20 Klärbehälter Solido SMART... -
Seite 4: Verkehrsverhältnisse
Unbedingt auf ausreichende Be- und Entlüftung des/der Behälter achten. Die Zulaufleitung muss über Dach entlüftet sein (Kamineffekt) – oder gleichwertig. Ablaufseitig muss die ungehinderte Zufuhr von frischer Luft gewährleistet sein. Siehe Abbildung (Beispiel, anderer Behältertyp). Premier Tech Aqua • Rewatec ® 4 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... -
Seite 5: Installation
Wasser auf, gute Ableitung von Stau- oder Schichtenwasser Negative Eigenschaften muss sorgfältig verdichtet werden, sonst bilden sich Hohlräume nicht überall erhältlich sollte nur von Fachleuten eingesetzt werden Premier Tech Aqua • Rewatec ® 5 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... -
Seite 6: Verfüllung Außerhalb Der Umhüllung Des Tanks
Installation einer Abdichtung. Frostsicherheit: Die Leitungen sind so einzubauen, dass Frostsicherheit gewährleistet ist. Dieses ist entsprechend den örtlichen klimatischen Verhältnissen, gegebenenfalls in Abstimmung mit den Behörden, festzulegen. Premier Tech Aqua • Rewatec ® 6 / 20 Klärbehälter Solido SMART DOKK8304... -
Seite 7: Baugrube
Für eine bessere Zugänglichkeit im Rahmen der Wartung, empfehlen wir eine maximale Erdüberdeckung ab Tankschulter von 1,0-1,20 m nicht zu überschreiten. BL-Behälter ML-Behälter 45°-80°: Böschungswinkel nach DIN 4124 500: Arbeitsraumbreite nach DIN 4124 Premier Tech Aqua • Rewatec ® 7 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... -
Seite 8: Installation Der Klärtechnik
FI-Schutzschalter 30 mA erfolgen, vorzugsweise als separate Absicherung. Weitere Details und eine schrittweise Beschreibung des Einbaus der Klärtechnik sind der Technischen Dokumentation Solido SMART (DOKK5110) zu entnehmen Sie ist im Lieferumfang enthalten. Premier Tech Aqua • Rewatec ® 8 / 20 Klärbehälter Solido SMART DOKK8304... -
Seite 9: Einbauvorgang Begehbare Ausführung (Durchführung In Reihenfolge Der Abbildungen)
Einbauvorgang begehbare Ausführung (Durchführung in Reihenfolge der Abbildungen) Premier Tech Aqua • Rewatec ® 9 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... - Seite 10 WICHTIG: Klarwasser-Heber Solido SMART mittels Schlauch mit Wasser befüllen (sonst Auftriebsgefahr des Hebers)! Behälter mit 500L Wasser befüllen. Premier Tech Aqua • Rewatec ® 10 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016...
- Seite 11 Danach Verfüllmaterial lagenweise um den Tank herum verdichten (siehe Bild 10, 11 ) Premier Tech Aqua • Rewatec ® 11 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016...
- Seite 12 Die Verrohrung und der Schacht zur Schlammentnahme werden angebracht, s.Kapitel 4. Premier Tech Aqua • Rewatec ® 12 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016...
-
Seite 13: Hauptabmessungen, Standard-Anschlüsse
136* cm 142* cm 170* cm Gesamt-höhe 176* cm 201-220** cm 229-248** cm (inkl. VS20) **Anpassungsmöglichkeit durch Verschieben bzw. Kürzen der Schachtelemente Solido SMART BL26 (4 EW) Premier Tech Aqua • Rewatec ® 13 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... - Seite 14 Solido SMART BL30 (5 EW) Solido SMART BL45 (7 EW) Premier Tech Aqua • Rewatec ® 14 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016...
- Seite 15 120* cm 120* cm 120* cm Gesamthöhe 201-214** cm 201-214** cm 201-214** cm (inkl. VS60) **Anpassungsmöglichkeit durch Verschieben bzw. Kürzen der Schachtelemente *produktionsbedingt schwankend im Bereich -4/+1cm Premier Tech Aqua • Rewatec ® 15 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016...
-
Seite 16: Standard-Lieferumfang
Solido SMART im BL-Behälter VS 20 Höhe 250 mm bei BL30 und BL45: stufenlose Höhenverstellbarkeit von 100 mm Solido SMART im ML-Behälter VS60 Höhe 600 mm Premier Tech Aqua • Rewatec ® 16 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... -
Seite 17: Bei Allen Anlagen
Lochsäge d=50 mm erforderlich - 1 St. Dichtung DN 32 (1) - 1 St. Lippendichtung DN 50 (2) Lochsäge d=60 mm erforderlich - 1 St. Kabelhalter (3 + 4) Premier Tech Aqua • Rewatec ® 17 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... -
Seite 18: Optionales Zubehör Für Behälter
PKW-Komplett Set Stahldeckel Verlängerungsschacht BS60 Zwischenring DN600 Optionales Zubehör siehe Kataloge oder kontaktieren Sie uns: 030-44 01 38 30 (9-16h) oder berlin@rewatec.de Premier Tech Aqua • Rewatec ® 18 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016... - Seite 19 Premier Tech Aqua • Rewatec ® 19 / 20 Klärbehälter Solido SMART DOKK8304 28.07.2016...
-
Seite 20: Stammblatt Zu Ihrem Pta-Klärbehälter
Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen. Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu beachten. Premier Tech Aqua • Rewatec ® 20 / 20 Klärbehälter Solido SMART...
